Frage zu Phv-Lichtringen für CF-250-Optik Jenaval, Jenamed etc.

[Peter V.]

Hallo,

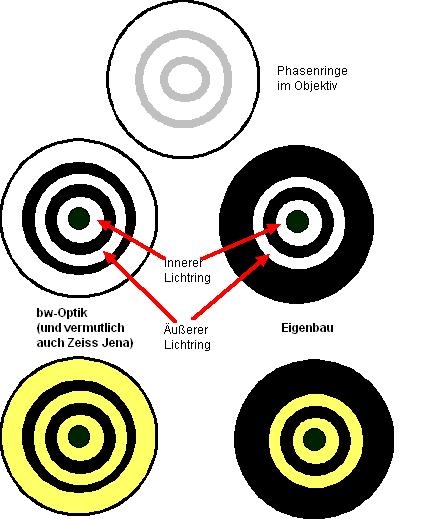

Für die CF-250-Mikroskope werden von bw-Optik Phasenringblenden angeboten. Ich arbeite bisher mit auf Reprofolie belichteten Ringblenden, die ich einmal von einem "CF-250-Bastelexperten" bekommen habe und die tadellos funktionieren. Sie sehen allerdings sämtlich so aus wie die Folien rechts auf meiner Abbldung, nämlich komplett geschwärzt mit zwei ringförmigen Lichtdurchlässen.
Was mir im Angebot von bw nun auffällt, ist, dass die Blenden dort anders ausssehen. Um den äußeren Lichtring weisen sie nur noch einen weiteren schmalen geschwärzten Bereich auf und sind danach wieder transparent, sodass im Objektiv nicht nur die Phasenringe, sondern auch noch ein großerer peripherer Teil des Objektivs beleuchtet wird, angedeutet auf meiner Zeichnung durch die gelben Flächen. Das ergibt natürlich kein Phasenbild.
Man kann nur ein gutes Phasenbild erreichen, indem man die Aperturblende soweit schließt, dass die periphere Beleuchtung dadurch ausgeblendet wird.
Ich habe hier auch eine vermutlich noch originale Zeiss Jena-Ringblende, die tatsächlich genau so aussieht wie die Blenden von bw.

Nun meine Frage: Wie sahen denn nun die originalen Bleden von Zeiss Jena aus? Und wenn sie tatsächlich so aussehen wie Blenden von bw, dann stellt sich mir die Frage: Warum

Mit welchen Blenden arbeiten denn die CF-250-Besitzer hier im Forum?



Herzliche Grüße
Peter

[Jürgen Boschert]

HalloPeter,

die originalen Blendenringe sehen genau wie die von BW aus. Das ist ja eine Einrichtung für variablen Phasenkontrast, bei dem ein kontinuierlicher Übergang strenger Ph > normaler Ph > Hellfeld möglich ist. Und dieser Übergang ist mit der Änderung der Weite der Aperturblende möglich. Wäre nun außenherum auch alle schwarz,wär der letzte Übergang nicht mehr möglich, als quasi äußerste Einstellung hätte man dann normalen Ph.

Beste Grüße !

JB

[Peter V.]

hallo Jürgen,

hmmmm.....ich weiß nicht

Ich hatte das bislang so verstanden:
Beide Ringe beleuchtet, Rest schwarz: Normaler Phasenkontrast
Mit der Aperturblende den äußeren Ring auch abgedckt, also nur innerer Ring: Strenger Phasenkontrast.
So richtig klar ist mir nicht, wieso es sinnvoll sein soll, Licht außerhalb der Phasenringe durchzulassen.

Herzliche Grüße
Peter

[Peter V.]

Hallo,

habe die Lösung gefunden:

In den Untiefen meiner Festplatte habe ich eine Druckschrift zum Jenaval Phv gefunden. Dot heißt es:

Phasenringe zur Überdeckung bringen.
• Aperturblende schließen, bis nur:
- ein großer und ein kleiner leuchtender Ring sichtbar sind:
normaler Phasenkontrast (mit Objektiven 25x, 40x und
HI 100x; mit Objektiv 12,5x ist nur ein großer Ring zu
sehen)
- der kleine leuchtende Ring sichtbar ist: strenger Phasenkontrast
(mit Objektiven 25x, 40x und HI 100x)
Wenn das Bild der Aperturblende nicht zentrisch zum Bild
der Ringblenden liegt. Aperturblende mit Zentrierschrauben
(Bild 1/6) nachstellen.

Es ist also schon so, dass der beleuchtete Bereich außerhalb der Phasenringe zunächst nur "störned" ist. Der grund, warum die Bleden so konstruirt wurden, findet sich im weiteren Absatz der Druckschrift:

Schnellwechsel zwischen Phasenkontrast und quasi-Hellfeldist möglich:
• durch volles Öffnen der Aperturblende (bei Objektiven 25x,
40x und HI 100x),
• durch Schalten des Ringblendenrevolvers auf Symbol o.

Herzliche Grüße
Peter

[Peter V.]

...weiß eigentlich jemand, ob es den 12,5er GF-Planchromaten nur in der Ph-version oder auch als Phv gab?

Hezrliche Grüße
Peter

[purkinje]

Hallo Peter und alle Interessierten,

war Deine Abbildung der Phasenringe oben maßstabsgetreu? Ich meine nämlich, dass der innere Phasenring deutlich schmäler ausfallen muss, um strengen Phasenkontrast zu ermöglichen.

[Peter V.]

Hallo Stefan,

nein, es war nur eine Skizze! Nicht maßstabsgetreu.

Herzliche Grüße
Peter
