Stereomikroskop für Präparation mit Live-View + Aufnahme

[CaDi]

Liebe Hobbykollegen,


noch schnell ein frohes neues Jahr 2014 :-)

Ich suche für Präparationsarbeiten an Mäusen ein Stereomikroskop für die Uni. Es müsste eine Menge Voraussetzungen
erfüllen, deswegen frage ich hier nach Erfahrungen und Tipps.

Das Gerät müsste eine niedrige Präparationsfläche (oder gar keine falls mit Arm) ohne eingebaute Elektronik haben.
Eine eingebaute Beleuchtung ist nicht nötig.
Zomm als Stufen oder stufenlos von ca. 1x-20x.
Tritubus für die Montage einer Kamera (braucht gutes Live view bei gleichzeitiger Aufnahme, gibts da eine gute DSLR?).
Kompakter Bau, soll unter einem Abzug stehen (also nicht höher als ca. 50cm und nicht tiefer als 40-50cm).
Gute optische Qualität.

Ich habe da an etwas in dieser Richtung gedacht:
http://www.amazon.de/Novex-Stativ-trinokulares-Mikroskop-Stativmikroskop/dp/B00FBKSVX2/ref=sr_1_7?s=ce-de&ie=UTF8&qid=1388614624&sr=1-7&keywords=stereomikroskop#productDescription

Wenn jemand sein Stereomikroskop verkaufen möchte, das diese Anforderungen erfüllt, wäre das wahrscheinlich auch möglich.
Bei einem neuen Gerät wäre für eine gute optische Qualität evtl. auch genug Geld da. Bei der Adaption habe ich an eine DSLR gedacht,
aber ich bin auch offen für andere Vorschläge und Erfahrungsberichte.


Viele Grüße,
Carsten


Edit:
Das wäre auch eine Möglichkeit:

Motic SMZ171 Stereomikroskop (müsste man entweder um 90-180° schwenken oder das Universalstativ)
Canon Eos 600d
DSLR- Adapter für Mikroskop
Adapter für Kamera
Monitor, Kabel und fertig?

[koestlfr]

Hallo Carsten!

Das Stereomik ist, glaube ich, ganz OK! Warum willst du jedoch die Fotoadaption mit einer DSLR machen? Dafür gibt es, gerade für den UNI-Betrieb mittlerweilen preiswerte und gute "Mikroskopkameras".

Die sind da oben leichter und praktischer. Bei uns auf der UNI haben sie fast ausschliesslich solche Kombinationen und das bewährt sich.

Liebe Grüße
Franz

[JoachimHLD]

Hallo Carsten,

kann es ein Problem für Dich sein das der Kamera-Anschluss nur alternativ zu einem Okular
verwendet werden kann?

Viele Grüsse
Joachim

[wilfried48]

Hallo Carsten,

ist das mit 1x - 20x Zoom ein Tippfehler ? Ich sehe nicht, dass das von dir verlinkte Stereomikroskop das kann.
Wir haben das Mikroskop für Präparationszwecke auch am Institut im Einsatz. Das Sehfeld ist mit nur 20 mm etwas klein und
an Mikroaufnahmen darfst du zumindest bei höheren Vergösserungen an dem langen Stativarm nicht denken, es sei denn du isolierst
das Stativ mechanisch von der Sterilbox oder schaltest die Lüftermotoren für die Aufnahme kurz ab.

@Franz
dann schlag halt konkret mal eine dieser "Mikroskopkameras" vor, die es bezüglich Chipgrösse, Pixelzahl, Bittiefe, echtem  HD live view
und Preis mit der DSLR Lösung aufnehmen kann.

viele Grüsse
Wilfried

P.S.: Das Motic ist sicher ein wesentlich besseres Gerät und du könntest dich diesbezüglich ja an unseren Forumsbetreiber Christian  Linkenheld
wenden, der ja die Firma Motic vertritt und dich sicher auch bezüglich einer Kameraadaption bestens berät.

[the_playstation]

Hallo Carsten,
Ich glaube, Du mußt bei den Anforderungen ein paar Einschränkungen machen.
Eine "Eierlegende Wollmilchsau" wird sonst schwer zu finden sein.
Ich würde ein normales Stativ benutzen. Das ist mechanisch wesentlich stabiler als ein Schwenkarm.
Eventuell einen Tisch mit Versenkung, um die untere Stativplatte "ebenerdig" zu positionieren.
Manchmal hilft einfach die Umgebung dem Mikroskop anzupassen um optimale Bedingungen zu schaffen.

Liebe Grüße Jorrit.

[CaDi]

Guten Abend,

vielen Dank für die hiflreichen Antworten.

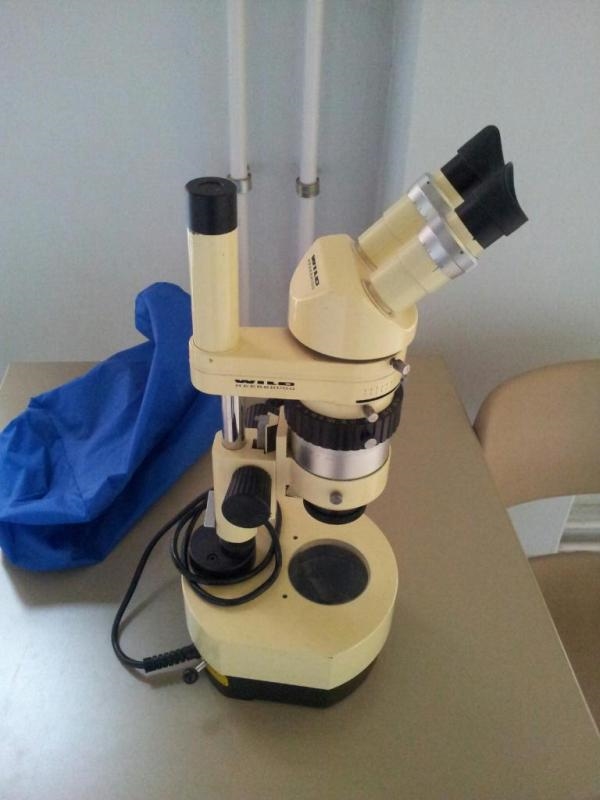

Ich habe in der Uni nun sogar ein Stereomikroskop mit Tritubus gefunden. Allerdings fängt die Vergrößerung
mit 6x an und ich bräuchte noch eine Kamera + Adapter. Das Gerät ist von Wild. Kennt jemand passende
Adapter für eine DSLR?


Die Mikroskopkameras empfand ich bisher eigentlich immer als zu schwach für das viele Geld. Mit diesem
Gerät sollen Videos gemacht werden, sind die dafür auch gut geeignet?

Wir brauchen ein relativ großes Sichtfeld, ca. 2cm. Unser aktuelles Stereomikroskop hat die Vergrößerungen:
0.63x
1x
1.6x
2.4x (glaube ich)
4x (oder so)

Außerdem 6.3x Okulare.

Während der Videoaufnahme + Liveview am PC- Monitor oder Bildschirm sollte die Präparation über die Okulare
möglich sein, deswegen suche ich ein Gerät mit einem Tritubus.

Viele Grüße,
Carsten

[reblaus]

Hallo Carsten -

Achtung - viele dieser Fotoaufsätze benutzen zum Fotografieren eine der beiden Okulartuben, sodass man dann einäugig präparieren müsste!

Gruß

Rolf

[Dünnschliffbohrer]

Sieht aus wie ein schönes altes Wild M5. Wenn der Steckdurchmesser des Fotoadapters 30 mm ist, würde sich z.B. der Zeiss-Universaladapter für Kompaktkameras anbieten:

Universal Digitalkamera-Adapter d30 M37/52x0,75
Artikelnummer: 426126-0000-000

Der würde dann auf den Fotoausgang passen und könnte mit einer preiswerten Kompaktkamera ausgstattet werden. - Dsb.

[Klaus Henkel]

Hallo Herr D.!
Sie schrieben:
[ ... ]

Wir brauchen ein relativ großes Sichtfeld, ca. 2cm. Unser aktuelles Stereomikroskop hat die Vergrößerungen:
0.63x
1x
1.6x
2.4x (glaube ich)
4x (oder so)

Außerdem 6.3x Okulare.


Mit diesen Objektiv/Okulaar-Kombinationen, lauten Ihre Vergrößerungen:
4x, 6,3x, 15x, 25x.

Kleiner als 6,3x macht man am besten mit einem Lupenobjektiv am Balgen bzw. mit einem echten Makroobjektiv.

Carsten
[/quote]

[A. Büschlen]

Hallo Carsten

Also das Stereomikroskop das du uns hier zeigst, ist ein M7 von Wild Heerbrugg. Es hat ein stufenloser Zoom von 6 - 31x mit 10 x Okularen. Der Arbeitsabstand beträgt 91mm. Das gezeigte Stereomikroskop ist mit einem Durchlichtsockel versehen. Dieser eignet sich nicht für den geplanten Einsatzbereich. Flache Auflichtstativsockel wirst du  in der Orig. Ausführung von Wild Herbrugg wohl kaum mehr bekommen. Ich habe unser Wild M7 mit einem passenden Nachbau ausgerüstet. Wenn du daran interessiert bist, kannst du mich per PN anschreiben.

Gruss A. Büschlen

[CaDi]

Ich warte erst mal die Angebote von Zeiss und Leica ab. Ein Paket von Motic (+ Kamera)
würde ca. 2000 Euro kosten, schätze ich.

Bei einem Objektiv von 0.63x und einem Okular von 6.3x kommen natürlich ca. 4x heraus.
Mir sind die Vergrößerungen der Objektive wichtiger als die errechnete Vergrößerung von
Objektiv + Okular. Die Okulare kann man einfach austauschen, die zoom- Objektive nicht.
Deswegen mein Vergleich von 0.63x (altes Gerät) mit 6x (Wild).
Vielleicht war meine Auflistung etwas unübersichtlich.

Viele Grüße,
Carsten
