Ein chinesisches Räderwerk

[peter-h]

Liebe Technikfreunde,

es hat mich wieder einmal gereizt in das fein ziselierte Werk eines Chinaböller zu blicken. Chinaböller ist der freundliche Fachausdruck für die hochfeinen Uhren aus dem Reich der Mitte mit dem Wert ..... lassen wir das

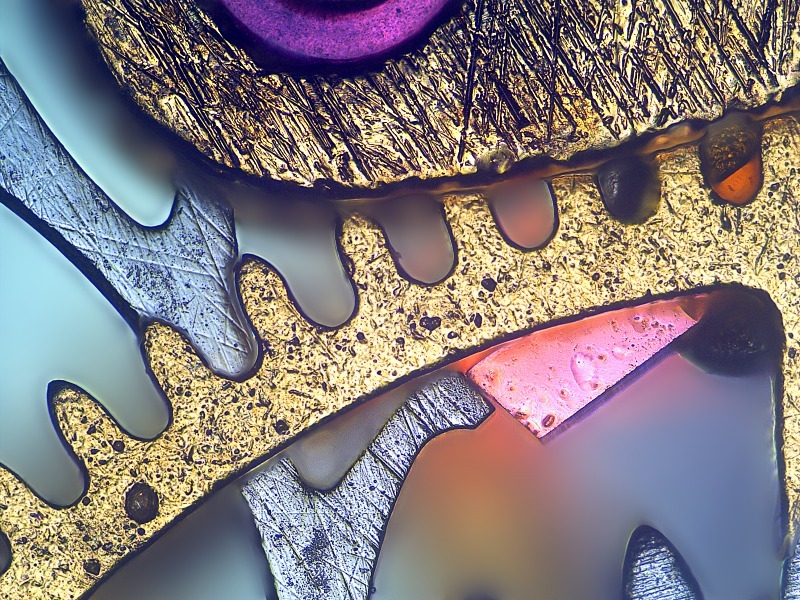

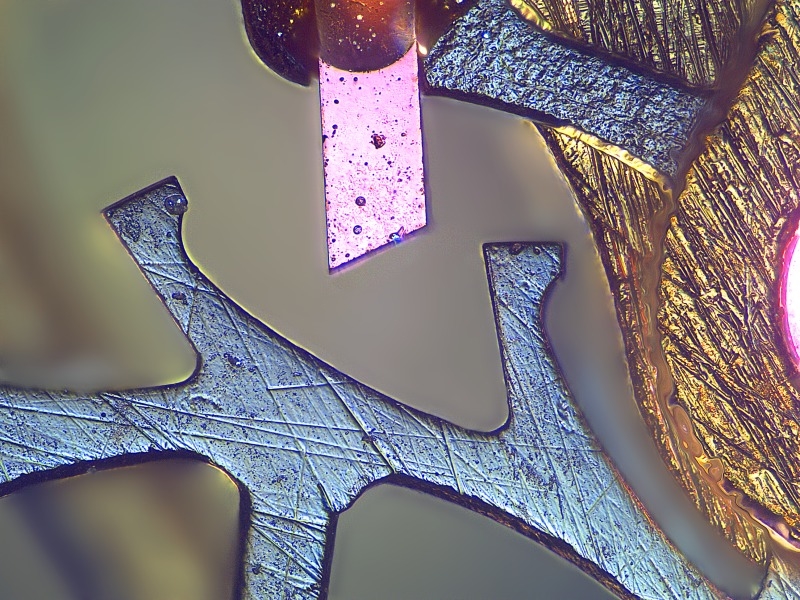

Die Bilder zeigen einen Teil der Hemmung mit Ankerrad, Rubin-Paletten und Anker, sowie Teile der Werkplatine.





Zur Aufnahme :
Olympus Auflichteinheit mit MSPlan 5x und Polarisation. Kombination von Auf- und Durchlicht. Das Hauptproblem ist durch die nicht geöffnete Uhr mit dickem Glasboden ohne störende Reflexe die Aufnahme zu bekommen. Je 150 Einzelbilder mit HF verrechnet und nachbearbeitet.

Kaum zu glauben, dass bei dieser groben Mechanik die Uhr sogar vernünftig läuft. Jedenfalls bunte Bilder zum grauen Wochenende.
Viele Grüße
Peter

[the_playstation]

Hallo Peter,

Tolle Aufnahmen der Metalloberflächen und des Edelsteins.
Etwas verkratzt aber ansonsten gar nicht so schlecht.

Liebe Grüße Jorrit.

[Bob]

Hallo Peter,

tolle Bilder!
Die Schrammen erinnern an von der Eiszeit zerschrammte Felsen.
Kann es sein, dass die eigentlichen Funktionsflächen des Uhrwerks, also die Flächen, die hier in Blickrichtung stehen, besser aussehen?

Viele Grüße,

Bob

[peter-h]

Hallo Bob,

ob es noch gelingt, ohne die Uhr zu schlachten kann ich noch nicht sagen. Immerhin muß ich durch ein relativ dickes Saphirglas blicken. Saphir mit einem hohen Brechwert von nahe 1,76 ! Das stört ganz enorm. Aber ich werde daran arbeiten

Peter

[peter-h]

Hallo Bob,

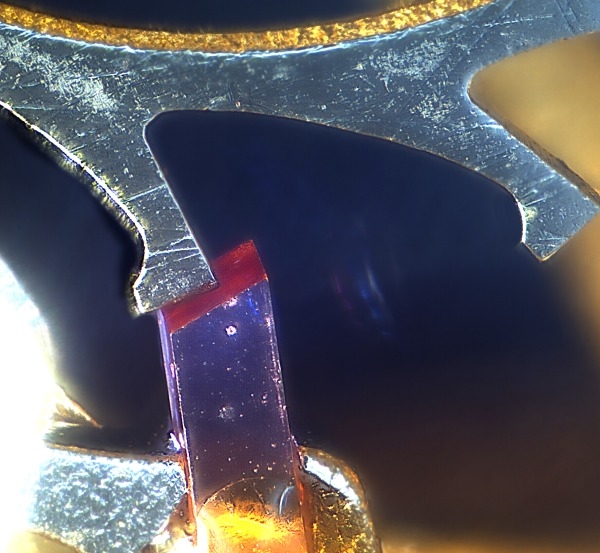

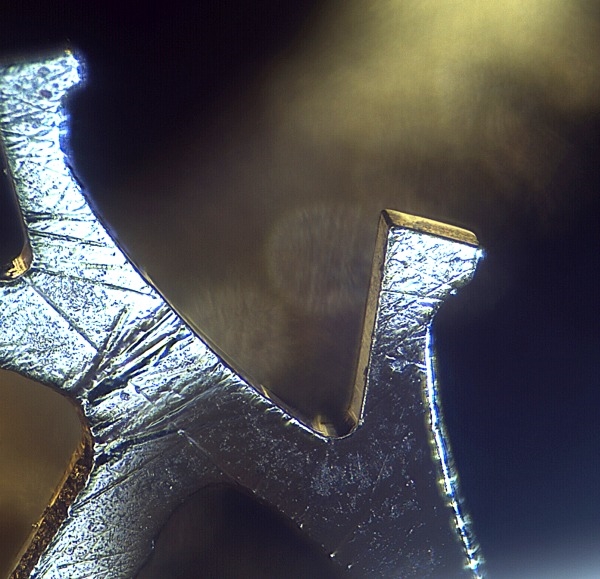

nun habe ich den kühnen Versuch gewagt und durch eine schief gestellte Saphirplatte (Uhrenglas) mit einem Auflichtobjektiv = Deckglasdicke 0 , die Arbeitsfläche der Hemmung zu fotografieren. Zur Größe: Der Rubinstein hat eine Dicke von 290µm. Die Arbeitsflächen sehen etwas besser aus als die Spuren der Stanzwerkzeuge.



Objektiv Olympus Neo SPlan 5x in Dunkelfeldbeleuchtung. Trotz des 12mm Arbeitsabstandes reichte es gerade noch um die schief befestigte Uhr in 120 Einzelbilder abzulichten. Dann mit HF verrechnet und nachbearbeitet.  Bei dieser Mißachtung aller optischer Gesetze hat es mich gewundert, dass doch noch ein Bild entstanden ist.

Gruß
Peter

[Heiko]

Hallo Peter,

Harmonie in Farbe und Form – sehr schön.

Gruß, Heiko

[peter-h]

Hallo,

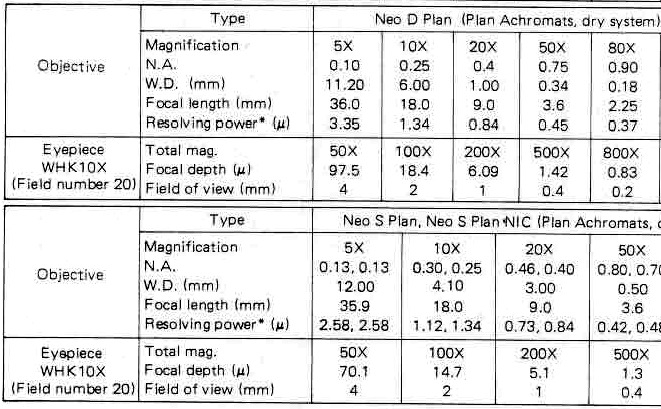

die Unterschiede sind nicht sehr groß was die reinen technischen Daten betrifft. Sicher aber etwas mehr in der Korrektur.


Gruß
Peter
