Einfache LED-Adaption für das Zeiss Standard

[Johannes Kropiunig]

Hallo,

ich möchte euch eine kleine LED-Adaption zeigen, die ich gerne für spezielle LEDs, um damit zu experimentieren, verwende, hier eine 1 Watt 365nm UV-LED.

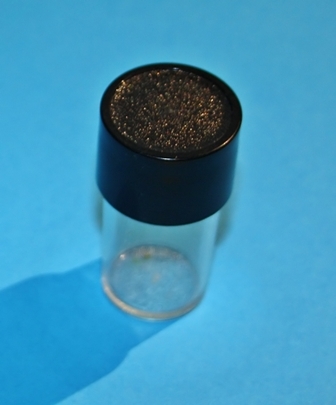

Objektivdosenrecycling:

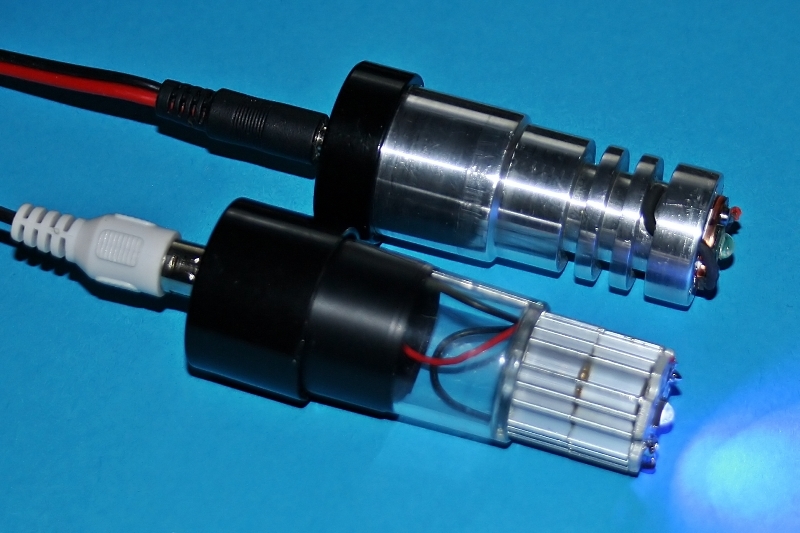

Mit den 2 Sternkühlern liegt die LED genau an der selben Stelle, wo auch die LED bei meines tollen Adapter von Joachim Schwanbeck liegt.
http://www.led-tech.de/de/High-Power-Zubehoer/Kuehlkoerper/Kleiner-Sternkuehlkoerper-fuer-1W-LEDs-LT-1992_106_114.html

Viele Grüße,
Johannes

[the_playstation]

Hallo Johannes.

Der Obere sieht klasse aus. Die aufgeklebte Plastikkappe  mit passender Buchse gefällt mir. Meine sehen recht ähnlich aus. Allerdings mit weniger oder ohne Kühlrippen.
Beim Unteren passen aber nicht alle Objektivdosen oder? Ausserdem könnte de LED durch die konische Bauform ausserhalb der optischen Achse liegen oder?

Liebe Grüße Jorrit.

[Johannes Kropiunig]

Hallo Jorrit,

um welche Objektivdosen es sich genau handelt kann ich leider nicht sagen, da sie keinerlei Firmenlogo haben. Beim gebrauchten Objektiven sind sie aber oft mit dabei.
Vielleicht kennt jemand eine Bezugsquelle von solchen Dosen ?


Eine Dezentrierung gibt es nur wenn die Led nicht zentral aufgeklebt wird, da diese Dosen vorne genau passen, hinten musste ich ein wenig mit Isolierband den Umfang erhöhen. Die obere Adaption hat eine Stufe, da auch die Aufnahme eine hat, und genau da passt eben das untere Ende dieser Dose.

Viele Grüße,
Johannes

Nachtrag:
Diese beiden könnten eventuell solche sein.
http://www.ebay.de/itm/Augenmuscheln-Kleinteile-fur-Mikroskope-Carl-Zeiss-Jena-DDR-/121284452883?pt=Alte_Berufe&hash=item1c3d1de213
