Leitz 30 mm (GW) Okulare mit Gewinde für Augenmuschel?

[Dypsis]

Hallo,

da ich jetzt durch ein Ortholplan schauen "muss", würde ich auch gerne durch ein GW-Okular mit seinem großem Sehfeld fotografieren.
Gibt es diese Okulare auch mit einem Gewinde für Augenmuschel? Meine Kameraadaption beruht bisher auf so einem Gewinde an einem normalen Brillen Periplan.
Das würde ich das gerne übernehmen.

Herzliche Grüße
Thomas

[JB]

Hallo Thomas,

Das Brillenperiplan 10x (fuer 170mm) mit Gewinde laesst sich auch hier verwenden (18er Sehfeld; z.B. mit 40 mm Relaisoptik an APS-C Kamera). Einfach ein Tubusrohr fuer 23mm Okulare oder einen 30-23mm Adapter verwenden.

Die Periplane mit geringerer Vergroesserung (GW 4x, GW 6.3x, GG 8x) gibt es auch noch [Edit: Peter hat unten am GG 8x ein Gewinde gefunden].

Periplan 10x/18 (23 mm Steckdurchmesser) oder GW 10x/26 (30 mm Steckdurchmesser) lassen sich auch am Orthoplan nutzen, nur muss man ein entsprechend 8 mm kuerzeres Tubusrohr am Photoausgang verwenden.

Allerdings laesst sich das Bildfeld des 10x/26 nicht voll ausnutzen. Dafuer waere eine Vollformatkamera oder fuer APS-C ein 26mm Weitwinkelobjektiv notwendig http://www.mikroskopie-forum.de/index.php?topic=16675.0, wovon meist abgeraten wird (Beweis steht noch aus)

Beste Gruesse,

Jon

P.S.: Zu bedenken ist auch, dass Leitz in den eingenen, teuren Photoeinrichtungen auch schlichte 10x Periplane verwendete. Bis heute ist der bei Leica und Zeiss aufgenommene Bildkreis nur etwa 1/2 bis 2/3 von dem, was man im Okular sieht (hier im Forum sind wir ambitionierter!).

[Mikroman]

Hallo,

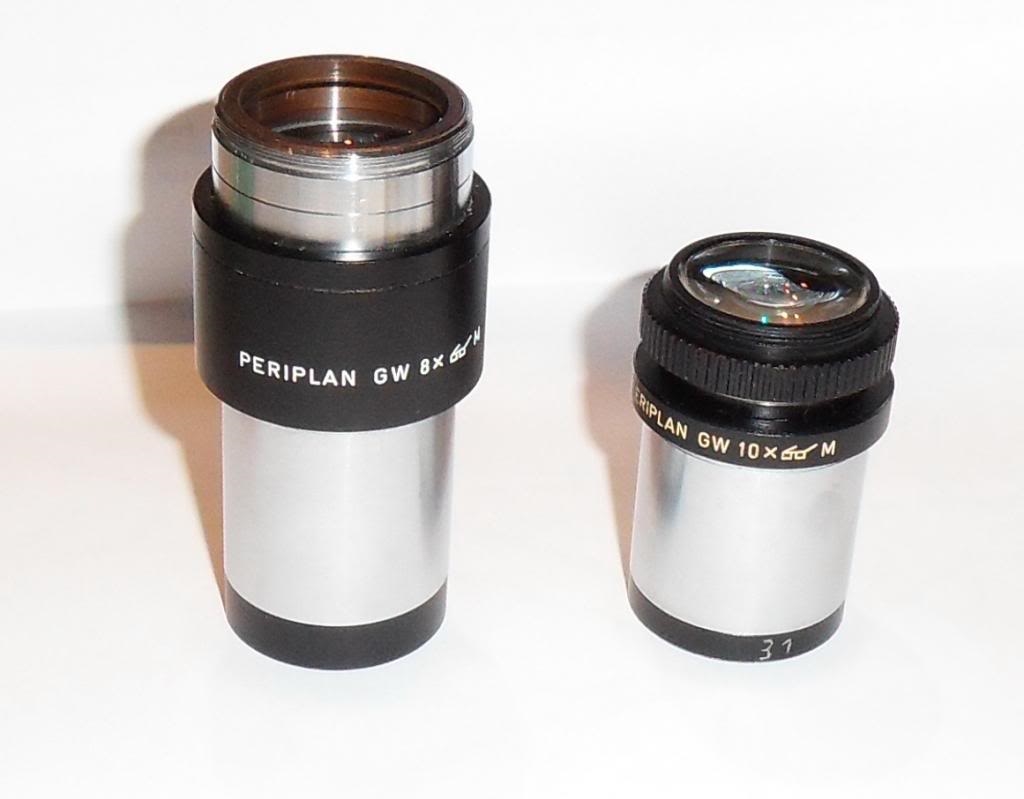

ich habe mal meine Bestände durchgemustert und noch zwei Teile für 30mm Einsteckmass gefunden:

1. Periplan GW 8x Brille, Außengewinde ca. 30 mm
2. Periplan GW 10x Brille, stellbar, Außengewinde ca. 28 mm



Bei Bedarf könnte ich mich von einem trennen.

Gruß
Peter

[Dypsis]

Hallo Jon,

vielen Dank für Deine ausführliche und für mich reichliche Antwort.
Ich habe eine Digitale Kompaktkamera Nikon-Coolpix 7000 an das Periplan Brille 10x adaptiert (ich meine das ist das mit dem 18er Sehfeld). Im Moment ist das eher noch ein Geknipse, ob da mal brauchbare Bilder werden weiß ich noch nicht. Manchmal ist (für mich) leidlich brauchbares dabei, das mit dem Fokussieren klappt noch nicht so recht.
Hab´ mich aber noch nicht sehr intensiv damit beschäftigt.

Herzliche Grüße
Thomas

[Dypsis]

Hallo Peter,

wou, klasse. Ich mach mich aber mal noch schlauer, ob ich mit meiner Adaption damit überhaupt weiterkomme. Wenn dann wäre das 10er interessant (ich habe 10er Okulare). 28 mm wäre auch gut, da ich dann ja sogar den Adapter weiter verwenden könnte.
Würdest Du mir das gute Stück vielleicht auch unverbindlich zum Testen überlassen?

Herzliche Grüße
Thomas

[Florian Stellmacher]

Lieber Thomas,

das Gewinde der Coolpix passt durch Zufall auf die Periplan-Okulare mit abschraubbarer Augenmuschel und 23,2 mm Einsteckmaß Die 30 mm-Okulare haben natürlich auch ein größeres Gewinde, sodass Du damit nichts anfangen kannst. Die weitaus meisten Einstecktuben für den FSA-Tubus des Orthoplans haben 23,2 mm-Einsteckmaß, sodass Du damit Deine Coolpix mit Deinem vorhandenen Periplan weiter verwenden kannst. Die Korrektur der Objektive passt problemlos zur 160 mm-Optik am Orthoplan, und auch bei 170 mm (das Orthoplan ist eigentlich das letzte "170 mm-Mikroskop" von Leitz) sind die Resultate eigentlich völlig okay.

Das Dilemma der mühsamen Fokusserung durch den eingebaute Bildschirm der Kamera kannst Du leicht durch Anschließen eines externen Monitors beheben. Das Thema haben wir hier schon öfters diskutiert.

Herzliche Grüße,
Florian

[Dypsis]

Lieber Florian,

Tuben hätte ich sowohl als auch. Meine Coolpix ist NICHT die mit dem 28mm Gewinde (da sind einige Generationen dazwischen). Sie hat ein größeres Objektiv. Sie hat aber ein Bajonett an dem man andocken kann. Dafür habe ich mir dann einen Ring mit 52mm/28mm Übergang besorgt. So müsste ich mir dann nur einen Übergang von 52mm auf x (für das größere Gewinde des 30mm Okulars besorgen.)
Ausprobieren will ich das schon mal.

Herzliche Grüße
Thomas

[Florian Stellmacher]

Lieber Thomas,

okay okay - ich kenne die Kamera nicht und war entsprechend gedanklich beim Modell davor stehengeblieben. Dann ist das sicherlich einen Versuch wert.

Herzliche Grüße,
Florian

[Dypsis]

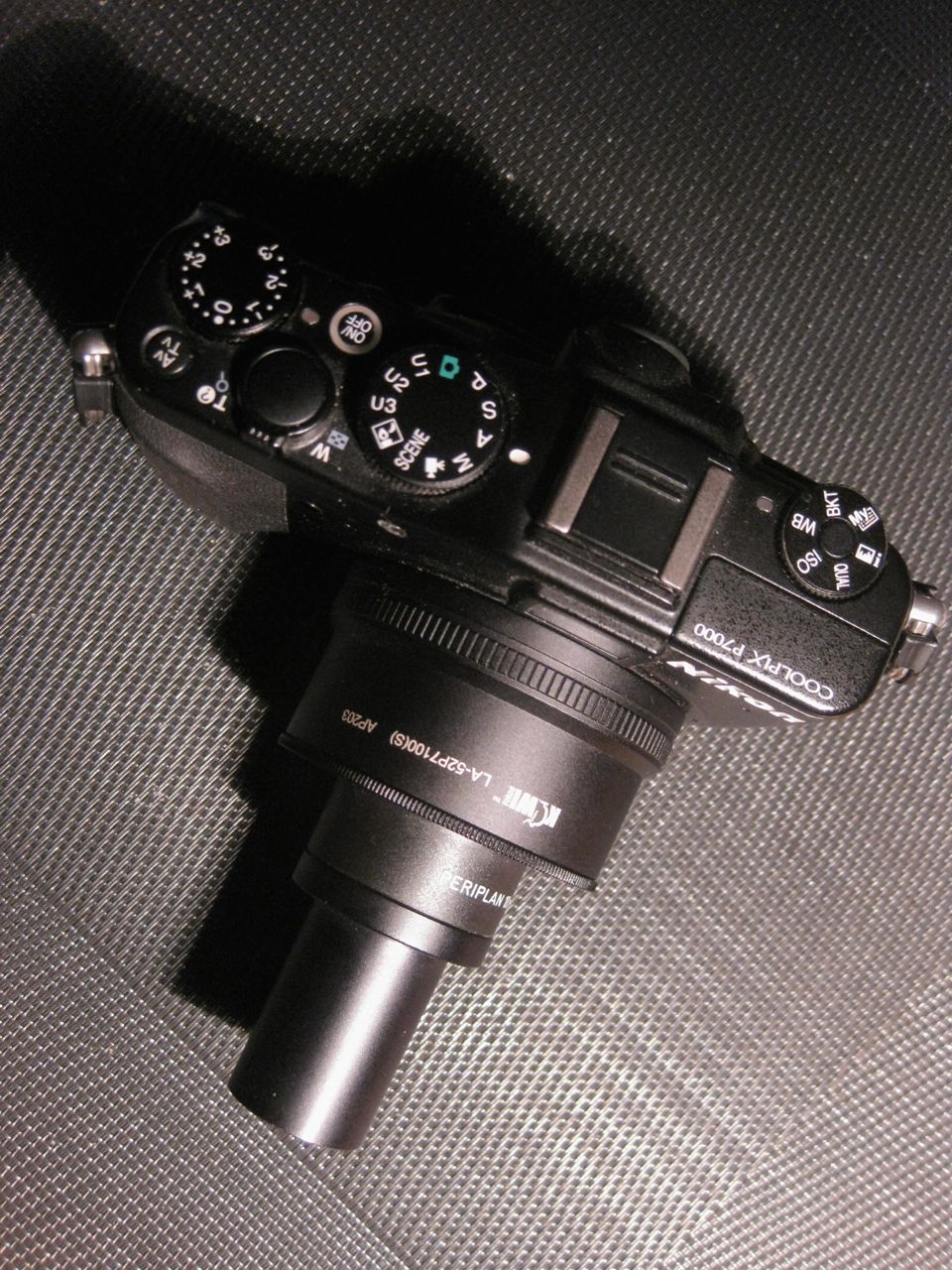

... so sieht das aus:

[Florian Stellmacher]

Lieber Thomas,

aha! Das ist natürlich etwas Anderes als die älteren Coolpixe a lá 990 oder 4500!

Herzliche Grüße,
Florian

[JB]

Ich habe mal meine Bestände durchgemustert und noch zwei Teile für 30mm Einsteckmass gefunden:

Danke Peter, das abgedeckte Gewinde am GG 8x habe ich noch gar nicht "entdeckt" gehabt. Ich habe meinen Beitrag oben mal dahingehend korrigiert.

Jon
