Zeiss Binokulartubus 413006 zerlegen aber wie?

[u_welle]

Hallo
und Frage an die Zeiss West Experten:
bitte wie läßt sich ein Zeiss Binokulartubus 413006 zerlegen ?

vielen Dank
Wolfgang
Scheinfeld

[Klaus Herrmann]

Hallo Wolfgang,

ich hab ja wirklich viele Zeiss-Listen, finde diese Nummer aber nirgends. Kannst du ein wenig mehr Infos rauslassen. Und vielleicht ein Bild zeigen. Und dann auch sagen, warum du ihn zerlegen willst.

[beamish]

Hallo Klaus,

in einer Broschüre zum Standard 16 steht, daß das der Tubus D1 ist (Siedentopf).

Grüße
Martin

[Klaus Herrmann]

Danke Martin,

der ist natürlich im Technischen Handbuch Mikroskope aufgeführt, erscheint aber seltsamerweise in keiner der Nummernlisten. Ich habe diesen noch nie zerlegt nur den moderneren Siedentopf 47 30 11. Das hatte ich mal beschrieben, da gings um Pilz auf den Kittflächen der Prismen. Das Problem war nicht lösbar. Die verpilzten Prismen habe ich noch.

Nun also die Frage: was ist das Problem?

[u_welle]

Hallo
Es ist der D1
Ich sehe eine Verunreinigung (öliger Streifen eines Fingerabdrucks) im Inneren des optischen Systems (ohne Okulare) und die V. befindet sich nicht auf der Okularseite der Prismenoberfläche.
Viele Grüße
Wolfgang

[Klaus Herrmann]

Hallo Wolfgang,

dann könnte der auf dem Objektiv sitzen. Hast du  das von unten schon sauber gewischt?
Frage: ist der Abdruck in beiden Tuben zu sehen - Auge abwechselnd zukneifen!
Zeig mal ein Bild von der Seite der Ringschwalbe, damit man sieht, wie die befestigt ist.

[Klaus Herrmann]

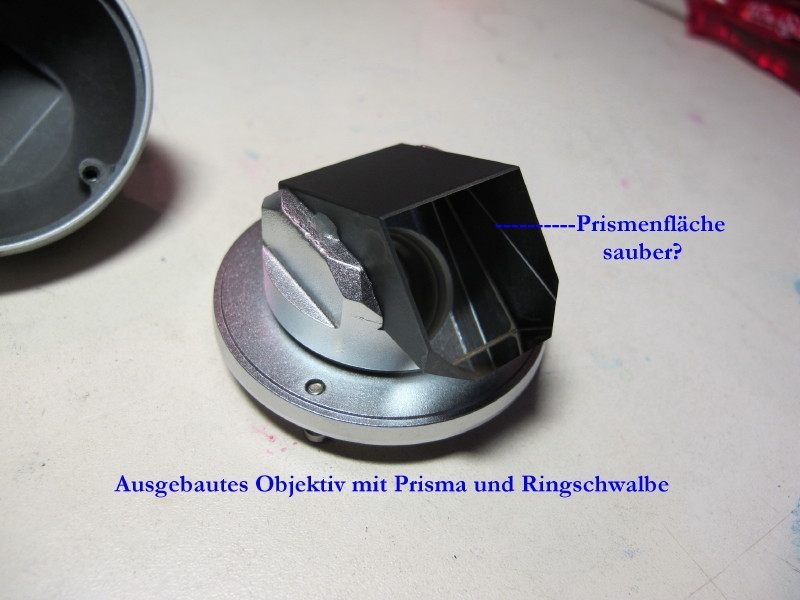

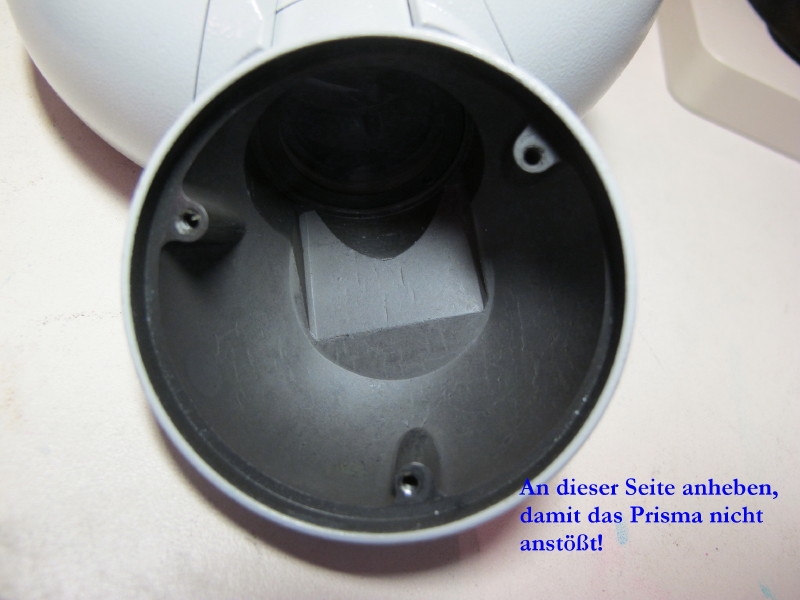

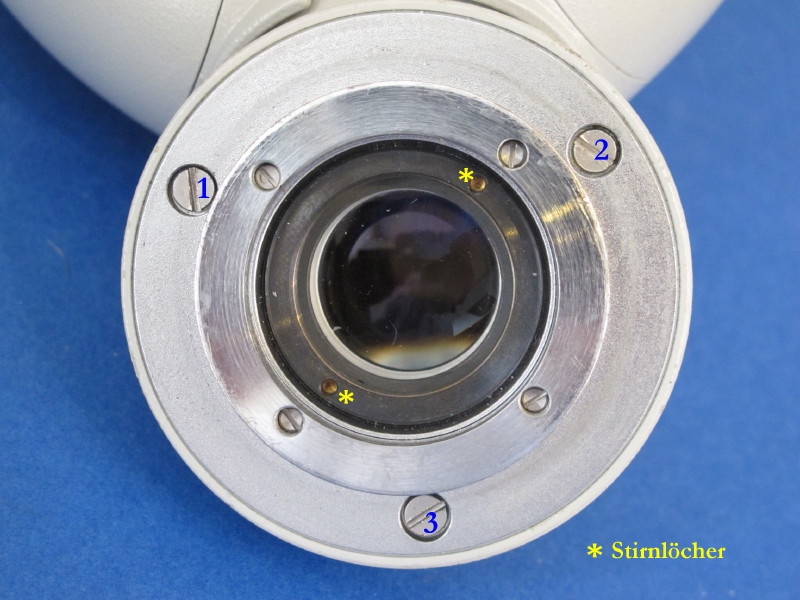

Ich hab mal Bilder gemacht, wie man überprüfen kann, ob die Einheit Objektiv und Umlenkprisma sauber ist. Dazu die Schrauben 1-3 lösen. Wichtig: formschlüssigen Schraubendreher verwenden, die sitzen fest! Wenn sie ganz raus sind, dann an der Ringschwalbe halten und von unten her rauskippen. Das ist wichtig, weil das Prisma oben hinterschneidet. Bei der Montage muss man dann auch erst oben "einfädeln" und danach unten absenken. Achtung: manchmal sind dünne Aluscheiben als Höhenausgleich untergelegt. Die müssen an der selben Stelle verbleiben!
Wenn hier alles sauber ist, dann liegt der Abdruck eventuell oben auf einen Prisma, das hätte man aber bei der Überprüfung links-rechts von oben schon sehen müssen.
Wenn der Abruck nicht auf den zugänglichen Stellen nach Ausbau liegt, dann muss man wieder einbauen und das Objektiv herausnehmen. Dazu die 4 kleinen Schrauben abschrauben, damit die Ringschwalbe  weg ist. Die stört nämlich, wenn man den Stirnlochschlüssel ansetzen will um den Konterschraubring herauszudrehen, der das Objektiv hält. Wenn du keinen passenden Stirnlochschlüssel hast, dann kannst du das selbst nicht machen.

[u_welle]

Hallo Klaus,
leider erst heute meine Reaktion.
Vielen Dank für die ausführlichen Erläuterungen zum Ausbau Objektiv mit Prisma.

Der Fehler liegt in der Einheit Objektiv-Prisma (die Flächen sind sauber) - und ist deshalb in jedem Tubus zu sehen. Könnte Pilzwachstum (oder Kleberrest??) sein.

Viele Grüße
Wolfgang

[Klaus Herrmann]

Hallo Wolfgang,

gut Ding will Weile haben!

und ist deshalb in jedem Tubus zu sehen. Könnte Pilzwachstum (oder Kleberrest??) sein.

Der erste Teil ist rätselhaft für mich zum 2. Teil kann ich nur sagen Ja,ja.

Mehr könnte ich sagen, wenn ich ein Bild sehen würde. Oder vielleicht hat ein anderer Kollege einen Geistesblitz?

[the_playstation]

Hallo Klaus,
Ich habe heute einen identischen Binokulartubus zerlegt und geputzt. Auch ohne Stirnlochschlüssel bin Ich an alle Linsen, ... herangekommen. Allerdings komme Ich nicht an die beiden seitlichen Prismen heran, da Ich die beiden U-Bleche (Abdeckungen) nicht abbekomme. An den U-Blechen gibt es keine Schrauben (so wie bei meinem KF2 Tubus). Nur jeweils 2 kleine Vertiefungen, die mit lackiert wurden.   Daher konnte Ich den Binokulartubus noch nicht komplett putzen.

Liebe Grüße Jorrit.

[Klaus Herrmann]

Hallo Jorrit,

An den U-Blechen gibt es keine Schrauben (so wie bei meinem KF2 Tubus). Nur jeweils 2 kleine Vertiefungen, die mit lackiert wurden.

Diese beiden Abdeckschalen sind geclipst, man hebelt sie einfach mit sanfter Gewalt ab. Sitzen manchmal fest, dann hilft unsanfte Gewalt!

[the_playstation]

Danke Klaus,
Bei war unsanfte Gewalt notwendig. Ich habe eine dünne Messerklinge hineingedrückt, und dann "vorsichtig" gehebelt.

Liebe Grüße Jorrit.

[Klaus Herrmann]

Hallo Jorrit,

unsanfte Gewalt notwendig. Ich habe eine dünne Messerklinge hineingedrückt, und dann "vorsichtig" gehebelt

Ich helf wo ich kann! Hattest du Probleme eine Messerklinge in deinen Schubladen zu finden, oder warst du beim Baumarkt?

[u_welle]

Hallo Klaus
ad "rätselhaft":
Gemeint war, weil der Defekt im Objektiv-Prisma liegt (u. dort auch deutlich zu sehen ist) erscheint der Defekt beim Durchblicken in jedem der beiden Okular Tuben (oder besser Tubi)  - Anm. die Experten unter Euch können über diese "Erkenntnis" bestimmt nur müde lächeln .
Oder umgekehrt: wird ein Defekt durch die Okular Tuben gesehen, liegt der Fehler im Objektiv-Prisma - ich hoffe ich habe das optische Bauteil korrekt benannt (es ist das Teil mit der LInse, dessen Ausbau so perfekt mit Bildern beschrieben wurde - nochmals vielen Dank an dieser Stelle für deine Mühe Klaus!!!!).

Das Problem habe ich aber wie folgt gelöst: aus Bino (47 30 11) mit total verpilzten Prismen das Objekt-Prisma (perfekt) gegen das defekte im D1 Bino (41 30 06) getauscht und bingo.

again what learned (würde angeblich ein ehemaliger Fränkischer Profifußballer dazu gesagt haben)

Hallo Wolfgang,

gut Ding will Weile haben!

und ist deshalb in jedem Tubus zu sehen. Könnte Pilzwachstum (oder Kleberrest??) sein.

Der erste Teil ist rätselhaft für mich zum 2. Teil kann ich nur sagen Ja,ja.

Mehr könnte ich sagen, wenn ich ein Bild sehen würde. Oder vielleicht hat ein anderer Kollege einen Geistesblitz?

[the_playstation]

Hallo Klaus.
Das einzige Problem war, mich für ein Messer zu entscheiden. Die richtige Wahl war ein Messer mit Dünnschliff und hoher Zähigkeit, daß sich kaum biegt.

Hallo u-welle.
Pilzbefahl ist natürlich übel. Ich frage mich, wie der Pilz an die Prismen kommt, die ja eigentlich verschlossen und trocken verbaut sind. Kann nur an einer schlechten Lagerung (feuchter Keller) liegen oder?

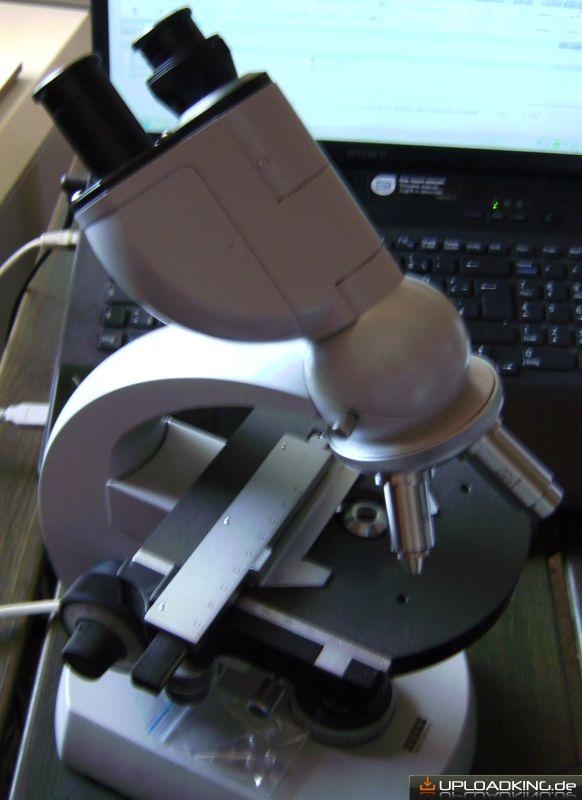

Der Tubus ist auf jeden Fall wieder fit:




Liebe Grüße Jorrit.
