Phomi-Kondensor

[A. Büschlen]

Hallo Reinhard,

du kannst doch an deinem oben gezeigten Kondensor verschiedene Positionen wählen? z.B. I, II, III. Wenn auf diesen Positionen Blenden eingebaut sind, dann kannst du deinen Kondensor zusammen mit den passenden Ph Objektiven für Phasenkontrast verwenden.

Gruss Arnold Büschlen

[Reinhard]

Hallo Freunde,

ich denke, das Problem lag darin begründet, daß mir entgangen war, daß der am Phomi angebrachte Kondensor überhaupt verstellbar ist!
Ich muß ihn anscheinend mal genauer unter die Lupe nehmen.
Vielen Dank allen für die erschöpfenden Informationen wieder mal in "real-time". !!!!

viele Grüße

Reinhard

[Peter V.]

Hallo Reinhard,

ich denke, das Problem lag darin begründet, daß mir entgangen war, daß der am Phomi angebrachte Kondensor überhaupt verstellbar ist!

aber.... Was ist Dir denn da entgangen? Wenn Du einen Phasenkontrast-Kondensor am Phomi hast, muss der doch äußerlich und von den Bedienungslementen identisch sein mit dem Phasenkontrast-Kondensor, den Du am GFL und via Ebay erworben hast. Und den kennst Du doch! Oder befindet an deinem Phomi NOCH ein ganz anderes Teil?


Fragende Grüße
Peter

[Reinhard]

Hallo Freunde,

zunächst mal ein hmmm...

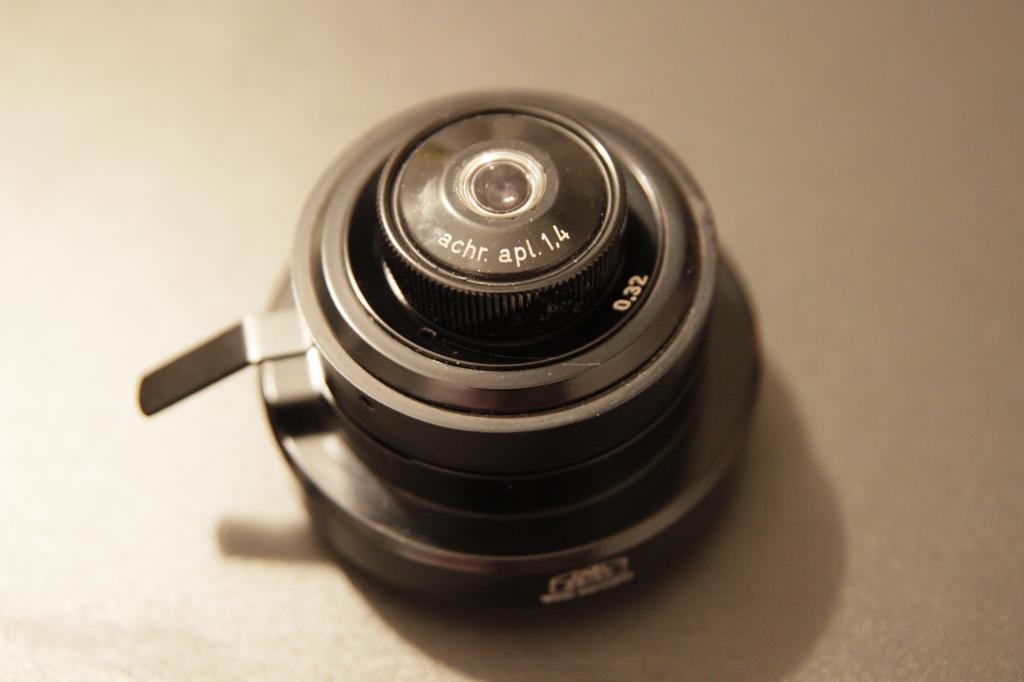

Der am Phomi angebrachte Kondensor, dessen Oberfläche im ersten Beitrag abgebildet ist und die Bezeichnung "achr.apl.1,4" trägt, ist eher tonnenförmig und nicht so "ufo"-förmig wie der "Universalkondensor" am GFL. Bisher ist mir an ersterem nur die abschraubbare 1,4 Linse aufgefallen. Am Univ.Kond. meines GFL dagegen ist die Verstellmöglichkeit natürlich offensichtlich.
Ich werde das Ganze am besten mal photographieren.

viele Grüße
Reinhard

[TPL]

...verstehe.

Hallo Reinhard,

ich habe mich von dem Bild täuschen lassen: die Carl-Zeiss-Gravur, Seriennumer und "West Germany" sind auf dem Tisch. Sie sahen für mich aus, als stünden sie auf der Deckplatte des genannten Kondensors VZ. Das ist jedoch mein Irrtum gewesen, denn erstens stimmt die Position nicht und außerdem wären sie dann um 180° gedreht.

Was Du in der Abbildung zeigst ist – nach Deiner Beschreibung der Form –  der "Achromatisch-aplanatische Kondensor 1,4 Z" (Best.-Nr. 46 52 57). Das ist ein Satzkondensor für Hellfeldbeleuchtung. Phako geht damit nicht.

Viele Grüße
Thomas

[Reinhard]

Hallo Freunde,

so klärt sich am Ende alles.

hallo Peter,

damit sind wir wieder bei Deinem "Universalkondensator"  (sorry Thomas; das mußte jetzt sein )
bitte um Angebot

viele Grüße
Reinhard

[Peter V.]

Hallo Reinhard,

hier klärt sich fast alles!

bitte um Angebot

kommt!

Herzliche Grüße
Peter

[reblaus]

Hallo -

es ist tatsächlich ein Satzkondensor nur für Hellfeld - die Seriennummer stammt vom Tisch. Das ist auf einem anderen Bild von der Seite besser zu sehen, das ich anlässlich der Fototubus-Geschichte gesehen habe.

@Reinhard:

Eine Oroginal-Anleitung für Phomi III ist unterwegs. Die ist aber sehr sparsam mit den Hinweisen, die Hälfte davon ist für den Fototeil, der heutzutage ohnehin nicht mehr benutzt wird.
Welche Kondensoren es gibt, und wie man die wechselt, wird da gar nicht erläutert - für Zeissianer war das halt selbstverständlich

Viele Grüße

Rolf

[Peter V.]

Lieber Rolf,

Welche Kondensoren es gibt, und wie man die wechselt, wird da gar nicht erläutert - für Zeissianer war das Gefummel halt selbstverständlich  Grinsend

ich habe mir mal erlaubt, Deinen Satz aus der Sichtweise eines Leitzianers sinnvoll zu ergänzen

Hast Du mal ein Bild eines solchen Satzkondensors?

Herzliche Grüße
Peter

[reblaus]

Hallo Peter -

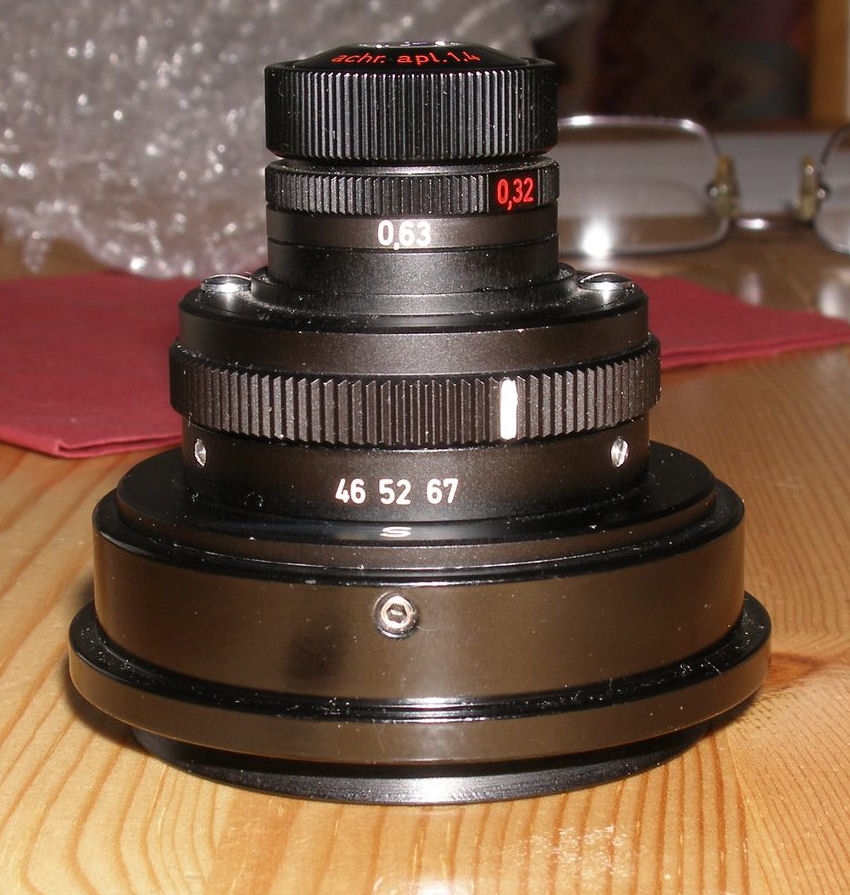

hier der Satzkondensor - er ist für anspruchsvolle Benutzer für Vorversuche - man kann z.B. eine DIK-Prisma einsetzen um dessen korrekte Positionierung zu ermitteln und natürlich die Frontlinsen austauschen. Oder auch für Routinetätigkeiten bei denen nicht mehr benötigt wird. Hier ist er mit einem Adapter für Axioschwalben versehen.



Es gibt eine schöne Geschichte von Isaak Asimov "Planetoidenfänger". Diese werden im Jahr 2080 plus wegen ihres Erzgehalts eingefangen in dem jemand einen Anker darauf setzt, an dem sie dann abgeschleppt werden können - ein gefährlicher Job.

Das könnte doch längst ein Automat erledigen? fragt der Journalist, der einen Artikel über die Planetoidenfänger schreibt. Das wird aber verschwiegen, weil es als Charakterprobe beibehalten werden soll, denn jeder, der etwas werden will, muss in seiner Vita mal einige Anker gesetzt haben.
So ist auch die Handhabung mancher Zeiss-Teile zu begreifen!

Viele Grüße

Rolf

[TPL]

Lieber Rolf,

Du zeigst einen Satzkondensor, aber vermutlich nicht den, welchen Reinhard besitzt.

Reinhard, kannst Du Deinen Kondensor hier mal bildlich vorstellen?

Gruß, Thomas

[Reinhard]

Hallo Freunde,

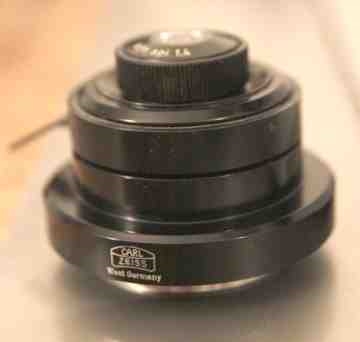

der meinige sieht so aus:







viele Grüße
Reinhard
