Unterschied Leitz HD und DF

[micromax]

Liebe Mikroskopiker,

kann mir bitte jemand den Unterschied zwischen Leitz HD und Leitz DF Objektiven erklären. Beide scheinen für die Auflicht Dunkelfeld Mikroskopie gemacht zu sein. So wie ich es sehe haben beide die dafür notwendigen Hohlspiegelkondensoren.

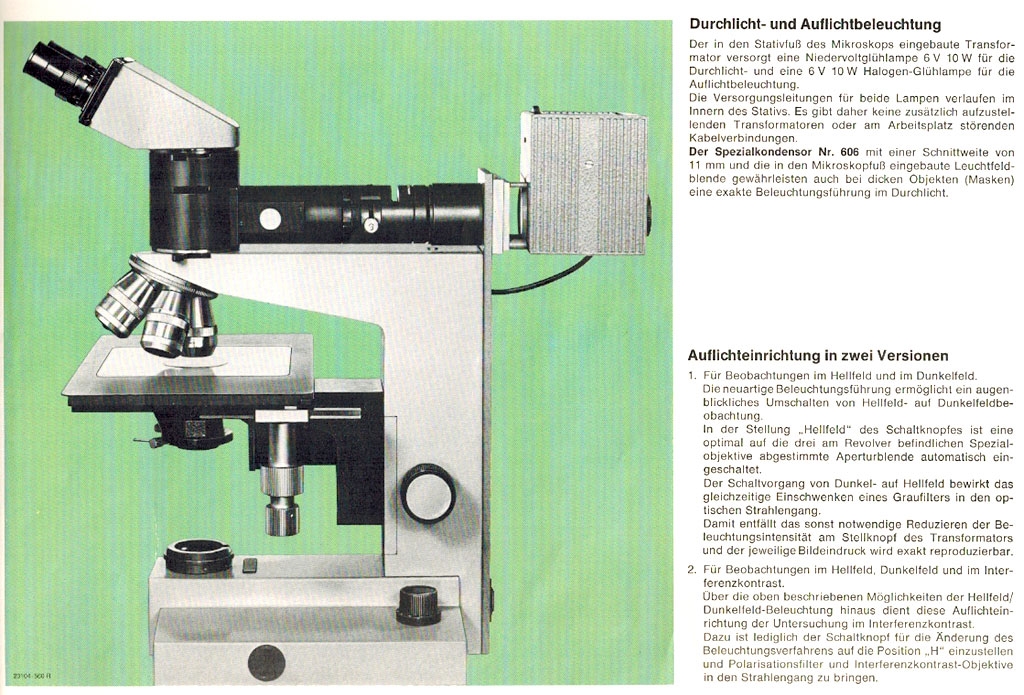

Fürs Orthoplan gibt es dazu soweit ich weiß nur einen Auflichtkondensor mit vier Objektivplätzen, wie er in dem hier verlinkten Prospekt auf Seite 10 zu sehen ist:

http://www.microscopen-specialist.nl/images/pdf/Leitz%20Metalloplan.pdf

Welche der beiden Objektive würden hier passen?

Ich bin für jeden Hinweis dankbar.

Viele Grüße
Thomas

[Dr. Jekyll]

Hallo Thomas,

ich kenne nur die älteren HD-Objektive und die nur mit  Pl Vergrößerungsfaktor/Apertur D gekennzeichneten, beide mit 30iger Gewinde.
Beide sind  für Hell- und Dunkelfeld geeignet. Die  mit Pl Vergrößerungsfaktor/Apertur D gekennzeichneten sind Planobjektive, die mit HD nicht.
In der Tabelle deines Links Seite 7 sind die Planobjektive mit D Pl bezeichnet.
Auf dem Revolver Seite 18 sind die HD-Objektive.

beste Grüße
Harald

[ortholux]

Lieber Thomas,

wie HArald schrieb, sind die HD-Objektive für den "dicken" Illuminator, den es für Ortholux, Orthoplan und Ortholux II/Diavert gab. Sie hatten ein 30mm (x0,75) Gewinde.

Die DF-Objektive wurden mit den kleineren grauen Stativen (Dialux, SM-Lux, HM-Lux) eingeführt. Es gab dazu einen passenden Auflicht-Illuminator für Hell- und Dunkelfeld.



Der eigentliche Unterschied ist, daß die DF-Objektive ein RMS-Gewinde hatten. Êin wesentlicher Vorteil für die Werkstoffprüfung, insbesondere die Halbleiterprüfung: es konnten DF- und Auflicht-DIK-Objektive am selben Revolver eingeschraubt werden.
Die Auswahl war gegenüber den HD-Objektiven um die "L"-Varianten mit "langem" (einige 10tel mm) Arbeitsabstand erweitert. Außerdem waren meines Wissens keine Pl-Varianten erhältlich (nur NPl). Warum auch? Es gab schließlich keinen Orthoplan DF-Illuminator.

Viele Grüße
Wolfgang

[micromax]

Vielen Dank für die Antworten,

damit bin ich schon viel weiter. Es überrascht mich, dass man bei RMS Gewinde noch genug Licht am eigentlichen Objektiv vorbei bringt. Aber es scheint zu funktionieren. Für das Orthoplan hat es dann nur den einen Objektivrevolver gegeben und eben die HD Objektive.

Grüße an Euch beide und nochmals herzlichen Dank

Thomas
