Satzkondensor Zeiss 46 52 67 - wie DIC Prisma einbauen?

[JB]

Hallo Forum,

Soweit ich weiss, kann man in den Zeiss achromatisch-aplanatischen Kondensor 0,32 (46 52 67) auch ein DIC Prisma einbauen. Koennte mir jemand einen Hinweis geben, wie man den Kondensor dafuer oeffnet?

Beste Gruesse, Jon

[HCLange]

Hallo Jon,

in das DIK-Prisma wird ein Zeiss-Werkzeug (längerer Gewindering) eingeschraubt, mit dem das Prisma von unten in den tiefligenden Prismensitz eingedrückt wird.

Mikrogrüße
Christoph

[reblaus]

Hallo Jon -

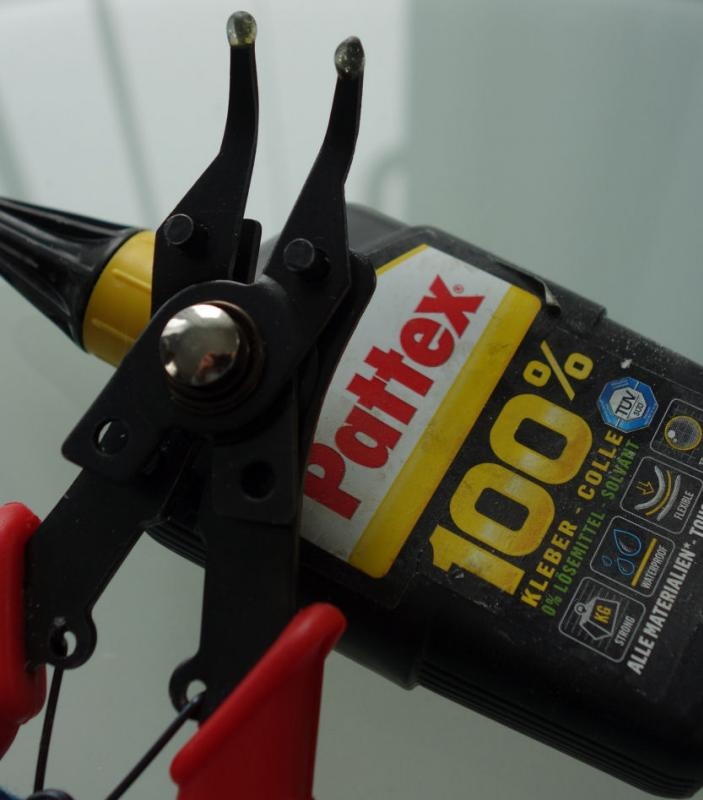

das Werkzeug ist sehr selten - du kannst auch eine billige Seegerring-Spreizzange nehmen, deren Spreizstifte du vorne nach der unten abgebildeten Methode (oder auch mit 2 Lagen Schrumpfschlauch o.ä.) abpolsterst. Diese Polsterung vermittelt auch den nötigen Halt im Innengewinde des Prismas um es herauszuziehen. Beim Einsetzen positioniere ich mit der Zange und drücke dann mit einem geeigneten Gegenstand auf den Fassungsrand um es einrasten zu lassen. Mag riskant klingen aber ich benutze das (mit dem nötigen Gefühl) schon mehrere Jahre ohne dass ich ein Prisma beschädigt habe.

Hier habe ich jeweils einen Tropfen des abgebildeten Klebstoffs antrocknen lassen. Er bleibt elastisch und kann jederzeit erneuert werden.



Die Zange selbst ist von minderer Qualität und als Seegerringzange kaum brauchbar aber hier geht es.Trotzdem warne ich ausdrücklich vor der Nachahmung durch Personen mit 5 Daumen an jeder Hand.

Viele Grüße

Rolf

[Klaus Herrmann]

Hallo Jon,

diesen Gewindering von CZ habe ich und ich leih ihn dir.

Schreib mir bitte eine PN mit deiner emailadresse dann regeln wir das!

[JB]

Hallo Christoph, Rolf und Klaus,

Vielen Dank fuer die Hinweise und die freundlichen Angebote. Das Problem ist nicht akut, da ich den Kondensor derzeit noch nicht brauche. Bei den Revolver-Kondensoren wechsle ich die Prismen vorsichtig mit einer Nylon-Pinzette aus. Beim Satzkondensor ist das schwieriger, weil der Weg durch die Ringschwalbe hindurch laenger viel ist. Da dachte ich, man muesste vor dem Wechsel noch etwas abschrauben. Das scheint aber dann nicht der Fall zu sein.

Beste Gruesse, Jon
