Frage zu Olympus NEO NIC Prismen

[ds0511]

Hallo Foristen

zur späten Stunde einige Fragen an die Olympus-Kenner. Es geht um die Olympus NEO NIC Prismen, also diejenigen mit dem großen NEO-Gewinde 26mm.

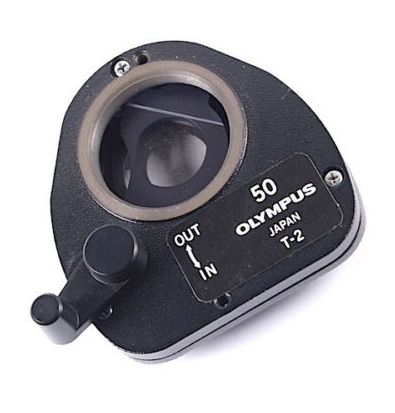

Erst mal zwei Bilder. Hier Type 1:

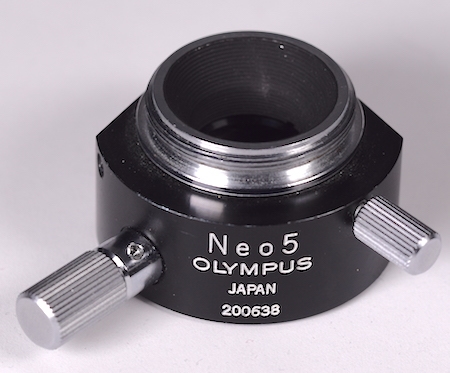

und hier Type 2:



Mal abgesehen, dass die Beiden oben für unterschiedliche Objektive gemacht sind, folgende Fragen dazu:

Ist Type2 "nur" eine neuere Form von Type1?

Was passiert, wenn man bei Type 2 die linke Schraube heraus dreht? Ich sehe nur, dass das Glas des Prismas sich mit der Schraube mitbewegt. Wozu?
Type 1 hat sowas nicht. Das ersetzt nicht den Schalter In/Out beim Type 1, oder?

Viele Grüße
Detlef

[JB]

Hallo Detlef,

Die Schraube am Typ 2 bewegt das Nomarski-Prisma horizontal. Das dient der Variation des Gangunterschieds ("introduction of bias retardation" http://www.microscopyu.com/articles/dic/reflecteddic.html ); damit koennen Sie den Kontrast im Bild von Schwarz-Weiss ueber Grau bis farbig veraendern; Bilder 6 und 7 hier: http://www.mikroskopie-forum.de/index.php?topic=19842.0

Typ 1 hat ein festes Prisma; hier muss der Gangunterschied anders variiert werden, mit einem de Sénarmont-Kompensator; ebenfalls hier, weiter unten http://www.microscopyu.com/articles/dic/reflecteddic.html

Beste Gruesse,

Jon

[JB]

Hallo Wolfgang,

Das ist mAn eine Seriennummer. 2003 wurden die nicht mehr hergestellt.

[ds0511]

Hallo Jon,

danke für den Link der "Konkurrenz"; den hatte ich noch nicht gefunden. Die Bilder im Forum hatte ich schon gesehen, hatte sie aber hiermit in keinster Weise zusammen gebracht.

Viele Grüße
Detlef
