Drei Säuren …

[Heiko]

... bzw. die Interferenzmuster ihrer Kristalle.


Hallo,

ein ,,Winkelzug", Wein-, Zitronen- und Borsäure nebeneinander zu stellen. Die Spanne der Achswinkel 2V reicht nämlich von 100° (Weinsäure) bis zu lediglich 4° bei der Borsäure. Ersteren kann ich nicht ,,abbilden" (Geht das überhaupt?) – letzteren vermag ich nicht wirklich zu ,,trennen" (jedenfalls bei der geringen Schichtdicke der abgebildeten Kristalle). Und zum Monohydrat der Zitronensäure war kein Wert aufzutreiben – vielleicht um die 80°, wenn ich raten sollte.
Spannende Materie, für einen Zauberlehrling wie mich ...






Weinsäure, Schmelzpräparat, monoklin, 2V=100°






Zitronensäure-Monohydrat, Schmelzpräparat, rhombisch




Borsäure, aus Lösung, triklin, 2V=4°


Viele Grüße,
Heiko

[olaf.med]

Lieber Heiko,

prima Bilder und nun auch ohne "Dreckeffekte"!

Zu den Achsenwinkeln: ein Betrag von 100° in einer Bisektrix entspricht natürlich einem von 80° in der anderen Bisektrix, und den sollte man eigentlich mit einem hochaperturigen Ölimmersionsobjektiv sehen. Du kannst es ja einmal ausrechnen, wenn Du magst.

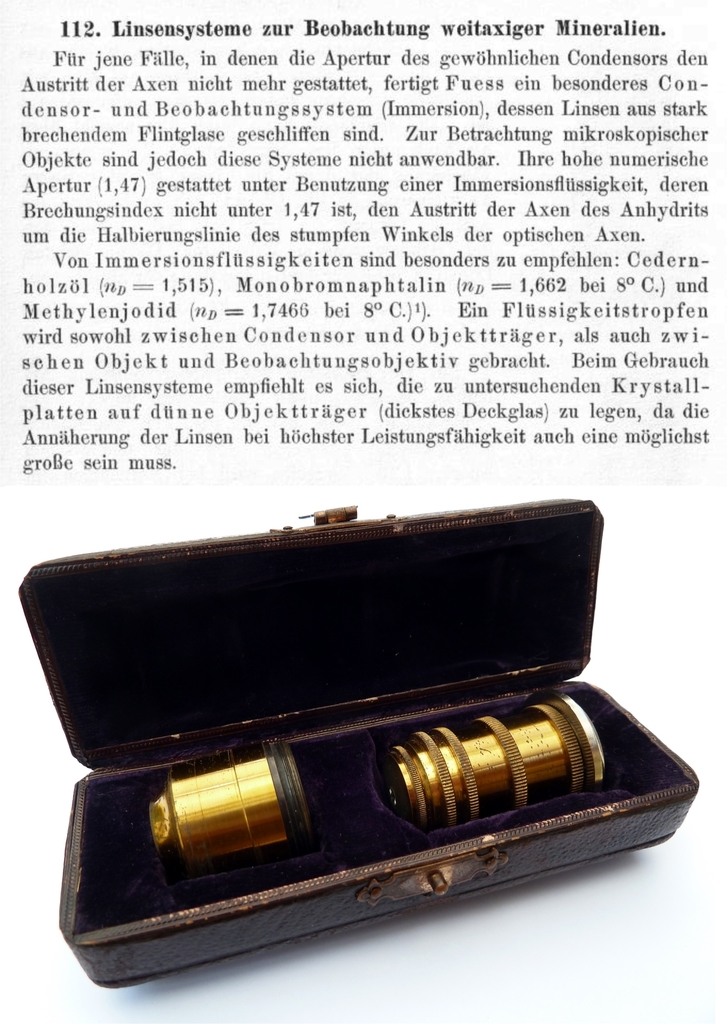

Früher, als alles noch besser war  , gab es dazu sogar spezielle Systeme mit ganz hochbrechendem Glas, die z.B. mit Dijodmethan (n=1,74) betrieben wurden. Damit waren beide Achsenausstichpunkte bei Achsenwinkeln von über 90° abbildbar. Die Objektive waren allerdings für normale Beobachtung nicht brauchbar:



Herzliche Grüße,

Olaf

[Heiko]

Immerhin fast, lieber Olaf.


Weinsäure, 100/1,32

Und selbst Exerzitien mit CH2I2 wären möglich: http://www.amazon.de/Diiodmethan-min-99-Gebindegr%C3%B6%C3%9Fe-25/dp/B00JHLR4PM



Viele Grüße,
Heiko

[olaf.med]

Lieber Heiko,

jetz wied bei Dir sicher auch bald der Wunsch nach einem Spindeltisch geweckt, um aus dem "fast" ein "perfekt" zu generieren.

Herzliche Grüße,

Olaf

[Klaus Herrmann]

Lieber Heiko,

Und selbst Exerzitien mit CH2I2 wären möglich: http://www.amazon.de/Diio...6%C3%9Fe-25/dp/B00JHLR4PM

das bekommt man aber bei mir deutlich billiger!

[Heiko]

Ja, lieber Olaf,

schlimmer noch das Vitriol ...

Die Altvorderen hatten bestimmt zentimeterdicke Klunker gezüchtet, um sie dann im Strahlengang zu positionieren. Bei HAUSWALDT zähle ich ungefähr 10 Isochromaten – ich schaffe nicht einmal die Achsaustritte.


Kupfer(II)-sulfat-Pentahydrat

Viele Grüße,
Heiko
