Geschichte: Spiegel-Mikroskope

[Ulrich S]

Liebe Liebhaber alter Mikroskope,

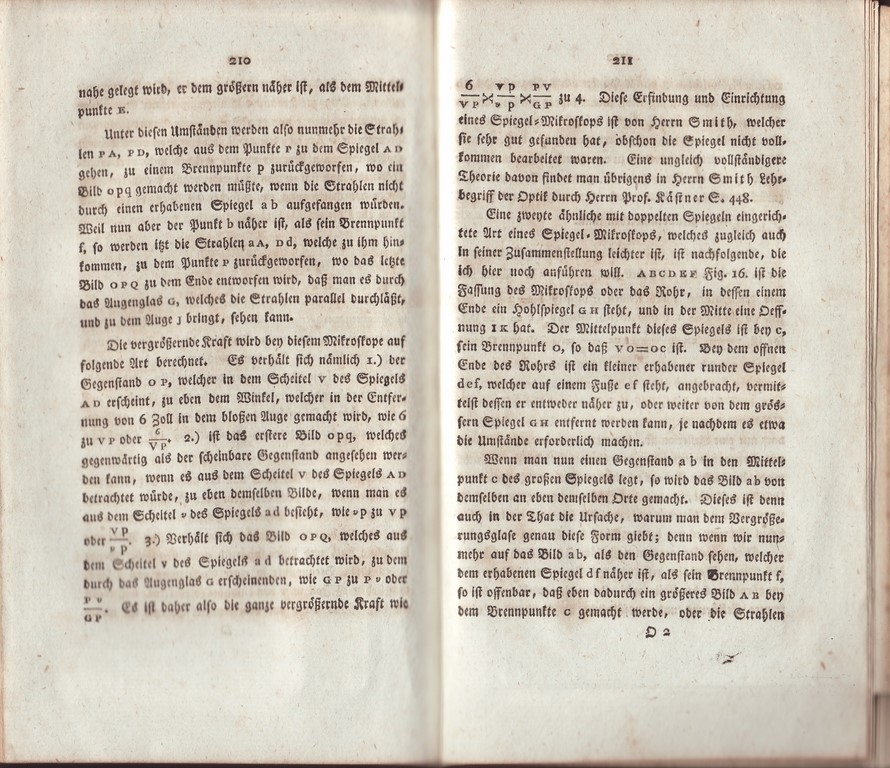

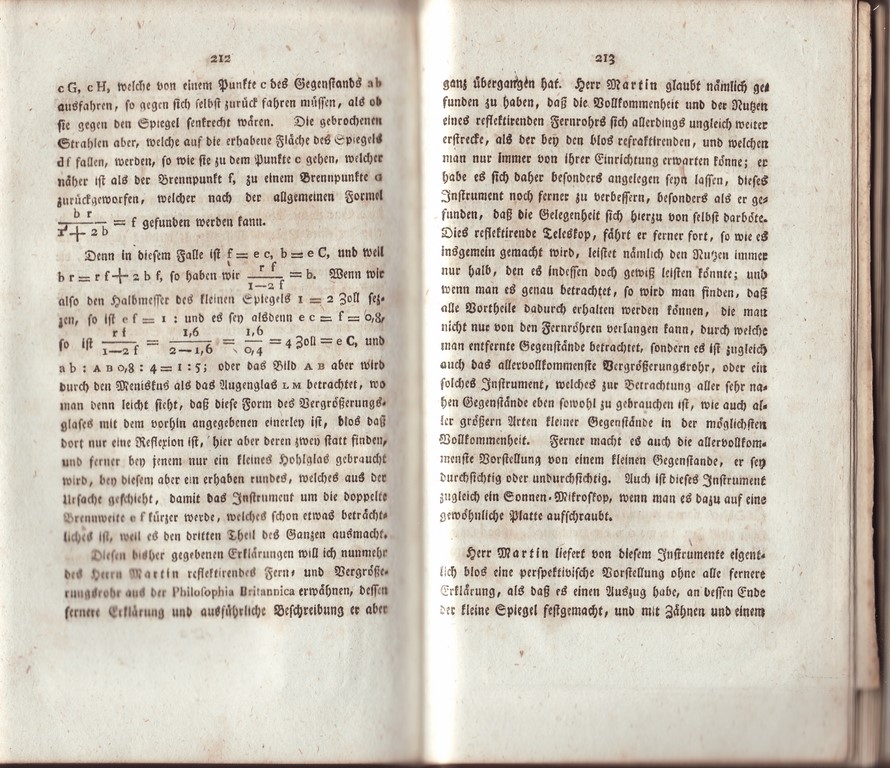

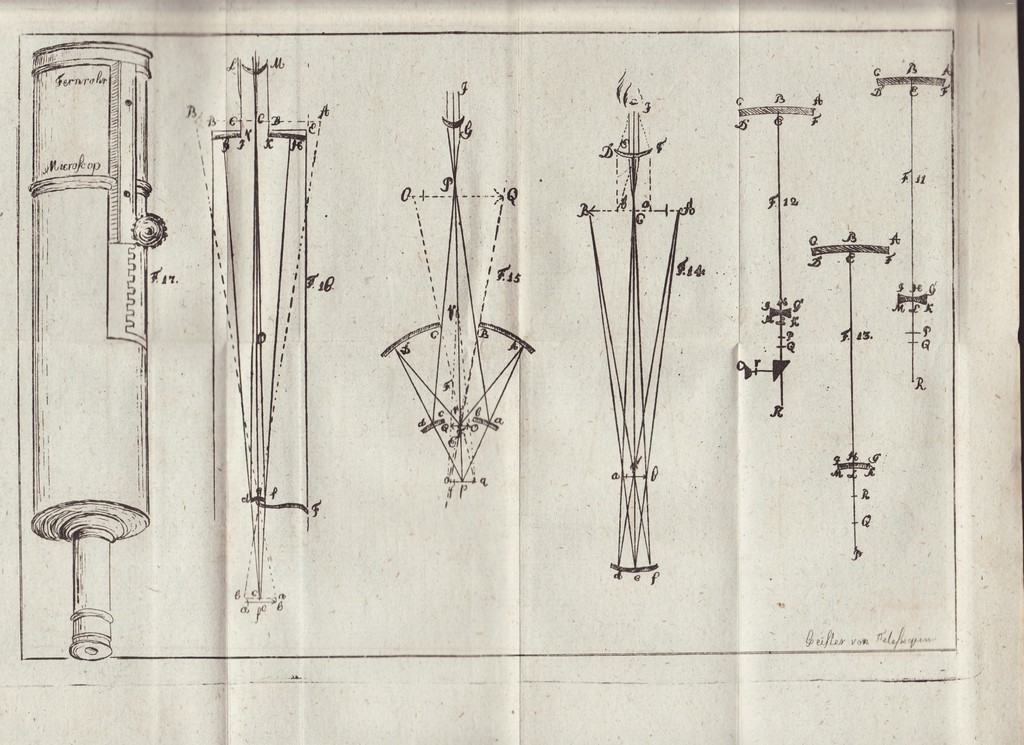

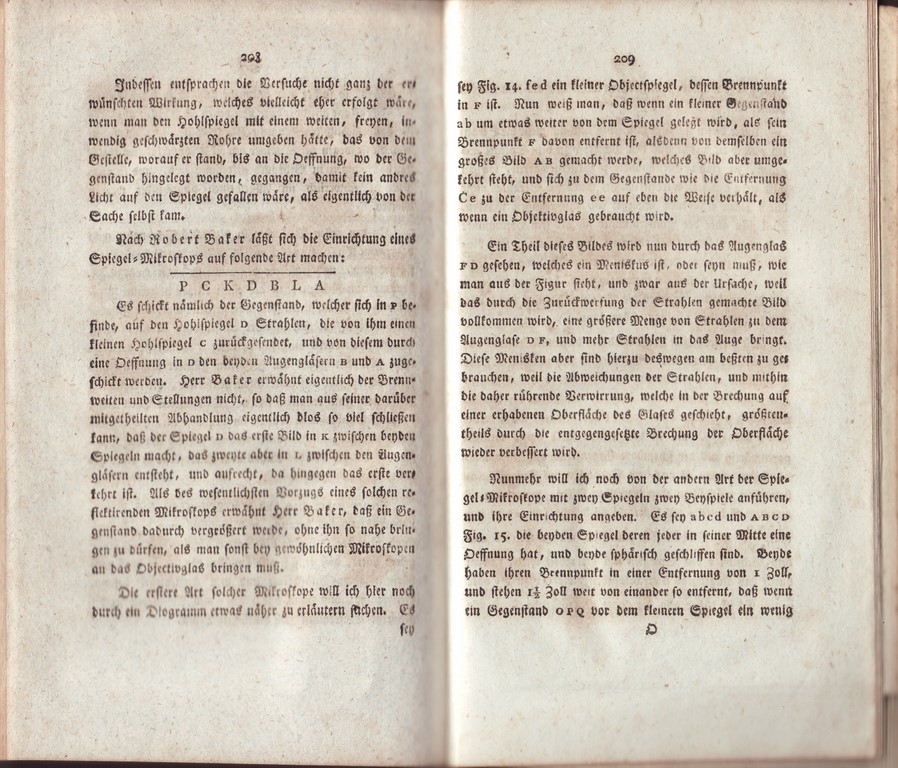

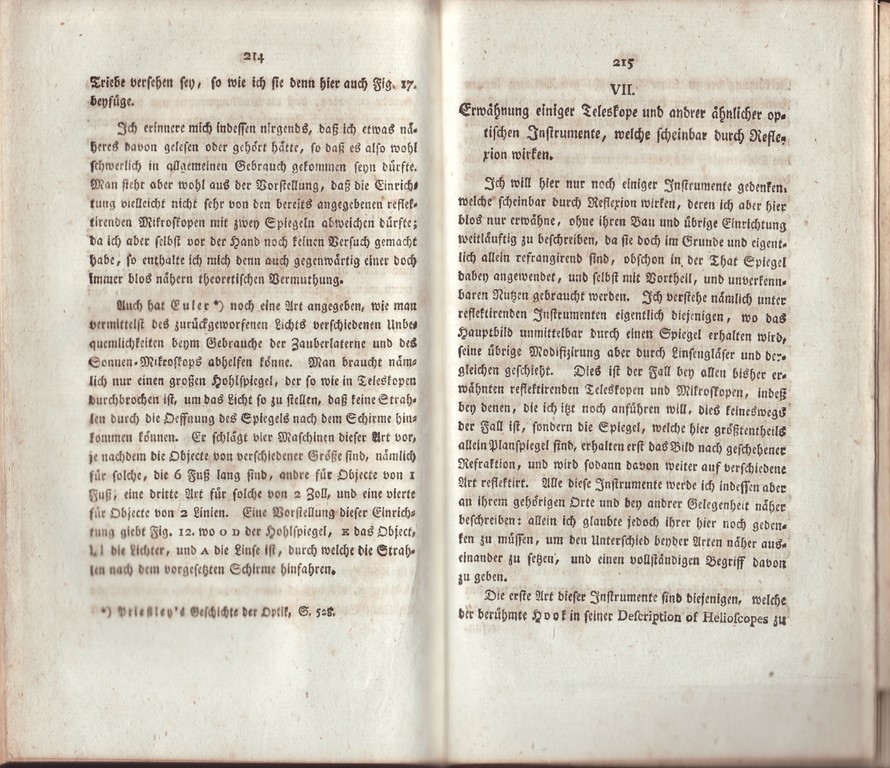

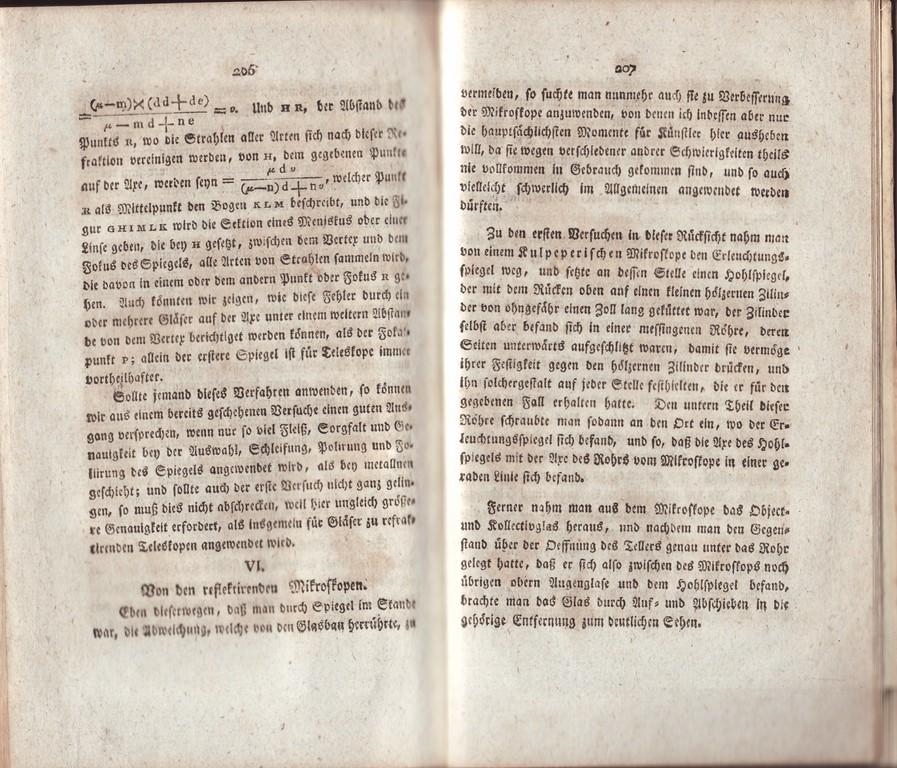

ich stelle hier einige Seiten und die dazugehörige Tafel aus dem Werk: Technische Geschichte des reflektirenden oder Spiegel-Teleskops, nebst vollständiger Beschreibung desselben sowohl als aller derjenigen Instrumente, welche sich auf Reflexion gründen und der Art ihrer Aufstellung von J.G. Geißler, Dresden 1806
Mich interessierten die Teleskope, von Mikroskopen mit Spiegeloptik hatte ich noch nie gehört (was aber nichts besagen will, ist nicht mein Thema). Vielleicht interessiert es den einen oder anderen, vielleicht ist es aber auch allgemein bekannt. Mangels Hintergrundwissen verzichte ich auf eine Kommentierung der Scans.
Viele Freude beim Betrachten
Hinweise, Anmerkungen etc. werden gern gesehen.
Viele Grüße
Ulrich

[Dünnschliffbohrer]

Doch, so etwas gab es. Von Amici war meines Wissens bekannt, dass er u.a. mehrere sehr gute Spiegelmikroskope hergestellt hatte. Das damals wohl die einzige Möglichkeit einer "apochromatischen" Korrektur.

[Werner]

Spiegelobjektive gibt es heute noch für Spezialanwendungen.
Sie sind für Mikro-Spektrometrie im Infrarotbereich (1 bis 100 µm) erforderlich.

Gruß   -   Werner

[Baldrian]

Das ist mir neu, aber kann man auf die Weise nicht sehr große numerische Aperturen erreichen?

Tom

[Werner]

Nein, kleiner 1.
Aber große Arbeitsabstände!

Ich kenne Spiegeldurchmesser bis 10 cm.

Gruß   -  Werner

[Jürgen Boschert]

Hallo Tom,

schau´mal in die beiden Threads des Forums bis zum 13.01.2017:

http://www.mikroskopie.de/mikroforum_2/index.php?topic=17957.0

und

http://www.mikroskopie.de/mikroforum_2/index.php?topic=24722.0

Gruß !

JB

[Ulrich S]

Moin,
Danke für die Hinweise
auf dem (schon mal geposteten) Link ist der Strahlengang schön abgebildet. Prima Vergleich zu dem alten Stich.
https://www.newport.com/f/reflective-microscope-objectives#tab_Overview
Grüße
Ulrich

[hotte]

Lieber Ulrich,
In der Literatur sind "Spiegelmikroskope" ,"Reflektionsmikroskope", oder besser noch Katadiotrische Mikroskope hinreichend beschrieben.
Siehe hierzu
Gerlach--Geschichte der Mikroskopie
E.-H Schmitz--Das Mikroskop
Harald Moe--The Story of the Microscope
P. Harting-- Das Mikroskop
u.a.m.
ebenfalls bietet Google gute Informationen.

Eine schöne Abbildung eines AMICI katadioptrischen Mikroskopes gibt es auf Briefmarken aus der ehem. DDR
http://www.ebay.de/itm/DDR-2534-2537-postfrisch-Mikroskope-Zeiss-/272572686257?hash=item3f76991fb1:g:lcgAAOSwfVpYpJbE

Newton, Amici, Chevalier haben hervorragende Instrumente gebaut, die in Museen zu sehen sind.

In meiner Sammlung (siehe meine web-Seite) habe ich zwei Spiegelteleskope, aber leider ( noch) kein Katadioptrisches Mikroskop.
Liebe Grüße
Horst
