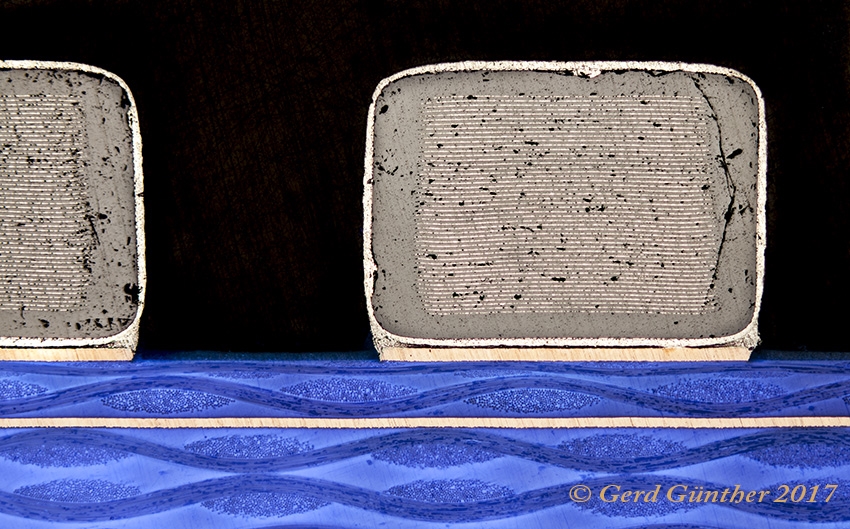

Leiterplatte (2), mit Querschnitt durch keramische SMD-Kondensatoren

[Gerd-G]

Guten Abend in die Runde,
noch ein kleines Stückchen Multilayerplatine aus einem älteren PC,
diesmal mit Querschnitten durch SMD Kondensatoren in Keramikausführung, blaue Eigenfluoreszenz der Basisplatine mit UV-Taschenlampe.
Die Kondensator"platten" sind gut zu sehen. Im Querschnitt / Querschliff ist allerdings keine Kontaktierung zu sehen,
die liegt weiter unten in Z Richtung bzw. lag oben in Z-Richtung und ist weggeschliffen.
Beim Schleifen / Polieren muß ich noch üben, zu viele Platzer und Risse in den Keramikkörpern der Kondensatoren...
Gruß in die Runde,
Gerd

[Klaus Herrmann]

Hallo Gerd, sehr schöner Querschnitt!

Beim Schleifen / Polieren muß ich noch üben, zu viele Platzer und Risse in den Keramikkörpern der Kondensatoren...

Ich denke eher, dass das beim Schneiden passiert. Frisches Diamantsägeblatt und langsamen Vorschub wählen, gut Kühlen. Und dann viel wegschleifen. Bei sprödem Material gibt es gerne Bruch.

[koestlfr]

Hallo Gerd!

Super Bild!

PS: gut kühlen heisst - mit Scheideflüssigkeit schmieren, dadurch nass schneiden und dadurch auch kühlen ....

[Rawfoto]

Guten Abend

Mit derartigen Bauteilen habe ich mich vor Jahren dienstlich auseinandergesetzt die wurden vor dem Schneiden alle Eingegossen. Teilweise wurde auch einfach alles weggeschliffen ...

Liebe Grüsse

Gerhard
