Maße Ringblende PH2 für Zeiss-Kondensor 1104-285

[Gerald]

Hallo,

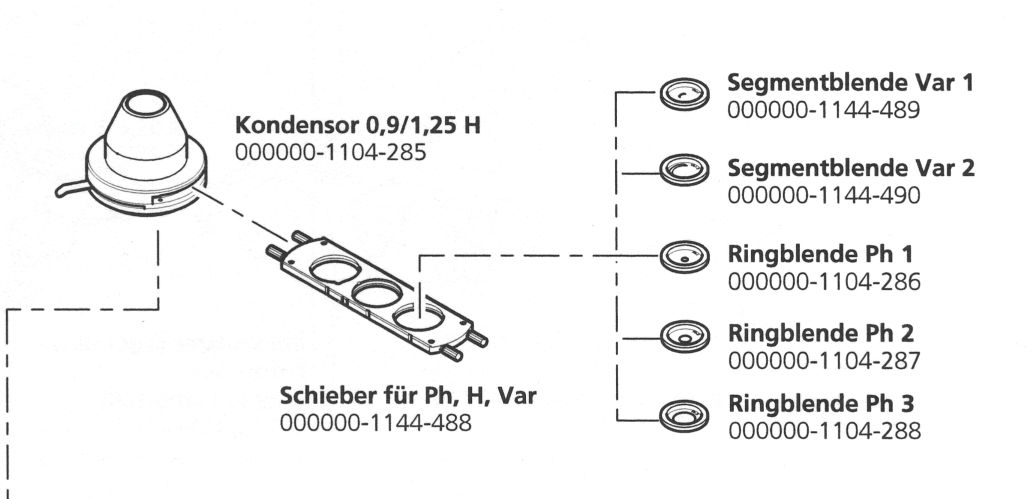

Ich habe u. A. für mein Axioskop einen Kondensor 1104-285 und möchte mir eine Ringblende PH2 (1104-287) bauen. Ich hatte gedacht ich nehme die Maße von einer Ringblende PH2 aus meinem Universalkondensor, aber der "Nachbau" erzeugt keinen Phasenkontrast. Bei der Kontrolle mit dem Einstellfernrohr/Einstellhilfe stellte ich fest, dass die Größen des Außenringes und des Innenringes nicht passen.

Hat jemand diese Ringblende PH2 (1104-287) und könnte mir die Maße mitteilen?

Danke und viele Grüße

Gerald

[wilfried48]

Hallo Gerald,

schneide dir einen Streifen aus Millimeterpapier, der in den Kondensorschlitz anstelle des Phasenschiebers passt.

Wenn du dann die Beleuchtung köhlerst, ein Ojektiv mit Ph2 Ring einschwenkst und mit dem Ph Hilfsokular auf den Phasenring scharfstellst, müsstest du gleichzeitig das von hinten beleuchtete Millimeterpapier scharf sehen und die Maße des benötigeten Phasenrings in dieser Ebene bestimmen  können.

viele Grüsse
Wilfried

[Gerald]

Hallo Wilfried,

vielen Dank für den super Tipp. Normaler Weise benötige ich kein Einstellfernrohr, denn die Ringblenden bei meinem Universalschaltkondensor sind werksseitig justiert worden. So habe ich für diese Überprüfung ein Luminar verwendet. Ich konnte die Position meiner Ringblende erkennen, aber für Deine Millimeterpapier-Variante hat es zu schwach vergrößert. Also habe ich es etwas anders gemacht:

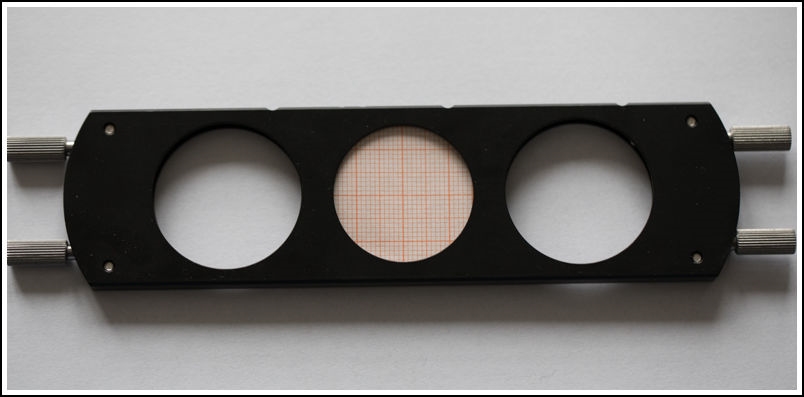

Ich habe eine Millimeterpapier auf Blendengröße ausgeschnitten und in den Filterschieber verkehrt herum gelegt

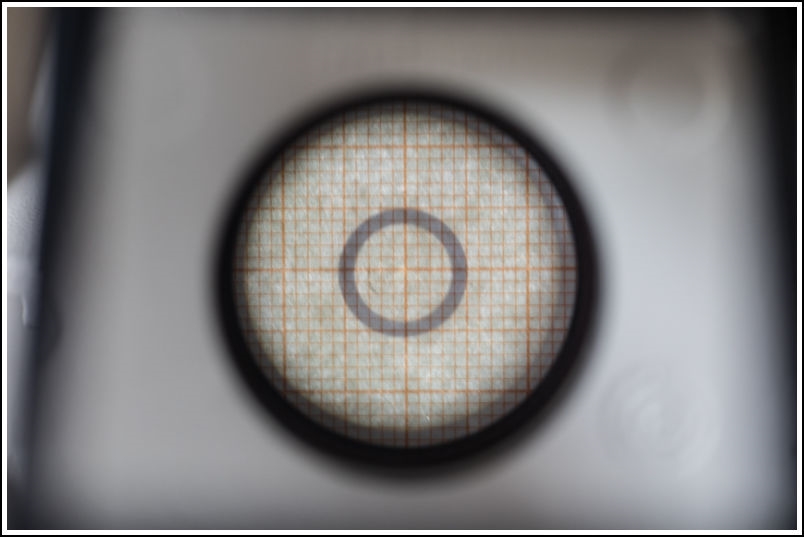

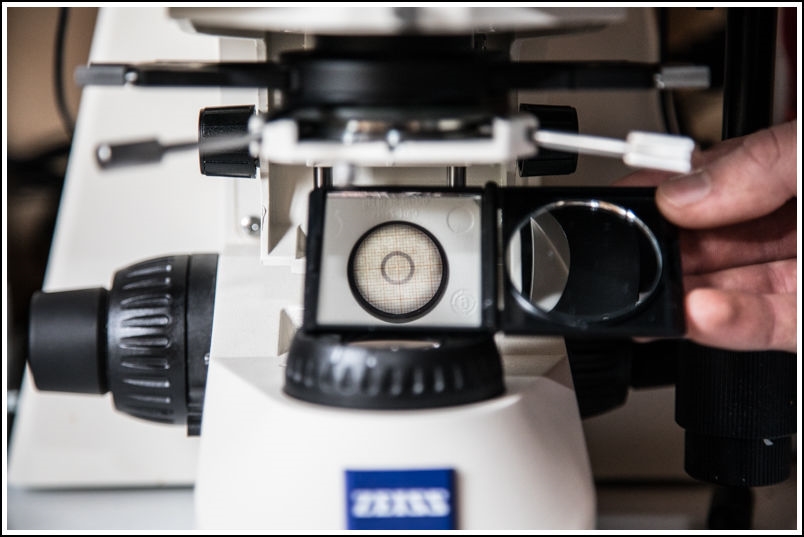

Dann den Kondensor auf die richtige Einstellung gebracht > Mik-Beleuchtung ausgeschaltet > Filterschieber in den Kondensor reingeschoben > durch ein Okular mit einer Halogenstirnlampe geleuchtet > mit einem kleinen Spiegel von unten auf das Milimeterpapier geschaut > der Phasenkontrastring hat sich perfekt auf dem Millimterpapier abgebildet





Dein Tipp war genial und hat mir sehr weitergeholfen.

@ Safari
wenn es klappt dann berichte ich (3D-Zeichnung wird es aber nicht werden  )

Viele Grüße

Gerald
