Hallo Foristen,

2014 und 2015 habe ich mit mehreren Beiträgen über das MBS-10 berichtet. Mit diesem Beitrag stelle ich zur besseren Information die verstreuten Beiträge über die vielfältigen Nutzungsmöglichkeiten des MBS-10 als Links zusammen und ergänze sie.

Das MBS-10 mit der Grundausstattung für Auflicht und Durchlicht mit dem Hauptobjektiv 1 x kann durch ergänzende Komponenten für kombinierte Auflicht- und Durchlichtbeleuchtung, polarisiertes Licht, Dunkelfeld, Farbkontrast, Längenmessung, Flächenmessung, mit Vorsatzobjektiv 2 x für stärkere Vergrößerungen, mit Objektiv 0,5 x und schwächeren Okularen für größere Objektfelder sowie mit 2D-und 3D-Fototubus für die Mikrofotografie genutzt werden.

• Der Vergrößerungsbereich beträgt dann ca. 2 x bis 196 x und der dazugehörige Objektfeldbereich (Gesichtsfeld-oder Sehfeldbereich) ca. 83 mm bis 1 mm.

Grundausstattung MBS-10

Stativ mit Durchlicht-und Auflichttisch • Triebkasten • Objektivträger • Binokularer Schrägtubus • Objektiv 1 x • Okulare 8x/23 und 14x/17 • 2 Tischeinsätze • Armstützen • Beleuchtung • Holzkoffer.

Vertiefende Informationen über das MBS-10 siehe Link zum Beitrag: Eigene Beschreibung und Gebrauchsanweisung des Stereomikroskops MBS-10.

https://www.mikroskopie-forum.de/index.php?topic=21253.msg159012#msg159012


Nutzung  der Grundausstattung des MBS-10 mit zusätzlichen Komponenten für die Beleuchtung:

1.  Durchlichtbeleuchtung mit Hellfeld z.B. :  Vor dem Lichtrohr • Helle LED-Taschenlampe • DIA-Projektor • Diffusor vor Lichtrohröffnung mit Klebeband befestigt.

2.  Auflichtbeleuchtung mit Hellfeld z.B. :  2 JANSJÖ-2 W LED-Leuchten • Kaltlichtquelle LEICA KL 1500 electronic mit 3 Schwanenhalslichtleitern • Joghurtbecher-Diffusor.

3.  Kombinierte Auflicht-Durchlichtbeleuchtung :  Diese gemischte Beleuchtung ist bei teiltransparenten Präparaten vorteilhaft !

4.  Großflächige schräge Auflichtbeleuchtung :  Zur Betrachtung von großflächigen Objekten mit niedriger Vergrößerung verwende ich einen DIA-Projektor auf einem selbst gebastelten Holzunterbau. Man kann
     damit das maximal 83 mm große Objektfeld des MBS-10 homogen ausleuchten. Wenn man häufiger großflächige Objekte betrachtet, lohnt sich für eine optimale Beleuchtung ein zweiter DIA-Projektor mit
     Unterbau, damit man das Objekt beidseitig unter einem Winkel von 30° bis 45 ° beleuchten kann.

     Tiefergehende Informationen zu dieser Nutzungsvariante siehe Link zum Beitrag: Großflächige schräge Auflichtbeleuchtung für Stereomikroskope und Mikroskopie mit einem Diaprojektor. Und Ergänzung.

https://www.mikroskopie-forum.de/index.php?topic=20681.msg154961#msg154961

https://www.mikroskopie-forum.de/index.php?topic=20699.msg155101#msg155101

5.  Durchlichtbeleuchtung mit polarisiertem Licht :  Polarisiertes Licht ist erforderlich für Übersichten von doppelbrechenden Präparaten wie z.B. Gesteinsdünnschliffen.

     Tiefergehende Informationen  zu dieser Nutzungsvariante siehe Link zum Beitrag:  Durchlicht-Polarisation mit dem Stereomikroskop MBS-10 • Komponenten.

https://www.mikroskopie-forum.de/index.php?topic=20471.msg153595#msg153595

6.  Durchlicht-Dunkelfeld :  Die Durchlicht-Dunkelfeldbeleuchtung rettet manche kontrastarme Präparate !  Auch die Betrachtung von dickeren Gesteinsdünnschllffen im Dunkelfeld ist interessant !
     Für das Objektiv 1 x  habe ich mit einfachen Mitteln einen Dunkelfeldkondensator mit Zentralblende gebastelt. Siehe Link:  Eigenbau-Dunkelfeldkondensor mit Zentralblende.

https://www.mikroskopie-forum.de/index.php?topic=20253.msg152035#msg152035

     Für stärkere Vergrößerungen eignet sich bei Durchlicht-Dunkelfeld ein Kardioidkondensor. Siehe Link:  Stereomikroskop MBS-10 • Dunkelfeldmokroskopie mit Kardioidkondensor.

https://www.mikroskopie-forum.de/index.php?topic=23878.msg177353#msg177353

     Auflicht-Dunkelfeld :  Man kann jedoch bei plastischen Präparaten auch mit einer sehr flachen Auflichtbeleuchtung (Winkel < ca. 15 °) ein oft nützliche Auflicht-Dunkelfeld erzeugen, wenn man mit
     zwei Lampen von entgegengesetzten Seiten beleuchtet, dabei fällt kein direktes Licht in das Objektiv des Stereomikroskops.

7.  Farbkontrast :  Durch farbige Kontrastfilter, z.B. Grünfilter, kann häufig der Bildkontrast verbessert werden. Die Filter mit ø 32 mm kann man in die Filterfassungen des Göke Filterschiebergehäuses
     einlegen. Größere Filter kann man auch vor der Lichtrohröffnung mit Klebeband befestigen.

8.  Gleittisch :  Mit einem Gleittisch lassen sich Objekte feinfühlig verschieben und drehen. Einen Eigenbau-Gleittisch mit 7 mm Bewegungsspiel erhält man, wenn man eine Petrischale  aus glasklarem
     Kunststoff oder Glas mit ø 93 mm als Tischeinsatz benutzt. Das ist natürlich kein echter Gleittisch aber ein nützlicher Behelf.

9.  Kugeltisch :  Auf dem Kugeltisch können plastische Objekte wie Pflanzen, Insekten, Mikromounts mit Haftpast befestigt und von allen Seiten untersucht werden. Ich benutze dazu den Herrmann´schen
     Kugeltisch. Wenn man den Kugeltisch mittig auf den Gleittisch stellt, kann man ihn etwas verschieben und drehen. Siehe Link:  Kugeltisch für Stemis.

https://www.mikroskopie-forum.de/index.php?topic=32553.msg240278#msg240278

10. Tischeinsatz mit Objektführer :  Der Tischeinsatz mit Objektführer erleichtert die systematische Durchmusterung von Auf-und Durchlichtpräparaten auf Objektträgern. Ich habe von einem ausgedienten
      Hertel & Reuss Mikroskop den Objektführer auf einem Metalleinsatz ø 100 mm befestigt und kann dadurch das Präparat verschieben und drehen.

11. Probentopf :  Mit einem selbstgebastelten farbig ausgekleideten Probentopf erhält man bei schräger Beleuchtung des Objektes eine kontrastreiche Abbildung des Objektes mit gleichmäßig farbigem
      Untergrund (Weltraumeffekt) ohne störende Effekte durch Staubpartikel. Siehe Link:  Probentopf für Stereomikroskope und Makroskopie.

https://www.mikroskopie-forum.de/index.php?topic=20156.msg151308#msg151308

12. Helligkeit ausgleichen :  Zur Aufhellung dunkler Objekte eignet sich ein ringförmiger Diffusor um das Präparat. Als Diffusor eignet sich gut ein abgeschnittener Joghurtbecher. Man kann jedoch auch
      mehrere Lagen von transparenten genarbten Sichthüllen zu einem Zylinder formen und den Stoss mit glasklarem Klebefilm ankleben.

13. Schatten entfernen und farbigen Untergrund herstellen :  Unerwünschte und zu harte Schatten verschwinden durch Höherlegen des Präparates auf eine Glasplatte. Ein farbiger Untergrund hilft zugleich
      auch noch Fotos von eintönigen Präparaten interessanter zu gestalten.
      Wenn man bei dem MBS-10 den Klarglaseinsatz ø 100 mm abnimmt, den Spiegel waagerecht stellt, farbige Kartonscheiben ø 70 mm auf den Spiegel legt, den Glaseinsatz wieder auflegt, kann man bei
      schräger Beleuchtung das Objekt schattenfrei auf farbigem Untergrund betrachten und fotografieren.

14. Farbig gestalten :  Wenn Objekte bei einfarbiger Beleuchtung eintönig wirken, kann man mit farbiger Beleuchtung manchmal interessante Ergebnisse erzielen.

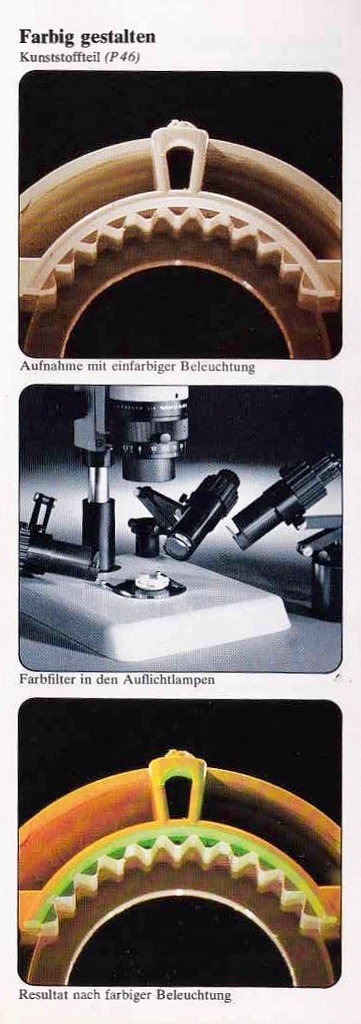

      Ein schönes Beispiel dafür findet man in der informativen Wild Heerbrugg/Leitz-Broschüre (1979) " Praktische Makro-und Mikrophotographie ".


      Die Kaltlichtquelle LEICA KL 1500 electronic hat z.B. für die Schwanenhalslichtleiter Farbfiltervorsätze blau, grün, gelb und rot. Mir ist es jedoch bisher noch nicht gelungen, damit solche farbige
      Differenzierung zu erzielen, wie sie in dem Beispiel gezeigt wird.

15. Längenmessung mit dem Messokular 8 x / 23 :  Siehe Link:  Stereomikroskop MBS-10 • Längenmessung mit dem Messokular 8 x / 23.

https://www.mikroskopie-forum.de/index.php?topic=20158.msg151310#msg151310

16. Flächenmessung mit dem Messokular 8 x / 23 :  Siehe Link:  Stereomikroskop MBS-10 • Flächenmessung mit dem Messokular 8 x / 23.

https://www.mikroskopie-forum.de/index.php?topic=20154.msg151305#msg151305

Anmerkung:  Die Daten des Messokulars und das Auswechseln der Skalen-oder Netzplatte werden in dem 1. Link " Eigene Beschreibung und Gebrauchsanweisung des Stereomikroekops MBS-10 " auf Seite 11
                    genau beschrieben.

Hinweis:       Die Beschreibung der Fototuben  2 D und 3 D erfolgt in späteren Beiträgen.

Hallo Mikrofreunde,

ich hoffe, dass diese Zusammenstellung für die Besitzer des MBS-10 nützlich ist und zu eigenen Anwendungsversuchen anregt.

Mit herzlichen Mikrogrüßen

Jürgen aus Hemer
