Zeiss IM35 Einlage/Adapter zur Verwendung von grossen Deckgläsern

[ImperatorRex]

Hallo liebe IM Freunde,
von einem Forummitglied habe ich vor einiger Zeit ein sehr schönes IM35 erworben (lieber KH, ich nenne hier nicht Deinen Namen   )

Als besonders praktisch hat sich hier der Kreuztisch mit Aufnahme für Objektträger erwiesen. Dank Vermittlung von KH hat mir dann ein ehemaliges Forummitglied eine spezielle Adapterplatte angefertigt. Diese Adapterplatte wird an Stelle des Objektträgers eingelegt, mit diesem können wiederum Deckgläser mit 60mm Breite verwendet werden. Damit können alle "normalen" Objetive an dem IM verwendet werden, spezielle Objektive mit langem Arbeitsabstand werden nicht benötigt.

Hierzu ein paar Fotos:

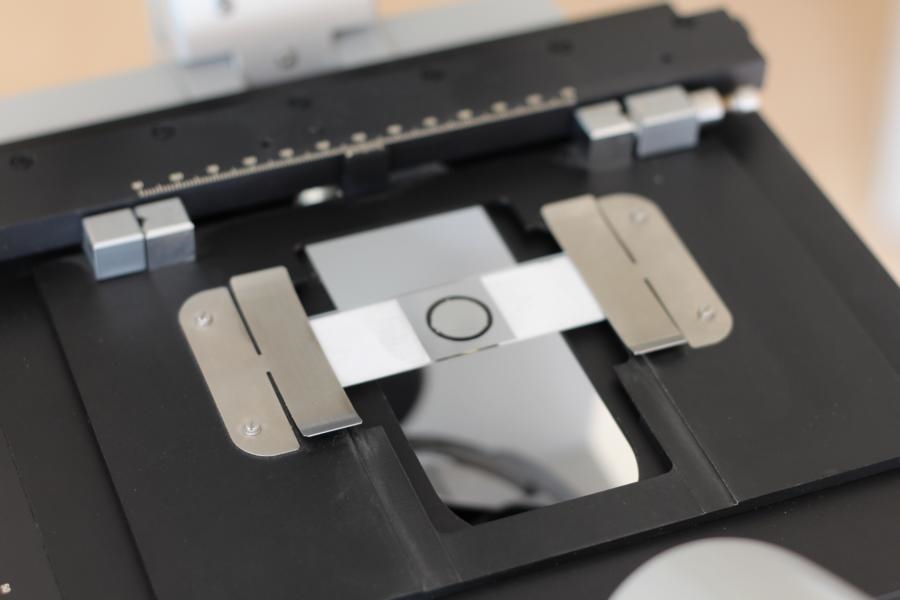

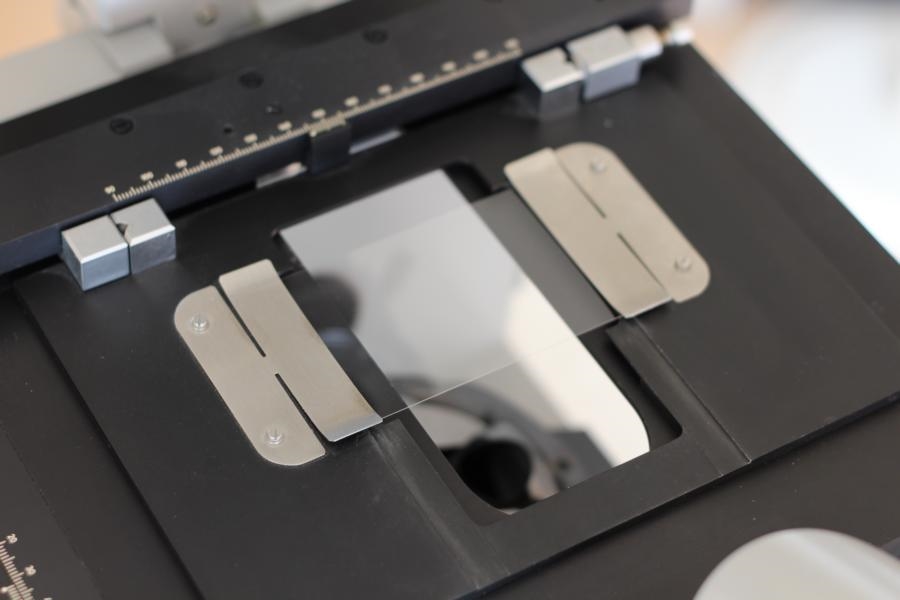

Kreuztisch mit eingelegtem Objekttäger:

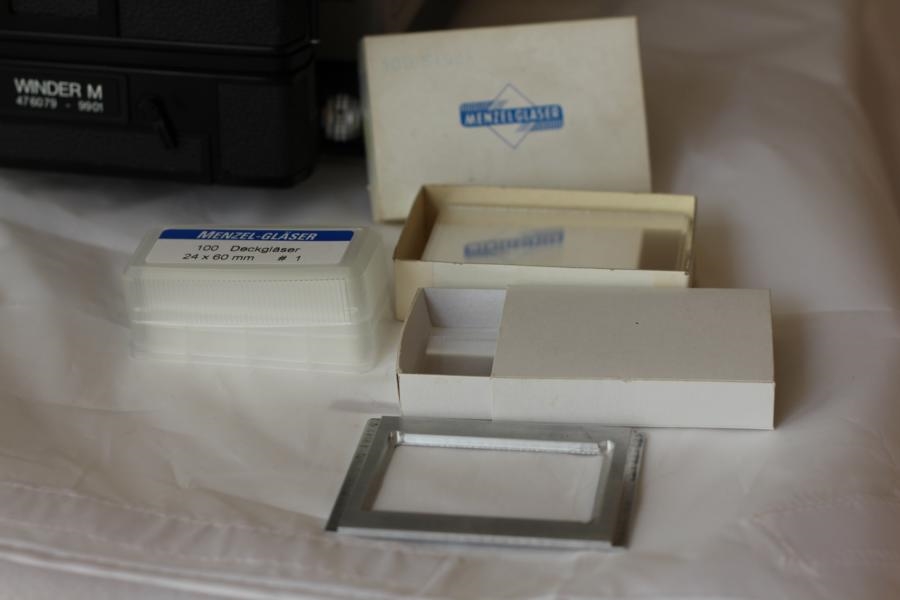

Ab und an findet man in der Bucht relativ günstige Angebote zu größeren Deckgläsern.



Die grossen Deckgläser 76mm x 50mm können direkt, auch ohne Adapter in den Tisch eingelegt werden. Durchbiegung ist dabei auch nicht wirklich ein Problem.

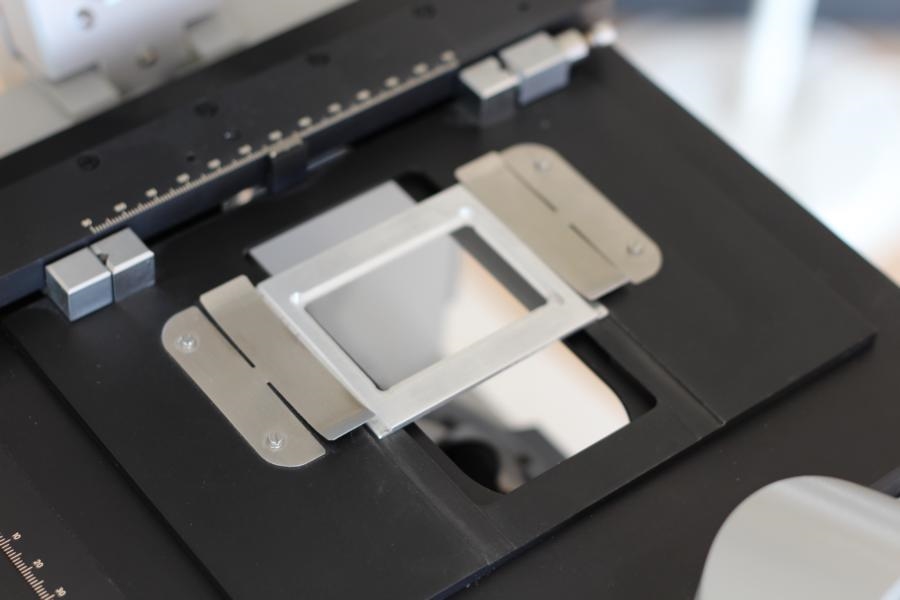

Für die Deckgläser 60mm x 40mm verwende ich den Adapter aus Aluminium:



Da dieses Deckglas an allen Seiten aufliegt, ist dies die bevorzugte Variante um auch relativ große Plankton-Kammern zu verwirklichen.

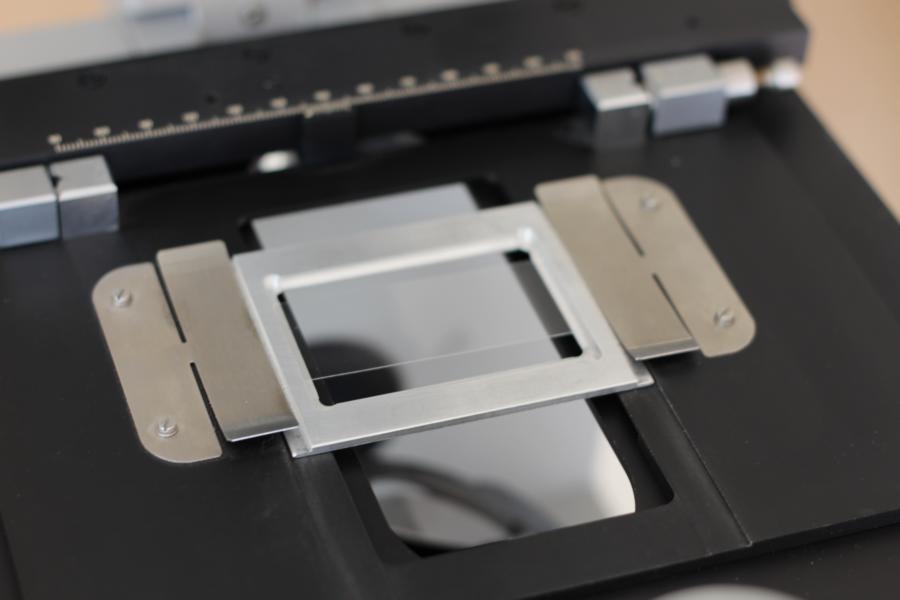

Für das Tagesgeschäft sind diese großen Deckgläser aber zu "rar" und zu teuer. Hier verende ich stattdessen die Deckgläser 24x60mm. Diese können auch in den Adapter eingelegt werden. Habe von diesen Deckgläsern kürzlich in der Bucht erst 3000 Stück günstig erworben. Das sollte eine Weile reichen



Fazit: ... das Zeiss Universal verwende ich seitdem kaum noch!

Welche Selbstbau-Adapter habt Ihr sonst noch in Verwendung?

viele Grüße

Jochen

[Dr. Jekyll]

Hallo Jochen,

anbei einige Selbstbau-Adapter, welche ich verwende:

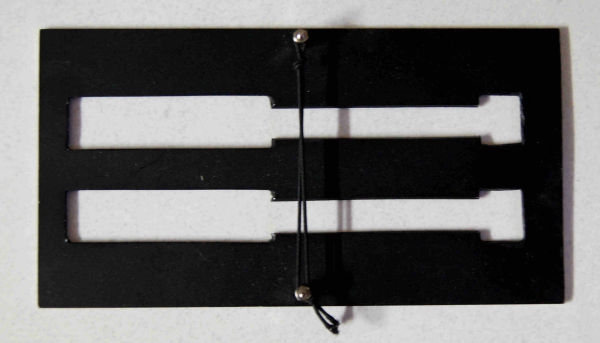

Für Bellco-Röhrchen mit flachem Boden

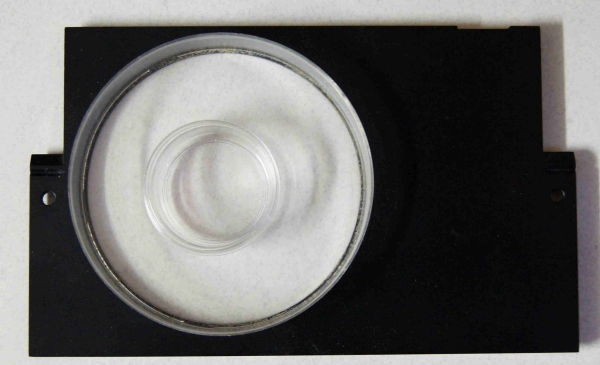

Für kleine Petrischalen 35mm verwende ich einfach eine große Petrischale und mache ein entsprechendes Loch hinein.
Durch den Wulst am Boden der kleinen Schale wird diese im Loch fixiert:

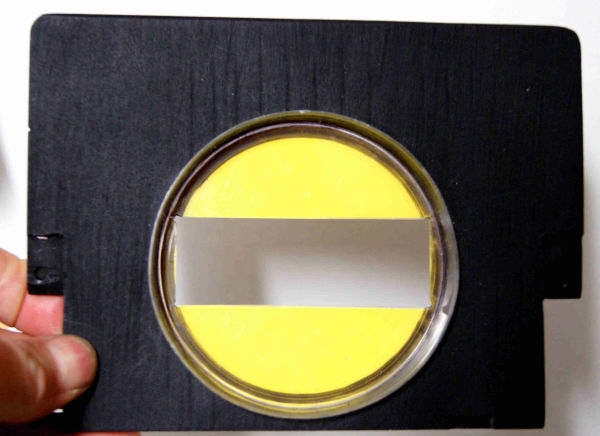

Für Objektträger habe ich einen Tischeinsatz aus Kunststoff gefertigt, eine Petrischale hineingeklebt und eine entsprechende Aussparung in deren Boden gesägt. Die Objektträger werden beim Wechsel mit einem kleinen Saugnapf entnommen.
Den Boden der Petrischale habe ich mit Klebeband (gelb) beklebt, damit sie besser gleitet.



Beste Grüße
Harald

[ImperatorRex]

Hallo lieber Harald,
gute Idee mit der Petrischale aus Kunststoff als Adapter.

Belco-Röhrchen habe ich zuvor noch nicht gesehen. Der Adapter bzw. Halter der Röhrchen ist ja einfach genial! Wurdest Du da von einem "kommerziell" erhältlichen Röhrchen-Halter inspiriert oder ist das ein "Patent" von Dir?

viele Grüße

Jochen

[Dr. Jekyll]

Hallo Jochen,

der Halter für die BELLCO-Röhrchen ist auf meinem Mist gewachsen ;-)

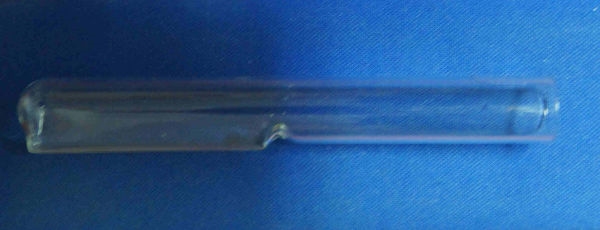

Habe eben einmal nach den Röhrchen gegoogelt und festgestellt, dass die richtige Bezeichnung Leighton-Röhrchen lautet.
Ich kannte sie aus meiner Laborzeit nur als BELLCO-Röhrchen.


Beste Grüße
Harald

[Dr. Jekyll]

Hier noch ein paar Tischeinlagen Marke "Eigenbau":

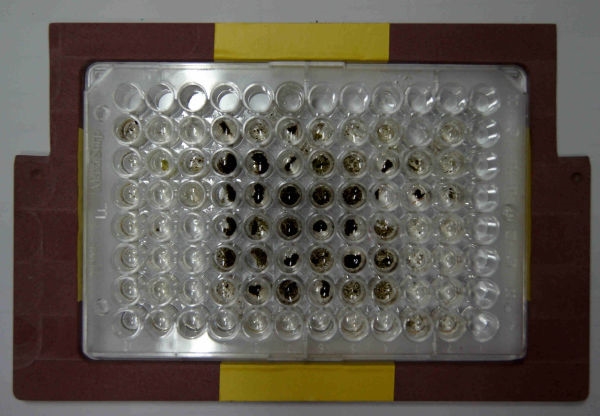

Für Mikrotiterplatten

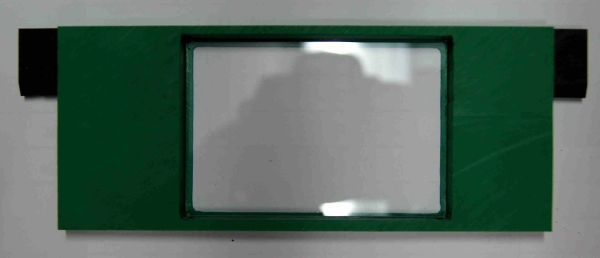

Für große Objektträger:



Die großen Objektträger können entnommen werden und durch entsprechende Deckgläser ersetzt werden.
Eine zweite Variante habe ich mit fest verklebtem Objektträger.

Gruß
Harald

[ImperatorRex]

Hallo Harald,
also Du hast Dir ja ein schönes Sortiment an Adaptern angefertigt, Kompliment!
Warum hast Du bei dem einen Adapter den Objektträger fest verklebt? Der Objektträger ist doch bestimmt recht schwer und sollte dadurch schön satt im Adapter liegen bleiben?

viele Grüße

Jochen

[Dr. Jekyll]

Hallo Jochen,

Den zweite Adapter für große Objektträger habe ich für DIC-Anwendung. Durch den Boden einer Kunststoffpetrischale
ist mir das Bild zu bunt und meine Glaspetrischalen passen nicht in die Tischeinlage. Außerdem ist der Boden der Glaspetrischalen nicht sehr gleichmäßig, mein 40iger LD-Objektiv ist da sehr empfindlich.

Beste Grüße
Harald

[ImperatorRex]

Hallo liebe Zeiss IM35 Nutzer :-)

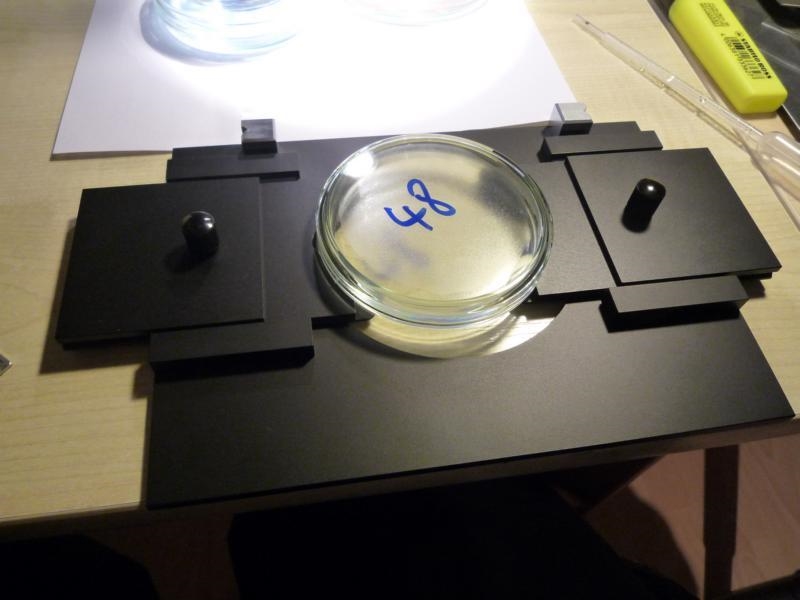

Es gibt ja eine Vielzahl an Tischeinlagen für das Zeiss IM, darunter auch verschiedene Halter für Petrischalen. Eine mir bislang unbekannte Variante konnte ich kürzlich erwerben, diese finde ich sehr praktisch und daher möchte ich diese hier vorstellen:

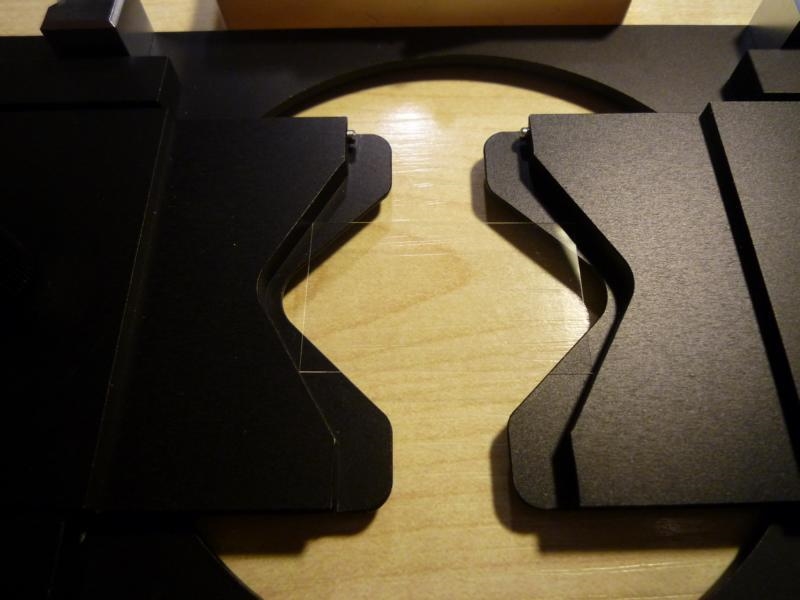

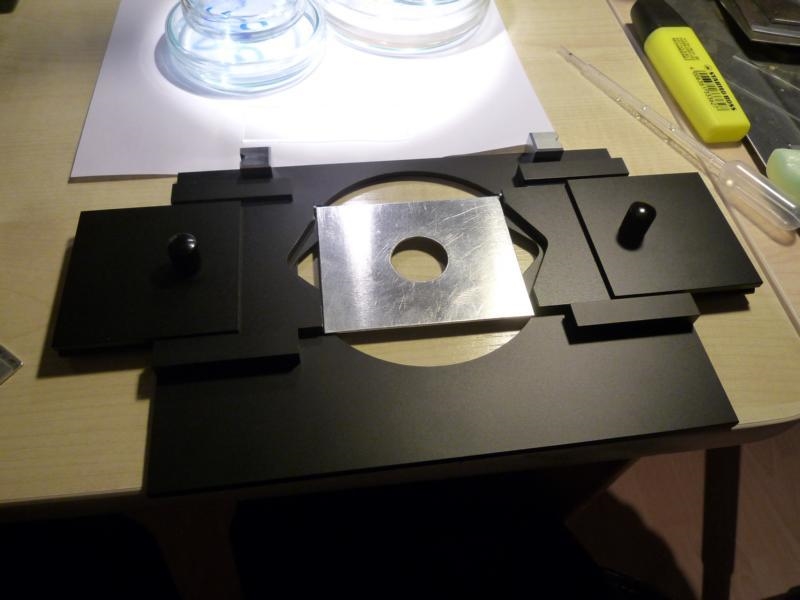

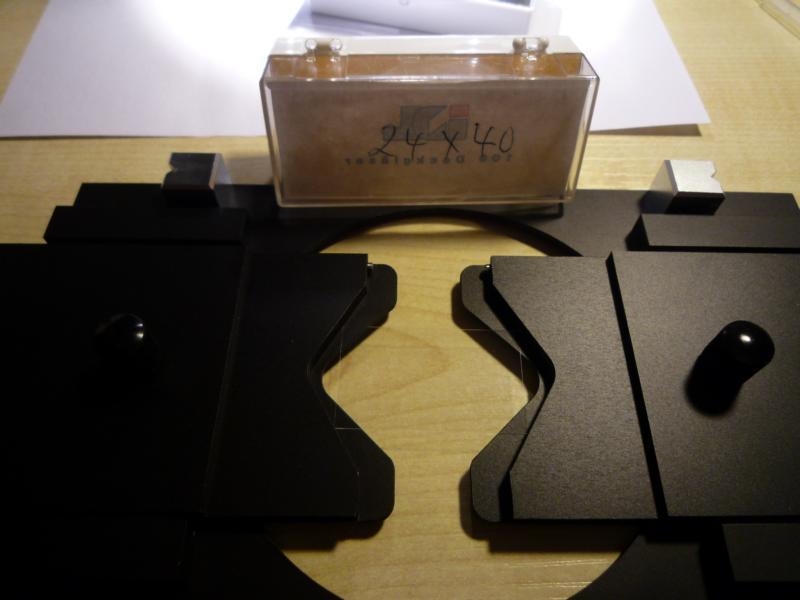

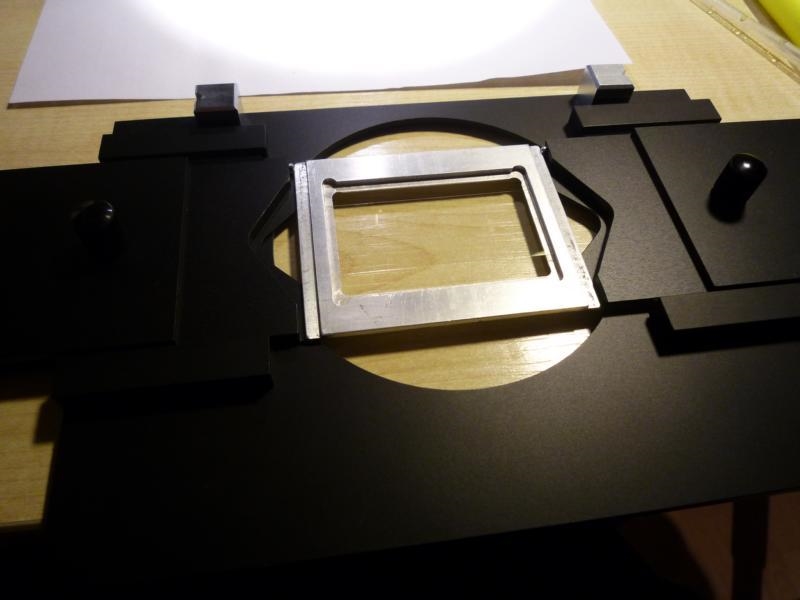

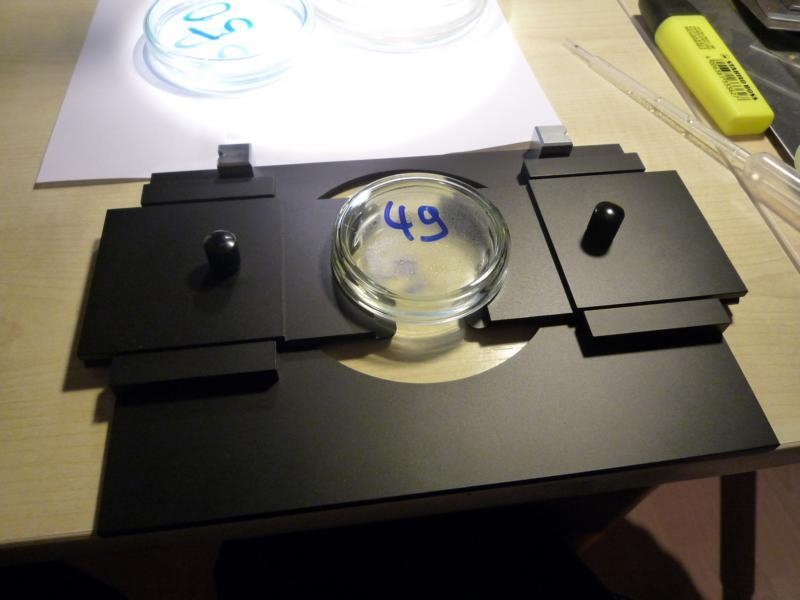

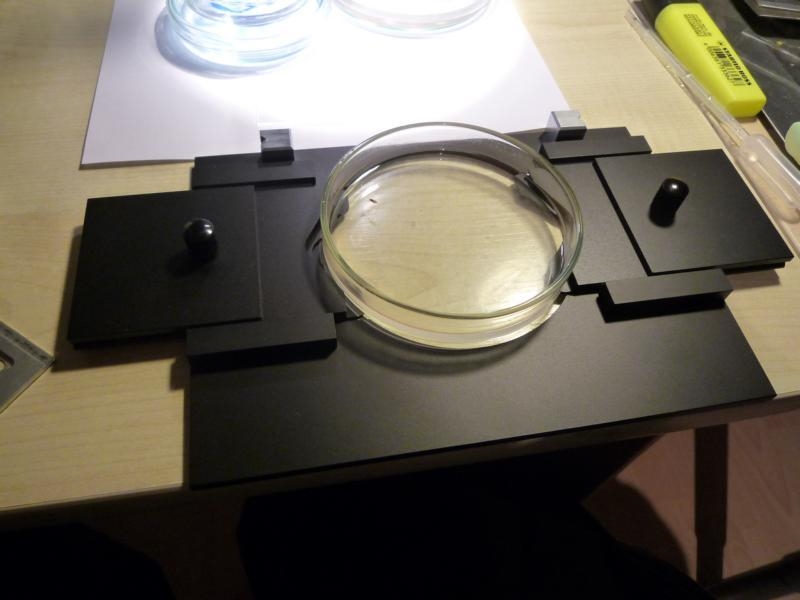

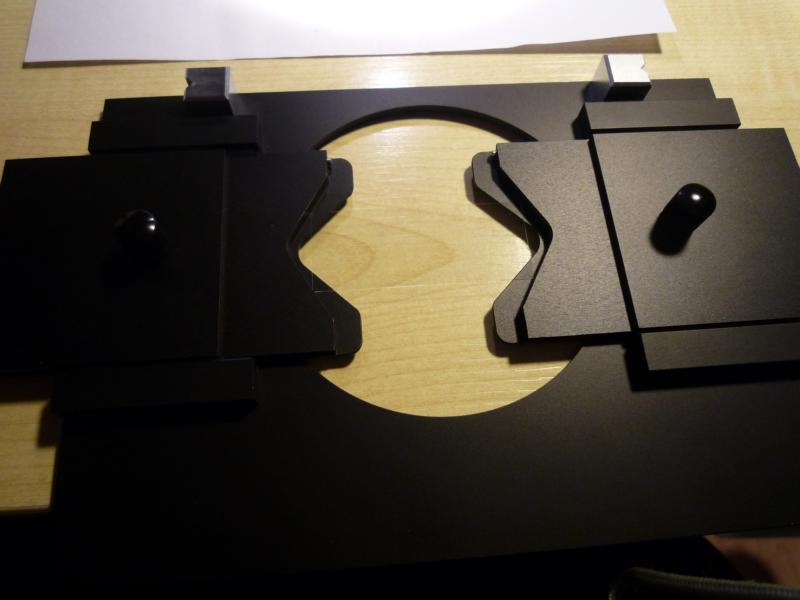

Die Tischeinlage läuft unter der Nr 47 17 38 als Tischeinlage/Halter für Petrischalen. Die Aufnahme ist verstellbar, die Klauen des Halter erlauben die Aufnahme verschiedener Petrischalendurchmesser. Sehr praktisch ist, dass damit auch Objektträger, diverse Deckgläser und Einlagen verwendet werden können.

Nachfolgend ein paar Fotos:



















Liebe Grüße
Jochen

[Dr. Jekyll]

Hallo Jochen,

Sehr interessantes Teil. Danke für die Bilder.
