Zeiss Durchlichtbeleuchtung für SteMis

[Jürgen Boschert]

Hallo zusammen,

weiß jemand vielleicht, wie die universelle Durchlichtbeleuchtung für SteMis von Zeiss aufgebaut ist, kann man so etwas evtl. nachbauen ?

Beste Grüße !

JB

[Klaus Herrmann]

Hallo Jürgen,

der runde Topf mit 2 Beleuchtungsrohren ist sehr aufwendig, der ist mit einfacher Bastelarbeit nicht nachzuvollziehen. Da ist noch eine Kollektorlinse drin die den verschiedenen Mikroskopen I bis IV b individuell zugeordnet ist.

Für die neueren gibt es eine Billiglösung: kleines Käschtle mit Mattspiegel drin.

Ich hätte aber einen Durchlichttisch vom Ultrapot, der sehr stabil ist. Muss mal Bilder machen zur Verdeutlichung.

[Werner Jülich]

Welche Durchlichtbeleuchtung meinen Sie denn genau?

Werner Jülich

[Jürgen Boschert]

Hallo,

@ Klaus: Herzlichen Dank für Deine Antwort.

@ Herr Jülich: Ich dachte an die Version, wie sie als Zubehör ab SV 6/11 angeboten wurde mit dem rechteckigen Tisch; es gab / gibt sie in der Version für 2 x 20 W Halogenleuchten und für Glasfaserbeleuchtung.

Beste Grüße !

JB

[Werner Jülich]

Hallo Herr Borchert,
man kann sicher auch Nachbauen, je nach Erfahrung, Geduld und Ausrüstung. Bei solchen Einzelanfertigungen sehe ich immer die Gefahr, dass man dann bei der nachkalkulation auf einen Stundensatz von 3 Euro kommt.
Werner Jülich

[Klaus Herrmann]

Hallo Jürgen und Durchlichtfans,

jetzt habe ich den - vermeintlichen Zeiss_Durchlicht-Tisch aus der Kiste geholt, er ist aber, wie mir die Lampe zeigt vom Leitz-Panphot, das immer noch auf einen Käufer wartet. Exemplarisch ein Großhirnschnitt, der seine Bezeichnung "groß" zurecht trägt!

Hier und beim CZ-Tisch habe ich die Beleuchtung mit der Promicron LED modernisiert








Dann der CZ-Duchlicht_Tisch der älteren Stemi-Generation hier mit dem immer noch schönen IVb. Schön auch der Polzusatz mit Analysatorschieber zum Klemmen. Der hat auch noch eine Stellung Analysator plus Lambda. Der Tisch kann mit verschiedenen Typen kombiniert werden vom I bis IVb es wird nur die Linse ausgetauscht.

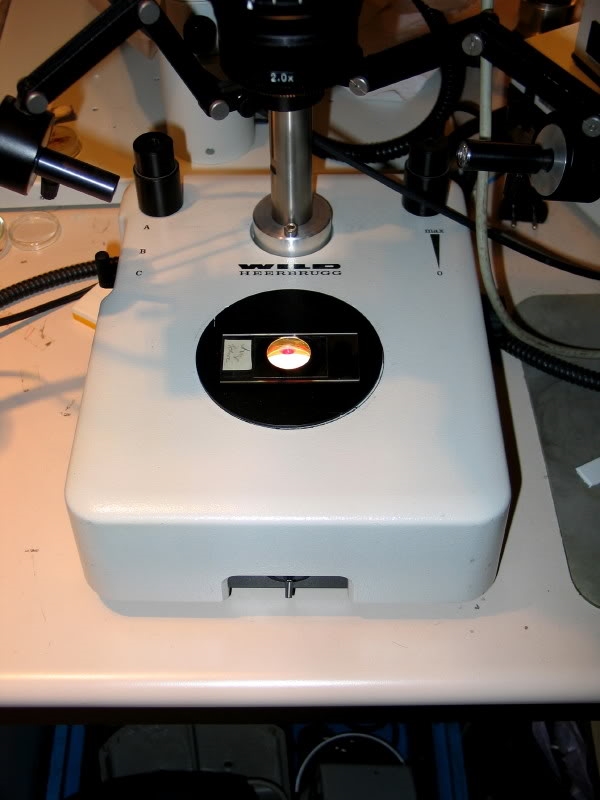

Zum Schluss noch der auch sehr vornehme Wild-Durchlicht-Tisch

[A. Büschlen]

Hallo Herr Boschert,

Sie haben ja bereits einige weiterführende Hinweise erhalten. Ich habe hier noch ein Beispiel von einem Zeiss Stemi I. Das hier gezeigte Stemi verfügt über ein 6,3x Objektiv und Okulare mit 10x Vergrösserung. Die Beleuchtung eignet sich für Auf- und Durchlicht.



Freundliche Grüsse

Arnold Büschlen

[TPL]

(...)Ich dachte an die Version, wie sie als Zubehör ab SV 6/11 angeboten wurde mit dem rechteckigen Tisch; es gab / gibt sie in der Version für 2 x 20 W Halogenleuchten und für Glasfaserbeleuchtung.

...nur zur Erinnerung .

Schönen Gruß, Thomas

[Klaus Herrmann]

Noch eine kleine Anmerkung für besserwisserische Erbsenzähler:

Es ging hier um die Frage nach einer eventuellen Bastellösung, die das Original nachempfindet.

Und auch das für Besserwisser: es gibt verschiedene originale Zeiss-Varianten für SV 6-11!

Ich selbst benutze den von mir hier gezeigten Wild-Durchlichttisch an meinem Olympus SZX 12 mit großem Erfolg. Dem Mikroskop ist es nämlich schnurzpiepegal aus welchem Tisch das Licht kommt. Es muss nur homogen sein und wenn möglich regelbar!

Auch den alten aber hervorragenden CZ-Topf habe ich da schon eingesetzt, weil die Poleinrichtung tadellos ist!

Mit freundlichen Grüßen

Klaus Herrmann

[A. Büschlen]

Hallo Klaus, was meinst du nun mit "besserwisserische Erbsenzähler" Also, manchmal komme ich einfach nicht ganz mit...


Freundliche Grüsse

Arnold

[Klaus Herrmann]

Lieber Arnold,

das ist eine längere Geschichte.

Aber ich kann Dich absolut beruhigen Du bist wirklich nicht damit gemeint! Ganz im Gegenteil: Dein Beitrag hat ja sehr gut das ergänzt, was ich schon aufgezeigt hatte!
