Frage zur Jansjö Arbeitsleuchte

[ManK]

Die gesamte Wärme der LED wird über Wärmeleitung an die Umgebung abgeführt.
In diesem Fall 4,2W.

wieso eigentlich 4,2W?
bei mir sind 3Watt Netzteile dabei (4V 0,75A)
gibts andere Ausführungen?
Grüsse
ManK

[reblaus]

Hallo -
messt mal den Strom nach - der wird bei vielen der billigen Netzteil/LED-Kombinationen sehr euphemistisch angegeben!
Gruß
Rolf

[soko]

4,3W

so stet es im IKEA Internet

[Peter V.]

Hallo!

Noch ein Hinweis zur "Jansjö":

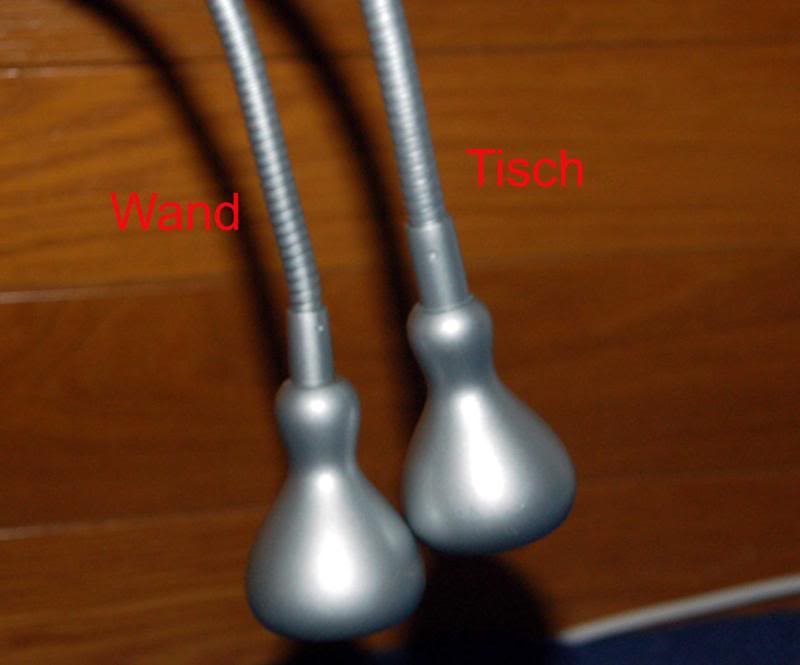

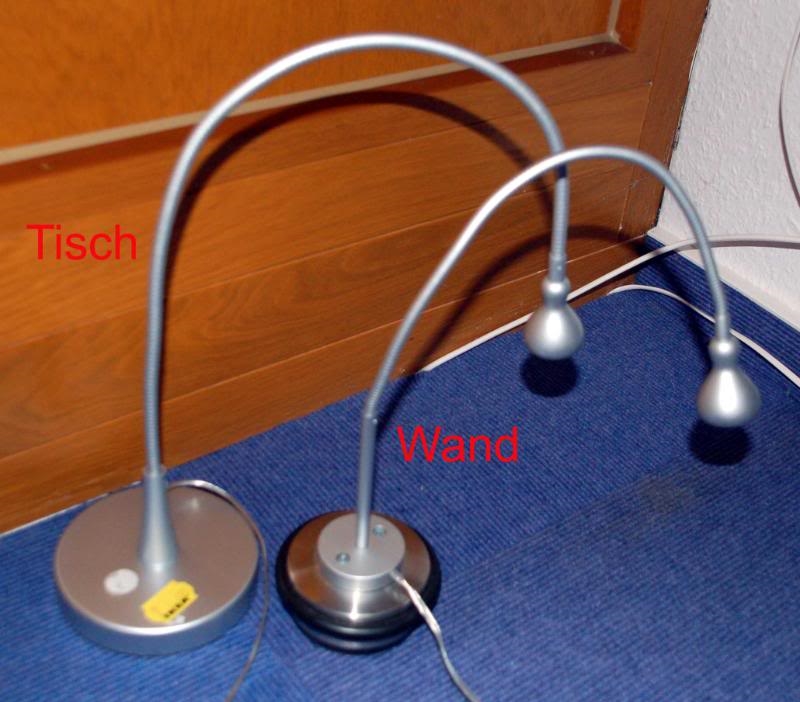

Der Schwanenhals der Tischlampe ( Arbeitsleuchte ) ist länger und kräftiger als bei der Wandversion.

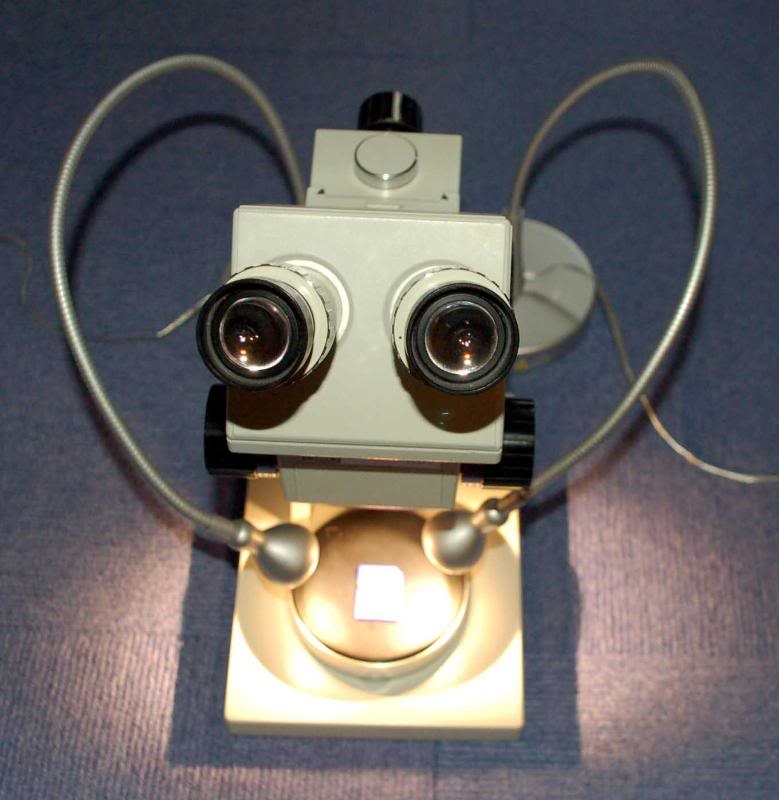

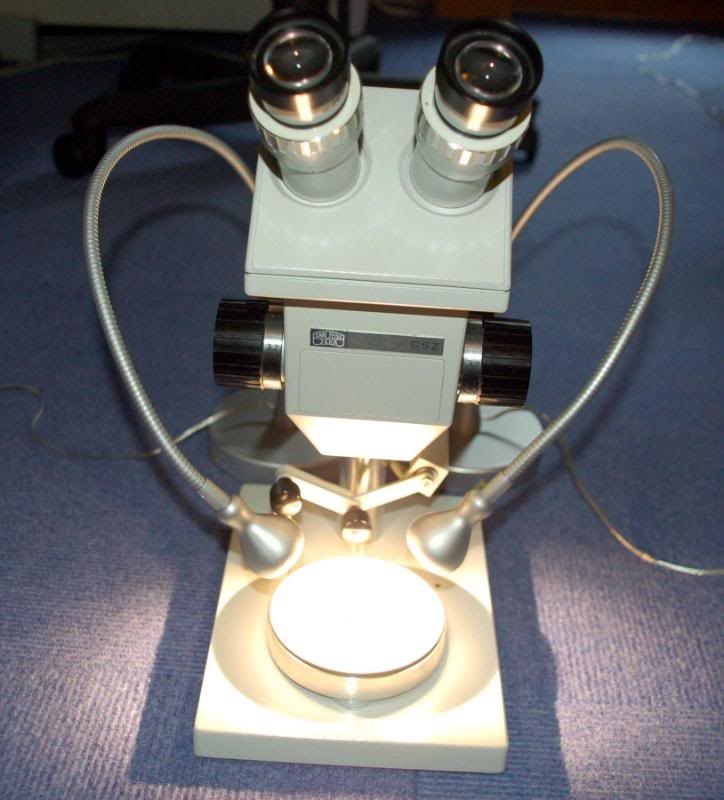

Auf weiteren Fotos seht Ihr den Einsatz der Jansjö am Stemi. Beide Leuchten zusammen 19.98 EUR. Und ich finde, es sieht durchaus nicht "unprofessionell" aus!









Herzliche Grüße
Peter

[Frank D.]

Hallo Peter,

jetzt sind ja schon einige Bilder der Leuchte gezeigt worden.
Würdest Du aber bitte einmal das Reflektorgehäuse von der Seite und von schräg unten aufnehmen?

Der Grund:
Wenn das Schutzglas (oder die Linse) nicht über den Reflektorrand hinausragt, wäre vielleicht die Montage eines Polfilters in Drehfassung, zur Reduzierung von Lichtreflektionen, möglich.

Liebe Grüße
Frank

[Bernhard Lebeda]

Der Grund:
Wenn das Schutzglas (oder die Linse) nicht über den Reflektorrand hinausragt, wäre vielleicht die Montage eines Polfilters in Drehfassung, zur Reduzierung von Lichtreflektionen, möglich.

Liebe Grüße
Frank

Hallo Frank

das müsste ich eigentlich verstehn, oder? Wahrscheinlich mal wieder ein Knick in meinen optischen Kenntnissen! Nach meinem bescheidenen Kenntnisstand eliminiert man Reflexe NACHDEM sie reflektiert haben und somit polarisiert sind. Dann löscht man mit einem Polfilter aus. Welchen Sinn sollte denn polarisierte Auflichtbeleuchtung in diesem Zusammenhang haben?


Danke für Aufklärung.

Viele reflektierende Grüsse

Bernhard

[Frank D.]

Hallo Frank

das müsste ich eigentlich verstehn, oder? Wahrscheinlich mal wieder ein Knick in meinen optischen Kenntnissen! Nach meinem bescheidenen Kenntnisstand eliminiert man Reflexe NACHDEM sie reflektiert haben und somit polarisiert sind. Dann löscht man mit einem Polfilter aus. Welchen Sinn sollte denn polarisierte Auflichtbeleuchtung in diesem Zusammenhang haben?


Danke für Aufklärung.

Viele reflektierende Grüsse

Bernhard

...besser 'nen Knick in der Optik als gar keine Dispersion!

Hallo Bernhard,

du hast natürlich recht ... das Filter vor der Beleuchtungsquelle ist nur die halbe Wahrheit!
Erst ein zweites Polfilter (im beobachtenden Strahlengang) erzeugt bei der Beobachtung im Auflicht das Wunder der Kontrastverstärkung.

Wenn die Beleuchtung mit polarisiertem Licht erfolgt,
zeigt das reflektierte Licht strukturierter Metalloberflächen (z.B. Prägungen oder Kratzer auf Münzen) oder an Mineralien, viele unterschiedliche Schwingungszustände.
Je nach Analysatorstellung können unerwünschte Reflektionen blockiert und interessante Details stärker kontrastiert beobachtet werden.

Sehr schön ist dies auch an einer Spiegeloberfläche zu erkennen.
Bei entsprechender Stellung des Analysators leuchten auch kleinste Staubflusen vor schwarzem Hintergrund (ähnlich dem Dunkelfeld).

Auch wenn durch die Filter eine Menge Licht "verloren" geht, lohnt sich so ein Filteranbau auch an schwächeren Lichtquellen. Zumindest für die visuelle Beobachtung.

Liebe Grüße
Frank

[Werner]

Liebes Forum !

Am Samstag habe ich mir auch zwei Jansjö-deldödeldö-dudödeldu besorgen lassen (Ikea Ottobrunn).

Die Untersuchung ergab folgendes:

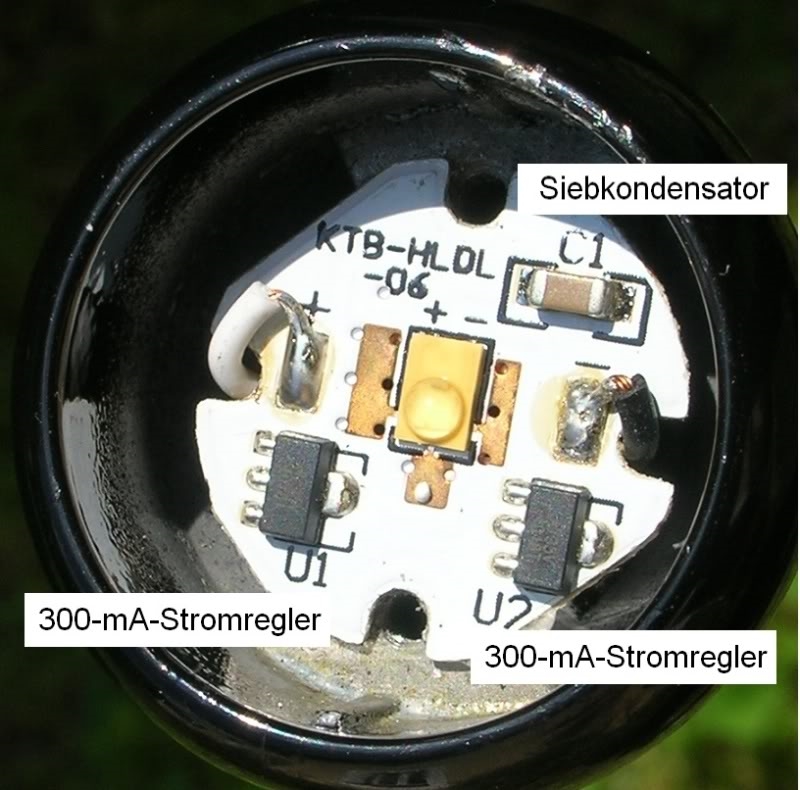

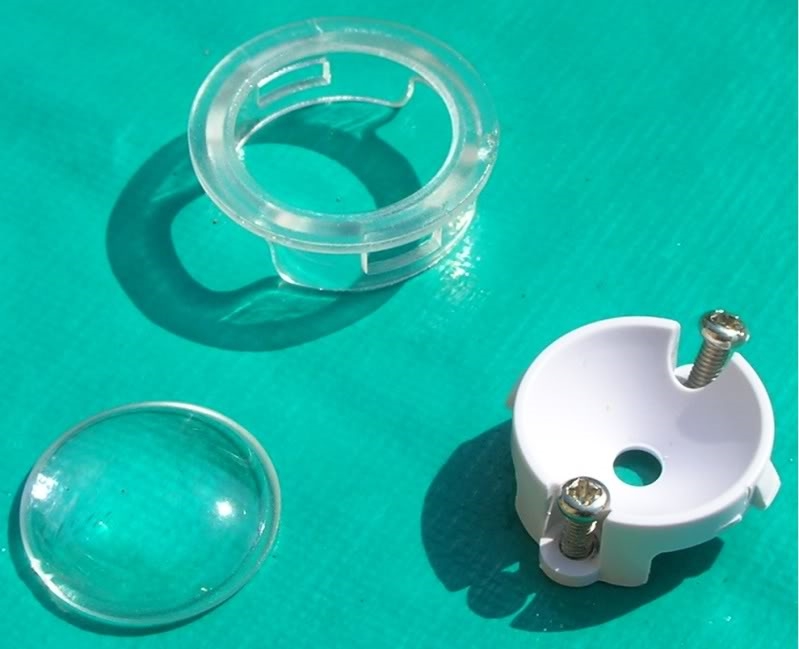

Nach gewaltsamen Entfernen des Linsenhalters und Abschrauben des Reflektors lag die Elektronik zu Tage.



Die kleinen schwarzen Teile sind Stromregler mit 310 +/-10mA, parallelgeschaltet.
Der Lampenstrom ist also etwa 600 mA, gemessen wurden 598 und 589 mA. Die Netzteile liefern 3,98 und 4,04 V.
Die Gesamtleistung am Lampenkopf ist also 4V x 0,6A = 2,4 W.
Durch die Feststromregler ist eine Helligkeitsverstellung elektrisch unmöglich, nur über optische Abschwächer machbar. Für eine elektrische Helligkeitsregelung ist wohl der Aufbau um eine Luxeon-Led oder ähnlich zu empfehlen, vielleicht kann man ja den Schwanenhals verwenden.
Die Jansjö läuft übrigens auch mit den 5V vom PC-Netzteil oder mit 6V aus einem Bleiakku. Ein USB-Betieb ist nicht möglich, USB ist auf maximal 500mA begrenzt.
Ohne Linse ist der Lichtkegel breiter (aber dunkler), für Notbeleuchtung geeignet.
Mit zusätzlicher Kondensorlinse gibt es einen hellen Fleck mit etwa 5cm Breite, für ein Stemi geeignet.

Zum Schluß noch einen Tip für die Helligkeitsmessung:
http://www.pollin.de/shop/dt/NDA3OTYxOTk-/Messtechnik_Uhren/Messtechnik/Multimeter/Digital_Luxmeter_MS6610.html
und
http://www.pollin.de/shop/dt/ODI3OTYxOTk-/Messtechnik_Uhren/Messtechnik/Multimeter/5_in_1_Digital_Multimeter_MASTECH_MS8229.html

Ein Vorteil des Multimeters ist, daß es auch ein beleuchtetes Display hat!
Obwohl ich schon einige Multimeter habe, mußte es das auch noch sein.
Bei Pollin gibt es übrigens auch günstiges Foto-Printpapier und anderen Kram - durchsehen.

Viele Grüße   -   Werner

[ManK]

Hallo Werner,
kennst Du die Typenbezeichnung des 300mA Stromreglers der da verbaut ist?
Dei Bestempelung hat mich nicht schlauer gemacht
schöne Gruße
ManK

[Werner]

Hallo ManK!

Der Aufdruck ist A735V - googeln bringt zwischen einigem Müll einen Link zum Datenblatt:
http://www.kin-track.com/leddrivers/A735.pdf
Daraus habe ich die Informationen.
Google findet die meisten SMD-Aufdrucke, andernfalls (bei "A7" oder so) hilft die Suche nach "SMD-Code" und die Inanspruchnahme des betreffenden Menüs der gefundenen Sites.
Ich hoffe, das hat geholfen.
Gruß   -   Werner

[ManK]

Hallo Werner,
danke für die Info.
Ich hatte nach der Typenbezeichnung gegoogelt aber nichts ordentliches gefunden.
Bei meiner Leuchte ist übrigends der A705T verbaut, d.h. einer mit nur 290mA Strom.
schönen Abend
Manfred
