Frage zum Zeiss Photomikroskop II: Welches Teil fehlt hier?

[Florian Stellmacher]

Hallo Zeiss-Kenner!

An meinem Phomi II befindet sich am Lichtaustritt aus dem Stativfuß anstelle der üblichen Leuchtfeldblende ein Sockel mit Schwalbenschwanzführung, an dem wohl früher einmal ein zusätzliches Teil angebracht war. Dieses Teil habe ich aber noch nie gesehen, ich könnte mir aber vorstellen, dass da z.B. eine Filterkassette wie beim Leica DMLS oder beim Nikon Labophot verbaut war.

Mit diesem Ding sieht das Phomi II etwas ungewohnt aus:


Das Licht fällt durch eine zentrale Bohrung ohne Irisblende, leider auch ohne Abdeckung (Staub!)

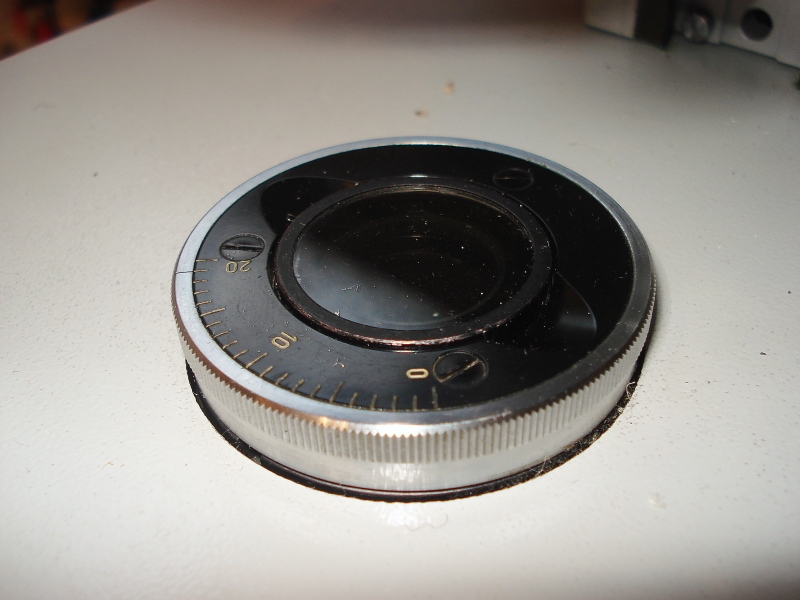

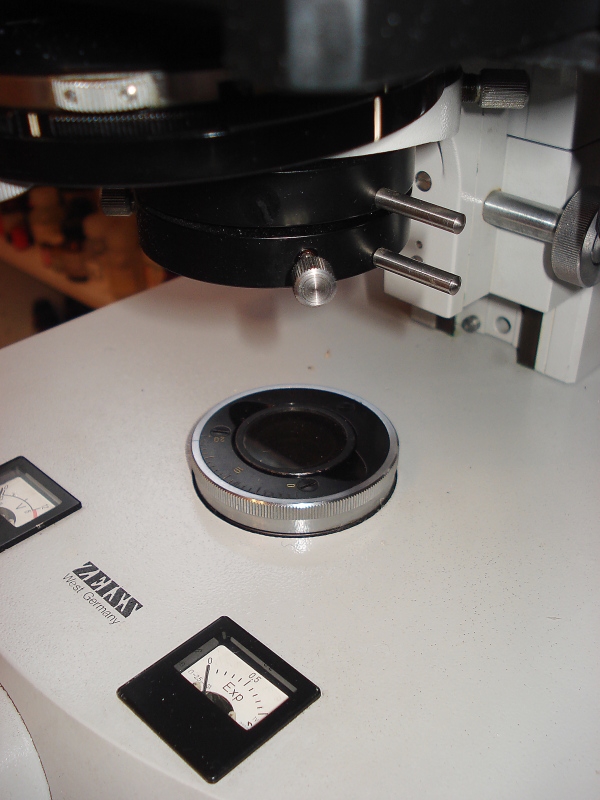

Und so sieht das üblicherweise aus (Phomi III):



Kennt jemand diese Konstruktion und weiß vielleicht jemand, was da eigentlich drauf gehört?

Herzliche Grüße,
Florian

[Jürgen Boschert]

Hallo Florian,

es gab dafür z.B. den Verlaufsfiltermonochromator, der hier aufgeschoben werden konnte. Daneben gab es auch andere Filterschieber, die von der Seite in den unteren Spalt eingechoben werden konnten. Übrigens gab es auch da - wie so oft bei Zeiss -  verschiedene Ausführungen dieser LFB-Einsätze; u.a. gab es auch einen mit einem Lochblendenschieber für die Photometrie.

Beste Grüße !

JB

[Florian Stellmacher]

Lieber Jürgen,

vielen Dank!

Beim Monochromator materialisiert sich vor meinem geistigen Auge dieser große graue Kasten mit dem Stellrad an der Seite - den würde ich platzmäßig nun wirklich nicht mehr unter bekommen!

Herzliche Grüße,
Florian

[Jürgen Boschert]

Hallo Florian,

nein,nein ... , nicht Monochromator, sondern Verlaufsfiltermonochromator. Das ist ein spezieller Verlaufsfilter, an dem man mit ziemlich guter Reproduzierbarkeit sehr genau sehr schmale Wellenlängenbereiche einstellen kann. Wird gelegentlich immer mal wieder in der Bucht angeboten, ist ziemlich teuer. Habe selbst einen gehabt und ihn dann beim Versuch, eine Delaminierung zu beseitigen, komplett zerstört !

Beste Grüße !

JB

[Florian Stellmacher]

Lieber Jürgen,

nochmals danke, da muss ich mich mal belesen.

Mein Beileid zu Deinem bedauerlichen De-Delaminationsversuch.

Herzliche Grüße,
Florian

[TPL]

Lieber Florian,
ein Bild vom fehlenden Teil hatte Klaus vor zwei Jahren gepostet: http://www.mikroskopie-forum.de/index.php?topic=5489.msg37273#msg37273.

Meines Wissens lässt sich der Aufsatz mit der Schwalbenführung relativ leicht und unblutig entfernen und danach sieht das Gerät wieder aus wie ein normales Phomi.

Herzlichen Gruß aus Bonn
Thomas

[Peter V.]

Lieber Florian,

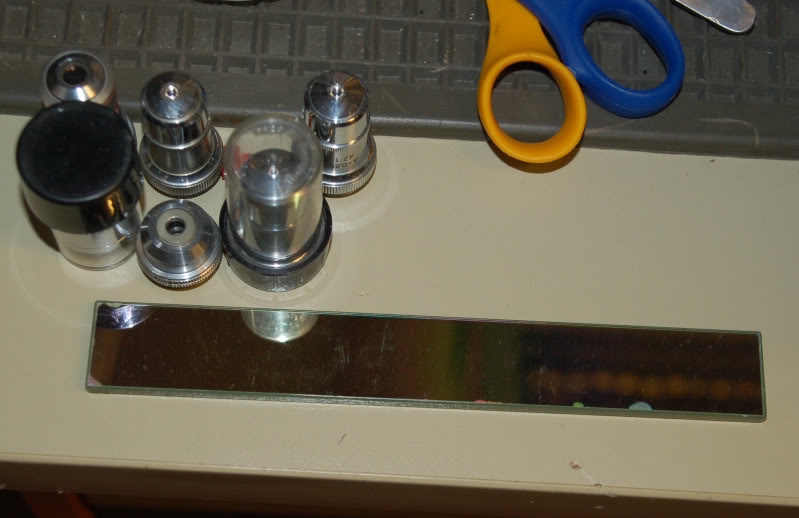

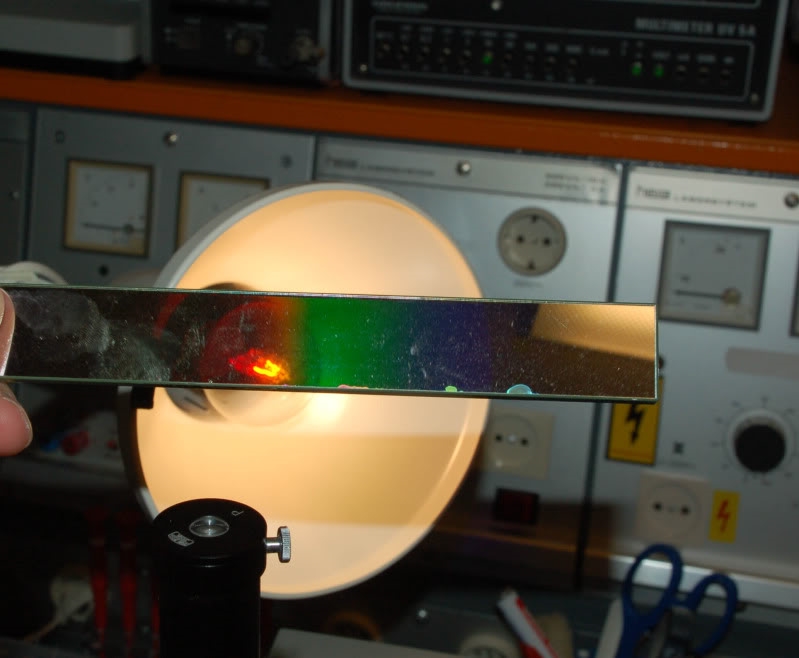

hir ein Bild eines solchen ungefassten (und ungeputzten  ) Verlaufsmonochromators:





Herzliche Grüße
Peter

[Florian Stellmacher]

Lieber Thomas,
lieber Peter,

vielen Dank!

Wenn ich den Schwalbenschwanz-Aufsatz entferne, ist dann tatsächlich noch die Leuchtfeldblende drunter

Herzliche Grüße,
Florian

[Klaus Schloter]

Hallo Florian,
Das Teil dürfte auch auf Deinen Adapter am Phomi passen.Fragt sich nur ob man es braucht.

http://www.ebay.de/itm/Zeiss-Microscope-Luminous-field-diaphragm-Slider-for-Photometry-/261035897104?pt=LH_DefaultDomain_0&hash=item3cc6f3b110
Gruß Klaus

[Florian Stellmacher]

Hallo Klaus,

vielen Dank, aber ich denke, dass ich auch ohne das Teil zurecht komme.

Herzliche Grüße,
Florian

[Nomarski]

Lieber Florian,

auf dem Schwalbenhalter könnte man doch auch gut einen Strahlenteiler mit angeflanschtem Blitz aufschieben, der wäre dann jedenfalls gut befestigt. Zwar gäbe es bei deinem Histologenzeugs weniger was zu blitzen, aber vielleicht machst du ja zwischendurch auch mal mit Tümpelvieh.
Das nur mal so zur Anregung...

Viele Grüße
Bernd
