nochmals CVD

[peter-h]

Liebe Testgemeinde,

hier noch ein letzter Senf von mir  Wie schon angesprochen hat die Nikon CF Reihe ein gut korrigiertes Zwischenbild.


Objektiv Nikon Plan 20/0,4 160mm, ohne jede weitere Optik auf den Chip der ImagingSource DFK72 gelenkt.

Glaubt man nun durch ein Kompensationsokular das Bild noch verbessern zu können, oder traut man den Herstellerangaben (CF-Reihe) nicht, dann sieht es so aus.


Objektiv Nikon Plan 20/0,4 160mm, mit CZJ PK10 Okular auf den Chip der ImagingSource DFK72 abgebildet.

Natürlich haben Kompensationsokulare auch ihre Bedeutung und bei richtigem Einsatz gibt es wieder ein vernünftiges Bild. Hier die Abbildung mit einem Zeiss Neofluar. Keine Farbsäume, aber da es sich nur um ein Neofluar und nicht Plan Neofluar handelt, ist der Randbereich mit den Fehlern der Bildfeldwölbung versehen.


Zeiss Neofluar 6,3/0,2 , mit CZJ PK10 Okular auf den Chip der ImagingSource DFK72 abgebildet.

Resümee
Setzt man die Objektive und Okulare oder Projektive so ein, wie es der Hersteller gerechnet, konstruiert und gefertigt hat, so erhält man auch die gewünschte Leistung und Bildqualität. Zum Glück muß ein Optikrechner nicht den Mix an teilweise unglaublichen Kombinationen ansehen

Ende meines Senfs
Peter

[TPL]

Lieber Peter,
vielen Dank für Deinen CVD-Senf !

Gerade angesichts der vielfältigen Diskussionen im Zusammenhang mit Makrofoto-Aufbauten erscheint mir Deine visuelle Verdeutlichung der Probleme besonders wichtig. Wie an anderem Orte schon geschrieben: der Ansatz, ansonsten hochgelobte Mikroskop-Optik an solche Aufbauten zu schrauben führt nicht zwangsläufig zu guten Abbildungen. Ignoriert man das Prinzip der kompensierenden Mikroskop-Optik, dann gibt es die von Dir so augenfällig gezeigten Farbfehler - und die Bildfeldwöbung gleich noch mit dazu.

Natürlich kann man mittels Bildbearbeitung inzwischen viel beheben, aber der Ansatz, im Originalbild durch Farb- und Bildwölbungsfehler reduzierten Kontrast und Auflösung durch nachträgliche Bildbearbeitung vollständig auszugleichen zu wollen erscheint mir nicht praktikabel. Ich lasse mich aber gerne eines Besseren belehren.

Beste Grüße
Thomas

[Klaus Herrmann]

Wo kann dann dort ein Fotookular platziert werden? Bei dem mir vorliegenden FSA-Tubus finde ich keine Aufnahme für ein Fotookular!?

durchaus berechtigte Frage Arnold!

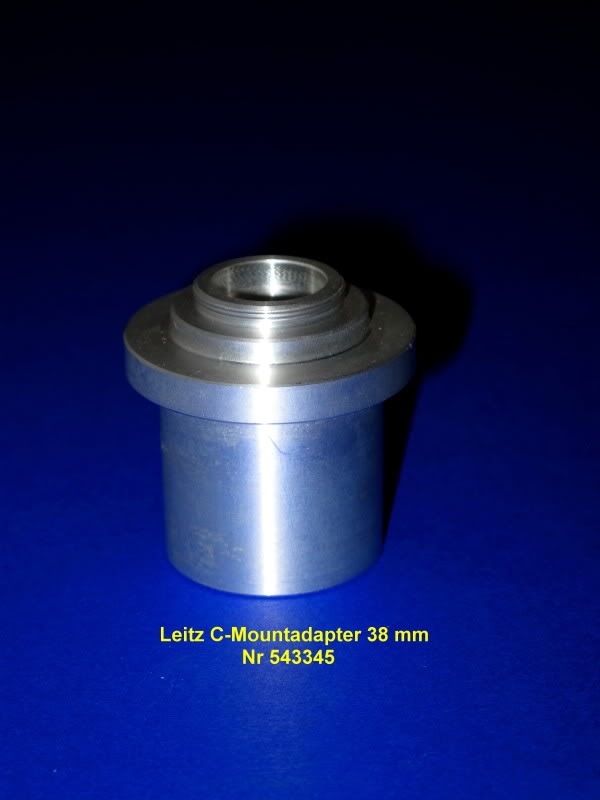

Dieser C-Mount ist zwar ein identische Nachbau, aber er gehört in den Fotostutzen deines FSA-Tubus. Der ist 1x also ohne Optik nur "Ofenrohr"; es gibt ihn auch teuer mit 0,63, da bin ich sicher, weil der bei mir in der Kiste Leitz-Adapter liegt.
Videokamera drauf fertig - soweit meine Erinnerung. Ich kanns nicht überprüfen, weil das Laborlux schon einen neuen Besitzer hat, der hat eine EOS 600 dran adaptiert, dabei aber mit Periplan und Kameraobjektiv.

Eigentlich widersinnig ich gebs zu!

[Nomarski]

Hallo Klaus,

drehst du inzwischen selber Polken? Von mir ist der jedenfalls nicht. Und die EOS 600 dürfte da auch nicht dranpassen...

[Klaus Herrmann]

Hallo Bernd,

drehst du inzwischen selber Polken? Von mir ist der jedenfalls nicht. Und die EOS 600 dürfte da auch nicht dranpassen

Kurzantwort:

nein;ja;ja



Langversion:

1.) ich drehe nur Däumchen, ich lasse drehen!
2.) Der stammt aus eine Optikwerkstatt!
3.)Und das habe ich auch nicht geschrieben. Die EOS-Adaption stammt von dir und funktioniert tadellos parfokal!

[A. Büschlen]

Hallo Klaus

so wahr meine Frage zu dem Leica endlich System bei der Verwendung vom orig. Leica C-Mount am FSA Tubus doch  berechtigt. Ich werde mich da einmal mit versierten Leica User in Verbindung setzen.

Gruss Arnold Büschlen

[Klaus Herrmann]

Wohl war Arnold:

so wahr meine Frage zu dem Leica endlich System bei der Verwendung vom orig. Leica C-Mount am FSA Tubus doch  berechtigt

Das ist eine Möglichkeit:

versierten Leica User in Verbindung setzen.

Oder du  versuchst es einfach selbst - ich bin ziemlich sicher, dass es so geht, weil ich im Original Leitz-Prospekt die Abbildung gefunden habe!

Bei CZ bin ich mir auch nicht mehr so sicher. Nach meiner Erinnerung gibt es einen Video-Fotostutzen, der etwas konisch ausgebildet ist und der ist glaube ich leer. Und da kommt der C-Mountanschluss mit der CZ-Ringschwalbe drauf.

Bei den Unendlich Mikroskopen von Zeiss und Leitz kommt der C-mount ohne zusätzliche Optik drauf.
