Surirella aus Brasilien

[peter-h]

Hallo Johannes,

nun zu Deiner Bitte mit der Surirella splendida aus Crum Creek.
Ja ich habe Versuche unternommen und konnte auch Poren mit Abständen um 250nm finden. Die Ergebnisse sind aber nicht in der Qualität, dass ich das hier zeigen möchte. UVTechnik und beste Auflösung und gute Bilder sind eine zeitraubende Angelegenheit. Ich bin gerade an anderen Arbeiten

Viele Grüße
Peter (H)

[wilfried48]

Hallo,

heute abend habe ich endlich mal ein Stündchen Zeit gehabt mich mit Unterstützung eines Doktoranden ans REM zu setzten und das Präparat von Peter Höbel zu bearbeiten.

zunächst ein paar Übersichtaufnahmen aus verschiedenen Betrachtungswinkeln:







dann ein paar Ausschnittsaufnahmen bei höherer Vergrösserung zur Darstellung der feinen Porenstruktur:







und da unser REM auch einen feinen Ionenstrahl (Focused Ion Beam) besitzt kann man nicht nur auf die Oberfläche schauen, sondern auch in das Material reinschneiden.

Ich habe daher mal versucht die Diatomee an der engsten Stelle bis auf das Träger-Deckglas durchzuschneiden:

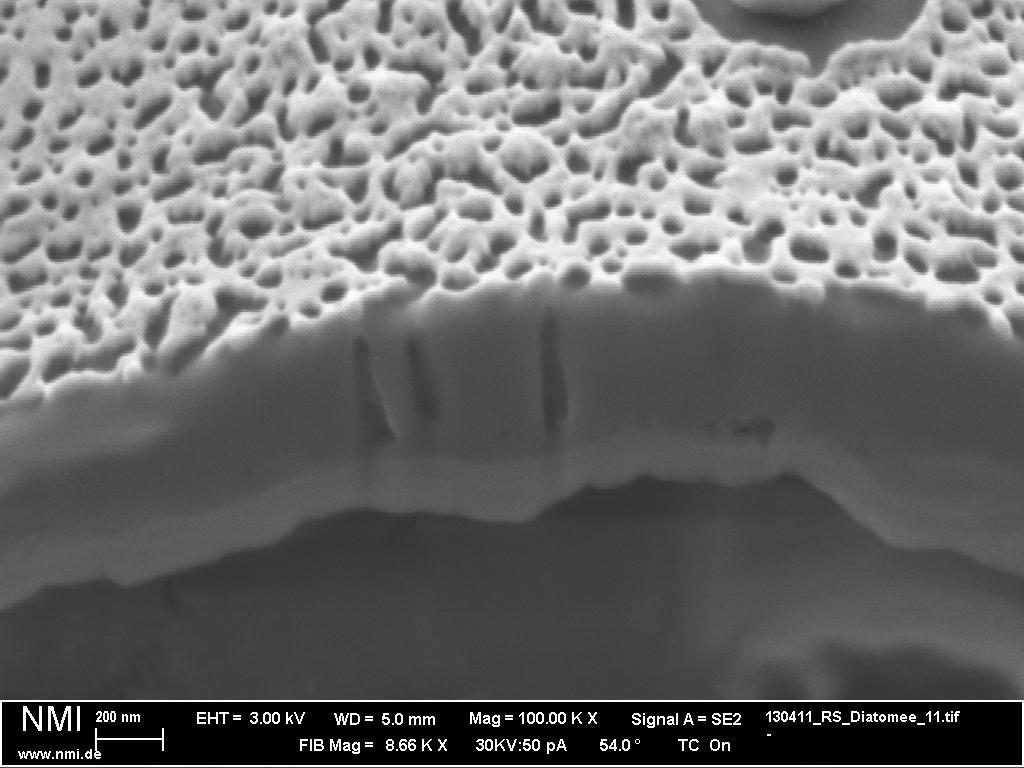

und noch ein paar Ausschnittvergrössernungen vom Schnitt durch die Diatomeenwand:





Leider konnten wir nur mit AuPd anstatt mit Cr beschichten (Gerät zur Zeit defekt), sodass im Moment keine höhere Auflösung artefaktfrei möglich ist.

Ich hoffe die Bilder gefallen trotzdem.

viele Grüsse
Wilfried

[Johannes Kropiunig]

Hallo Wilfried,

ich beneide dich um deine Möglichkeiten !
Tolle Bilder, danke für das zeigen.

Viele Grüße,
Johannes

[beamish]

Whow! Der Schnitt ist ja besonders irre! Kannst du noch die davor befindliche "Skyline" erklären?

Herzlich

Martin

[peter-h]

Lieber Wilfried,

ganz herzlichen Dank für Deine Arbeit und die Aufnahmen der wahren Gestalt dieser Surirella. Nun darf jeder den Vergleich von Dichtung (UV-Mikroskopie) und REM (wahres Abbild) selbst vornehmen. Nun gibt es keine Spekulationen

Nochmals Dank und herzlichen Grüße
Peter

[Peter V.]

-

[HDD]

Lieber Wilfried

Vielen Dank für diese wundervollen Bilder.
Diese Bilder werden unserer REM AG am Schülerforschungszentrum
einen großen Vorwärtsschub geben. :-)

Danke fürs Zeigen

Herzliche Grüße
Horst-Dieter
