Beugungsgitter

[sepp222]

In der Spektroskopie gibt es Beugungsgitter mit einer Auflösung 1000/mm.Kann man am Mikroskop dieses Raster sehen?
Evtl.zur Vergrößerung-Kontrolle der Objektive gebrauchen,oder sind dies Mikro-Fresnel-Linsen?

                                                                                             Gruß Hans

[Klaus Herrmann]

Wenn du Auflösungskontrolle meinst sollte das gehen.

Die Grenze für gelbgrünes Licht liegt bei 0,2 µ - dein Gitter hat 1 µ

Peter Höbel setzt mit seiner UV-Mikroskopie noch eins drauf!

[the_playstation]

Hallo,
oder mal unter blauem Licht (LED) oder Laserlicht mikroskopieren.
Bei letzterem mit den Augen aufpassen und stark dimmen.
Liebe Grüße Jorrit.

[sepp222]

Habe mir einige 450nm = Blau,520nm = grün,630nm + 660nm LEDs besorgt.Mit UV oder Laser mache ich nichts,habe nur 2 Augen.


                                                                                                      Gruß Hans


[the_playstation]

Hallo Hans.
Bevor Ich meine Augen riskiere, riskiere Ich lieber einen CCD-Chip.
Der ist ersetzbar.
Liebe Grüße Jorrit.

[Stuessi]

Hallo Hans,

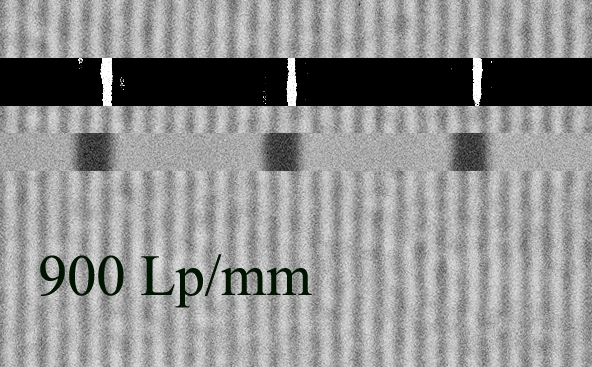

bei meinem Beugungsgitter mit der Aufschrift Réseau 1000 t./mn. kann ich die Linien mit einem 25/0,5 Objektiv bei weißem LED-Licht gut getrennt sehen.
Ein Vergleich mit einer 1/100 mm Skala ergibt allerdings eine Auflösung von 900 Lp/mm.




Gruß,
Stuessi

[sepp222]

Sehr schöne Ansicht,werde mir bei Astromedia ein 500 + 1000 er Beugungsgitter besorgen.Theoretisch könnte ich 2 Stück im 90 Grad Winkel aufeinanderlegen,hätte dann ein Raster.

                                                                                          Gruß Hans
