Merkwürdiges Leitz Metalloplan?

[Mikroman]

Hallo,

bitte schaut mal (nein, kein Schnäppchen) hier: http://www.ebay.de/itm/LEITZ-METALLOPLAN-MIKROSKOP-TOP-/121296886441?pt=LH_DefaultDomain_77&hash=item1c3ddb9aa9

Ich weiß nicht, ob sich hier jemand kreativ verewigt hat: der Trinotubus hat einen verkürzten Alustutzen; die Kondensoren sah ich an neueren Stativen (nicht am Orthoplan); die Leuchtfeldöffnung ist auch nicht Standard. Ein besonderes Schmankerl ist der Auflichtilluminator mit Revolver, den ich anderweitig auch noch nicht sah (könnte auch an meiner unvollständigen Halbbildung liegen). Der Preis ist wohl auch ein Scherz, mindestens aber kein Schnäppchen.

Dank für die Aufklärung

Gruß

Peter

[Peter V.]

Hallo Peter,

doch - den seltsamen Kondensor kenne ich, ich habe sogar einen hier herumliegen (Ebay-Beifang) und mich immer gewundert, wozu ein solcher Kondensor der späteren Serie mit einem Anschluß für die älteren Modelle (Ortholux, -plan etc.) dienen soll.

Auch den kruriosen Revolver kenne ich (kann heute Abend mal ein größeres Bild davon zeigen). Er hat einen Zahnkranz und wird über einen weiter außen liegenden Drehknopf bewegt. Ich besitze ihn zwar nicht, aber die Tage zufällig noch ein Bild von einem Orthoplan-Besitzer aus dem Forum mit exakt diesem Revolver bekommen. Ursprünglich war der Revolver aber auch an einem Metalloplan.
Ob da eine spezielle Kleinserie von Leitz war oder von einem Dritthersteller, kann ich natürlich nicht sagen. Aber auf jeden Fall ist dieser Revolver nicht singulär - wenngleich offenbar recht selten.

Herzliche Grüße
Peter

[Jürg Braun]

Guten Abend

Den langjährigen Mitlesern dürfte dieser Revolver bekannt vor kommen.

http://www.mikroskopie-forum.de/index.php?topic=11720.0
Etwas runter scrollen, rechts im Bild.

Gruss in die Runde

Jürg

[Peter V.]

Hallo Jürg,

Guten Abend

Den langjährigen Mitlesern dürfte dieser Revolver bekannt vor kommen.

http://www.mikroskopie-forum.de/index.php?topic=11720.0
Etwas runter scrollen, rechts im Bild.

Gruss in die Runde

Jürg

genau den meinte ich.  Er hat aber mittlerweile offenbar den Besitzer gewechselt und befindet sich jetzt an einem Orthoplan. Und der neue Besitzer hatte eine Frage und mir in diesem Rahmen auch ein Bild dieses Revolvers geschickt.

Herzliche Grüße
Peter

[Peter V.]

Hallo Peter,

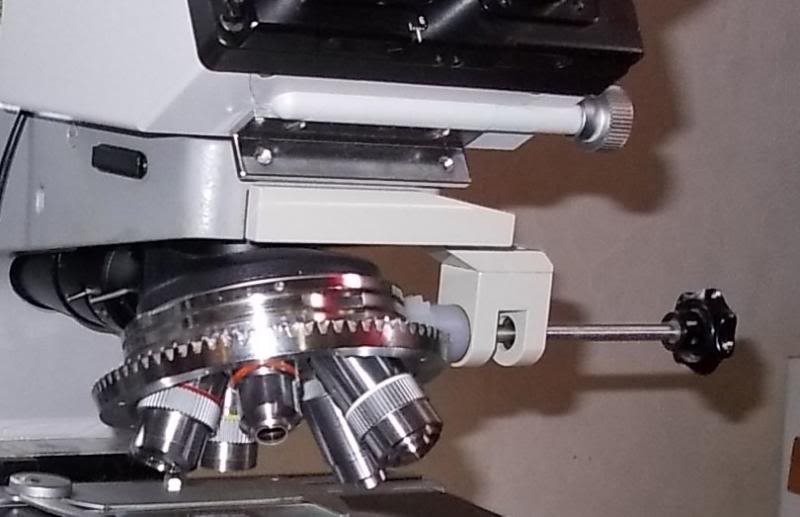

hier eine Nahaufnahme dieses Revolvers (fest verbaut mit einem HF-Auflichtimlluminator). Der Sinn erschließt sich mir auch noch nicht ganz. Ich könnte mir vorstellen, dass er bei der Prüfung "sperriger" Objekte eingesetzt wurde, bei denen das Objekt der Hand zu Wechseln des Objektivs im Weg gewesen wäre.



Herzliche Grüße
Peter

[Läpplappen]

Hallo Peter,

ich könnte mir vorstellen, dass das die Objekte vor Verunreinigungen schützen soll. Wechselt man die Objektive per Hand, können leicht Hautschuppen, Haare oder auch Abrieb vom Gummihandschuh auf dem Objekt landen. Bei großen Objekten ist es zudem möglich mit den Fingern oder dem Handballen irgendwo auf zu tatschen.
Auch wenn ich diese Vorrichtung nichtschön finde, praktisch und leichter zu reparieren als ein motorischer Wechsler scheint sie zu sein

Viele Grüße,
Raphael

[Mikroman]

Hallo Raphael,

soweit ich gehört habe, war da ursprünglich mal ein elektrischer Antrieb dran - was Deine Vermutung unterstützen könnte.

mfG

Peter

[ortholux]

Metalloplan-HL 6x6

In der Endphase der Orthoplane entstand ca. 1980 dieses Monstrum. Der Kondensor ist schon von der neueren Generation (Dialux 20??? Hier bin ich nicht firm.). Auch die Leuchtfeldblende entspricht nicht mehr dem Orthoplan-Arrangement.
Es wurde für die Waferuntersuchung ("HL"=Halbleiter) gebaut (6"x6"). Hier möchte man möglichst wenig Kontamination genereieren, deshalb der Atemschutz und der nach außen verlagerte Drehknopf des Revolvers.

http://www.leitz-ortholux.de/pdf/metalloplan_6x6.pdf

Viele Grüße
Wolfgang

[Alfons Renz]

Hallo,

Der Kondensor unterscheidet sich im wesentlichen durch seine höhere Bauweise von den bis dahin üblichen Kondensoren, mit denen er die Einschiebe-Schwalbenschwanzfassung teilt. Nötig wurde dies wegen der mit 28 mm viel höheren Bauweise des großen Objekttisches. Der Tisch des Orthoplans ist dagegen nur ca. 21 mm hoch.

Deshalb kann man auch die 'normalen' Phasenkontrastkondensoren der 400-Reihe und andere Spezialkondensoren nicht am Metalloplan verwenden, es sei denn, man baut einen anderen Tisch, z.B. eines Orthoplans an. Dazu bräuchte man jedoch einen speziell langen Tischträger, den ich übrigens auch noch suche! Der normale Tisch des Orthoplans kann zwar angeflanscht werden, sitzt aber 'auf dem letzten Millimeter!

Der große Tisch des Metalloplans ist, wie schon erwähnt, speziell für die 6x6 Zoll Wafer konstruiert und hat keine Aufnahme für die üblichen Objektträger. Auch hier muss 'gebastelt' werden.

Ansonsten: Ein tolles Stativ mit viel Spielraum. Bedenken sollte man jedoch, dass die Tiefe des Mikroskops mit Lampenkasten schon 64 cm beträgt, im Vollausbau mit Blitzwürfel sogar 77 cm. Also nichts für schmale Labortische.

Viel Freude mit diesem Gerät!

Alfons

[Läpplappen]

Hallo zusammen,

wenn einer so ein Stativ hat und es ist ihm zu groß, würde ich es eventuell gegen mein "normales" Metalloplan tauschen. Denn für meine Zwecke ist mir der normale Tisch schon etwas klein - 6x6" wäre super.

Viele Grüße,
Raphael
