Olympus SZ

[bimobil]

Hallo ,
ich habe mir dieses Stereo Mikroskop ersteigert mit Trino Tubus , ich finde leider nichts im Netz über dieses Mikroskop ?
Kann mir da jemand weiterhelfen mit einem Link oder PDF Dateien ?
Bei einer Kamera Adaption ( ich nutze die Sony Nex 6 APSC Chip auch auf meinem Standard WL ) brauch ich da auch eine Relais Optik ? Oder kann mann die Kamera direkt ( mit oder ohne Okular ? ) adaptieren



Gruß Guido

[the_playstation]

Hallo Guido.
Ich habe zwar nur eines mit Binotubus aber prinzipiell gibt es immer 2x Möglichkeiten.
1.) Die direkte Projektion des Bildes auf dem Chip der Spiegelreflexkamera (dazu muß das Zwischenbild über dem Austritsloch des Trinotubus liegen oder der Trinotubus muß gekürzt werden)
2.) Ein drittes Okular im Trinotubus und eine Spiegelreflexkamera mit Festbrennweiten-Objektiv.

In beiden Fällen benötigt man einen gebastelten Adapter.
Schaue auch mal hier:
http://www.mikroskopie-forum.de/index.php?topic=21906
Wilfried hat hier eine passende Adaption gezeigt. Wilfried ist ein echter "Adapter-Profi" mit sehr viel Erfahrung in optimalen Adaptionen.

Liebe Grüße Jorrit.

[bimobil]

Hallo Jorrit,
Danke für die schnelle Antwort , hab ich glatt übersehen den Thread .Ok so werd ichs machen .

Hat jemand noch Informationen zu dem Olympus ?

Ich werde es Ende nächste Woche bekommen , dann schauen wir mal .

Gruß Guido

[the_playstation]

Hallo Guido.
Zum Olympus gibt es eigentlich nicht viel zu sagen. Ob man dafür wirklich eine Anleitung benötigt? Mit dem umlaufenden Ring kann man stufenlos die Vergrößerung der Objektive bis auf ca. 4x erhöhen. Der Augenabstand läßt sich einstellen und mit dem Trieb läßt sich der Fokus einstellen / scharfstellen. Mit dem Hebel kann man den Abstand zum Objekt grob einstellen. Schön schlicht und einfach. Das Stereomikroskop hat meiner Meinung eine recht gute Bildqualität.

Liebe Grüße Jorrit.

[Peter Reil]

Hallo Guido,

vielleicht wirst du hier fündig: http://www.mikroskopie.de/olydocs/

Freundliche Grüße
Peter

[bimobil]

Hallo Peter ,

genau das was ich gesucht habe , wie man ein Mikroskop bedient weiß ich ich wollte halt nur die Orig. Dokumentation auch haben .

vielen Dank

Gruß Guido

[Finn]

Hallo Guido,
weitere Angaben zu dem SZ findest du hier:http://www.alanwood.net/downloads/olympus-sz-iii-instructions.pdf
Ich habe jetzt auch ein SZ-Tr und habe es  mit einem alten Okular Adapter von Ihagee Dresden (für 23,2mm Einsteckokulare versucht) Durch das M42 Schraubgewinde ist man relativ flexibel. Ich benutze derzeit eine Oly EPL 5 bzw OM D EM 1. Die Sensorgrösse ist 17x13mm.
Bei einem 30mm Zwischenring habe ich nahezu ein parfokales Bild. Ich brauche also nur eine minimale Nachfokussierung. Mit einem Balgengerät geht es wahrscheinlich noch genauer. Dazu befragst Du aber besser die Experten hier.
Herzliche Grüße
Robert

[ManK]

Hi, siehe 2. Seite von der bereits verlinkten Doc
http://www.mikroskopie.de/olydocs/OLY_SZ.pdf
viele Grüße
M

[Hugo Halfmann]

Hallo Wolfgang,

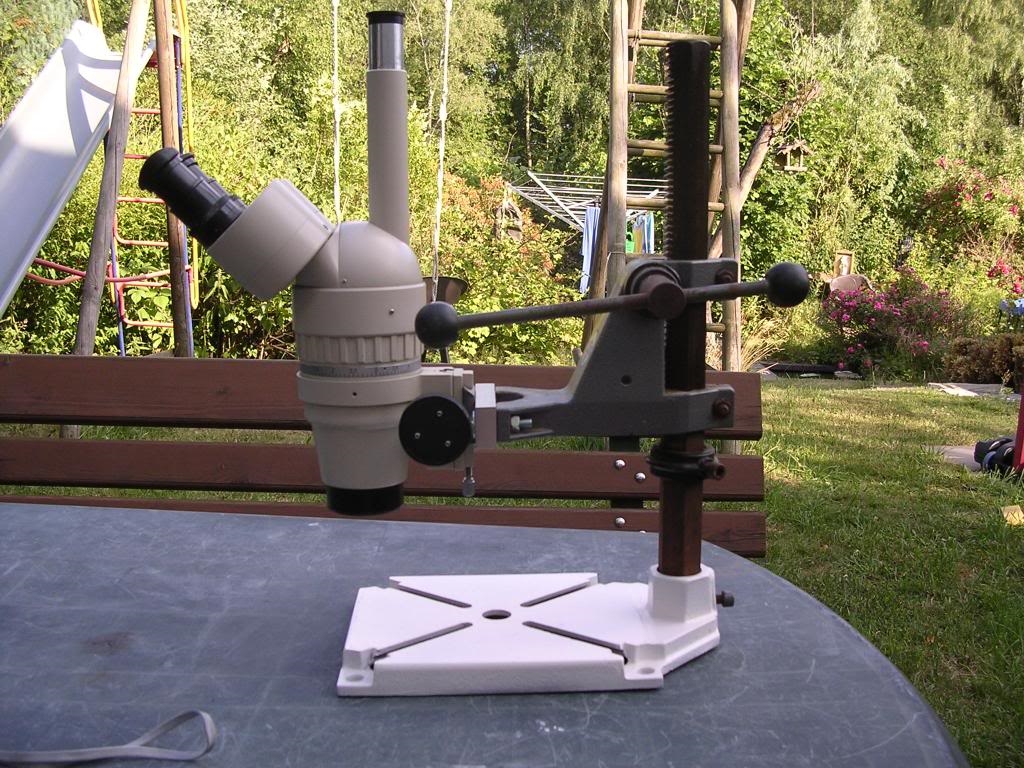

gern auch ein Original :

[ManK]

WOW !!

[Klaus Herrmann]

Hallo Hugo,

hattest du das Stemi nicht ursprünglich an einem Räumpanzer montiert? Das ist ja jetzt richtig filigran!

[bimobil]

Hallo Safari,

ich mache mal paar Bilder und stelle sie hier ein

Gruß Guido
