Wie Zeiss Winkel Leuchte auseinandernehmen?

[wollschaf]

Liebe Forengemeinde,

vor mir habe ich gerade ein recht gut erhaltenes Zeiss Winkel Metallmikroskop (Seriennummer 168576). Beim Blick in die Leuchte kamen mir jedoch jede Menge Brösel von der Isolierung entgegen, sodass ich, einen Kurzen vermeiden wollend, die Kabel gerne tauschen würde. Jetzt stehe ich aber vor dem Problem, dass ich die Leuchte nicht auseinander kriege. Hier erst einmal ein paar Bilder:

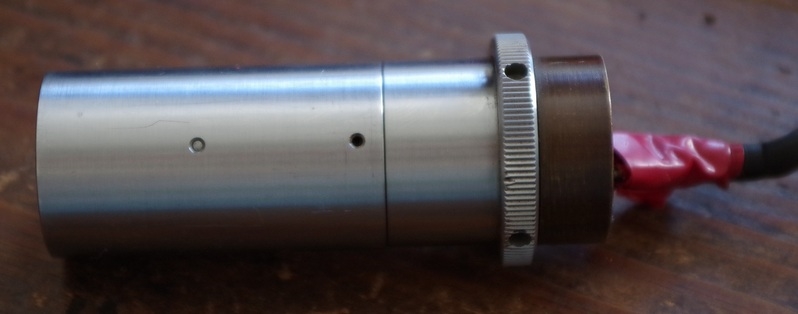

Die schwarze Kappe hinten wurde schon entfernt. Ebenso die Madenschraube (2. Loch von links). Bei dieser Version befinet sich der Exzenter noch an der Leuchte.

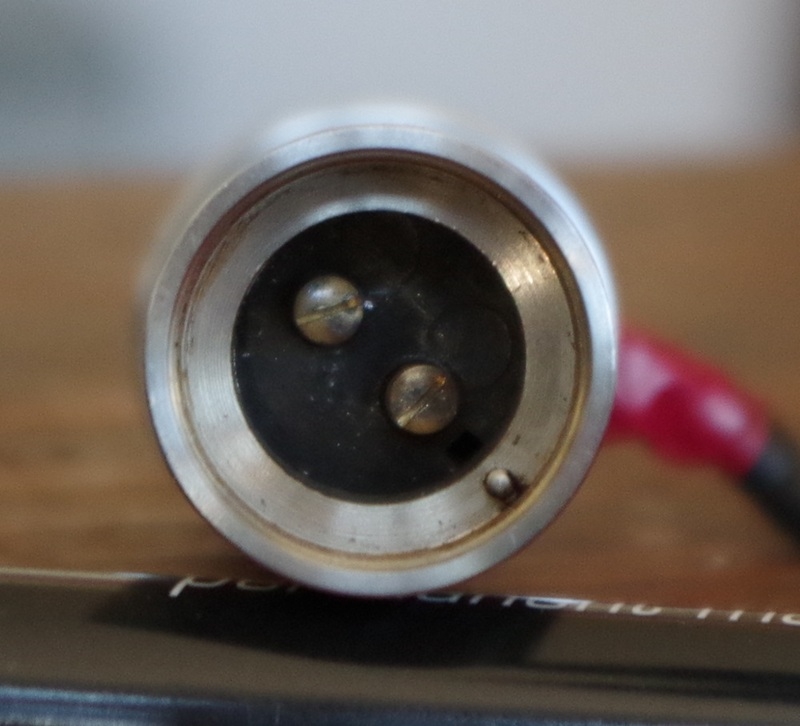

Blick von vorn, die Kontakte sind federnd gelagert

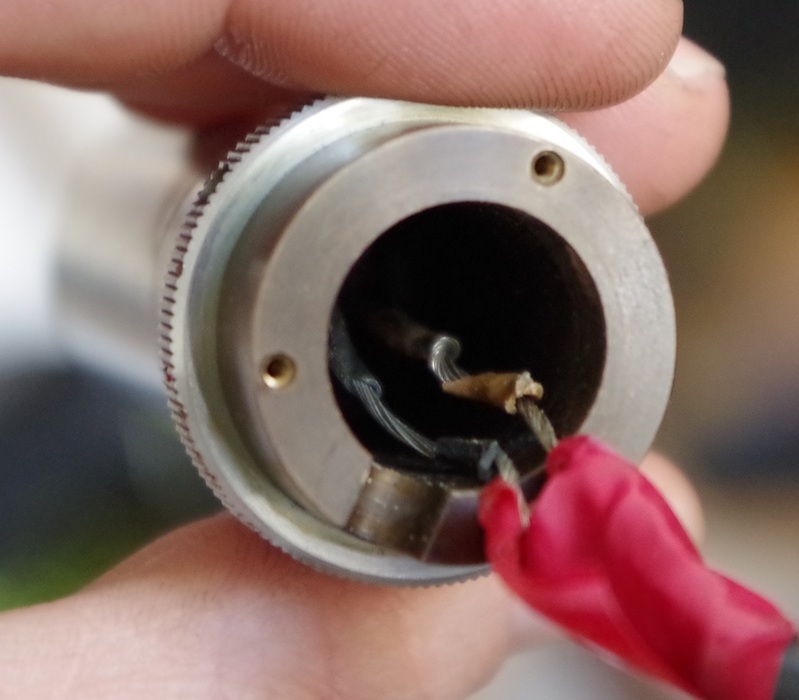

Blick von hinten, Rückseite der Kontakte - wie komme ich da ran?

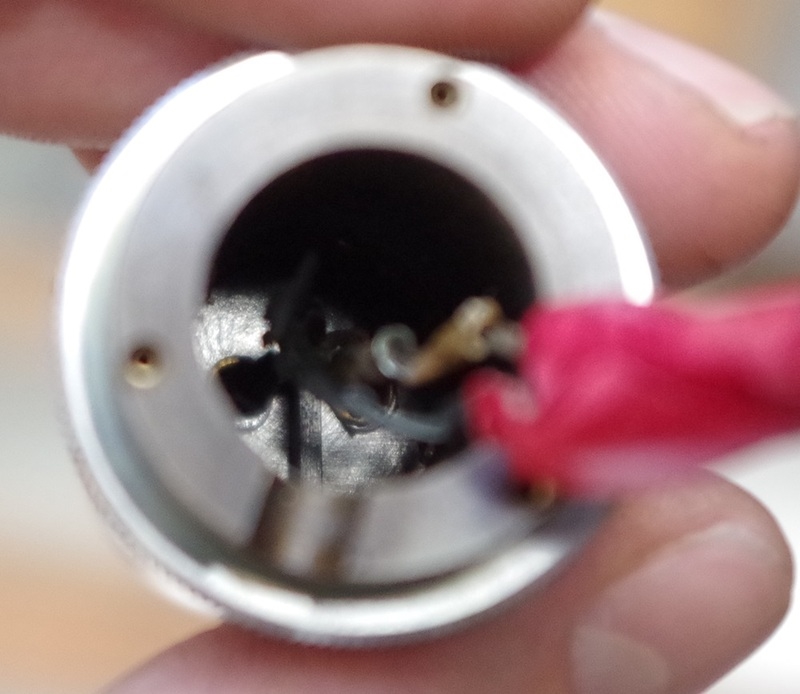

Der Grund, warum ich das alles überhaupt schreibe


Die Frage ist nun, wie ich die Leucht soweit zerlege, dass ich die Kabel entfernen und durch neue ersetzen kann. Hat jemand Ratschläge?

Ich würde mich sehr über Antworten freuen.

Viele Grüße,
Heinrich

[Jürgen Boschert]

Hallo Heinrich,

die Kontaktstifte haben ja Schraubenschlitze (2.Foto). Ich nehme an, wenn Du die abschraubst, kannst Du den Teil mit den Drähten hinten herausziehen. Dazwischen wird noch ene Feder sein.

Gruß !

JB

[liftboy]

Hallo Heinrich,

meine "Russenleuchten" sind ähnlich aufgebaut.
Du hast die seitliche Schraube schon entfernt, versuche nun mal das Vorderteil abzuschrauben

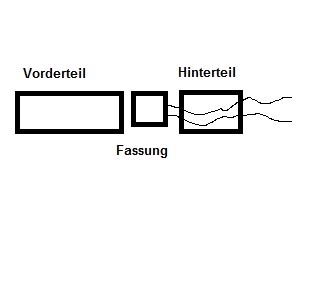

Normalerweise wird die Bakelitfassung mit dem Vorderteil in das Hinterteil eingeschraubt; als Verdrehsicherung dient eine Nase an der Fassung welche in eine Nut im Hinterteil eingreift.



Grüße
Wolfgang

[wollschaf]

Lieber JB,
danke, das hatte ich schon probiert, nur hatte sich dann dahinter alles mitgedreht.

@Wolfgang,
dein Tipp hat zum Erfolg geführt, besten Dank!

Viele Grüße,
Heinrich
