Okular für ein CBS Beck Kassel

[Mikrohermi]

Liebes Forum,

ich habe seit einiger Zeit ein altes, aber gutes Mikroskop (CBS Beck Kassel, wahrscheinlich Anfang 80iger-Jahre) bekommen. Die Firma gibt es heute nicht mehr und die Beschaffung von Ersatzteilen ist daher schwierig.
Das Mikroskop an sich ist noch gut in Schuss, allerdings ist die Linse des 40x - Objektivs trüb. Ich nehme an, das ist für ein Objektiv ein Totalschaden, oder kann man da was machen?

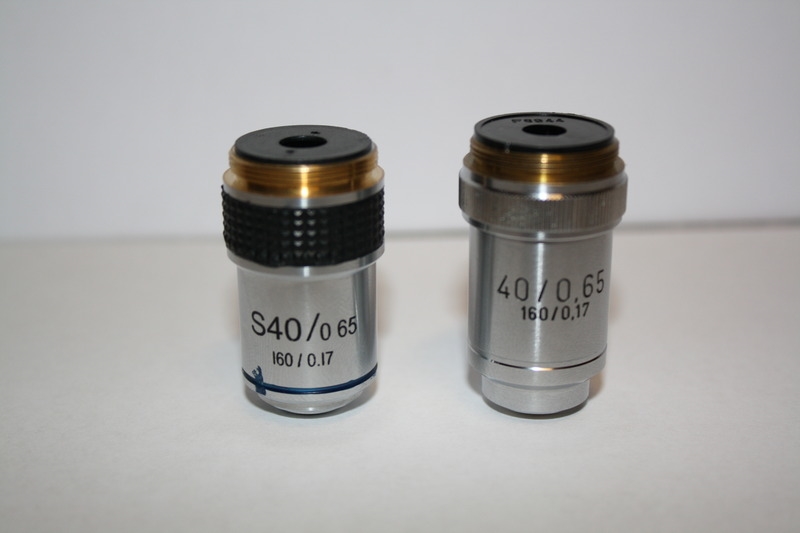

Jedenfalls habe ich mir (wohl etwas vorschnell) ein günstiges Ersatzobjektiv (Nectaris achromatisches Objektiv) bestellt. Die Kenndaten des neuen Objektives sind identisch mit dem alten, trüben Objektiv: 40 / 0,65 / 160 / 0,17 nur das neue Objektiv hat eine kürzere Baulänge und vor der 40 steht ein S. Ich dachte daher, dass es kein Problem wäre. Also das Neue eingeschraubt und siehe da... das Präparat lies sich nicht fokusieren. Der Grobtrieb ist am unteren Anschlag und die Objektebene (Präparat ist scharf) ist noch nicht erreicht. Ich habe im Internet gelesen, dass die Abgleichlänge des Objektives mit meinen anderen Objektiven wohl nicht harmoniert, denn es sollte beim Ojektivwechsel ja kein nachfokusieren nötig sein. Ich habe gelesen, dass heutige Objektive eine Abgleichlänge (Abstand zw. Anlagefläche des eingeschraubten Objektivs am Objekivrevolver und Objektebene) von 45mm haben. Wenn ich das allerdings messe, dann haben das alte und neue Objektiv (Scharfstellen geht, wenn ich es nicht ganz reinschraube) eine ungefähre Abgleichlänge von ca. 37 mm?! Wo liegt mein Denkfehler? Wie ermittle ich die korrekte Abgleichlänge, damit ich mir (wo auch immer) ein zu den anderen passendes Objektiv besorgen kann?
Für Antworten wäre ich dankbar.
Viele Grüße
Jens

[liftboy]

Hallo Jens,

ich habe hier Objektive verschiedener Bau/Abgleichlängen.
Wenn Du in der Nähe von Kassel bist, kannst Du sie gerne hier an Deinem Mikro testen.
In meiner Vitrine stehen zwei CBS (Bino und Stemi), die werd ich aber nicht schlachten :-)

Grüße
Wolfgang

[rhamvossen]

Hallo Jens,

allerdings ist die Linse des 40x - Objektivs trüb. Ich nehme an, das ist für ein Objektiv ein Totalschaden, oder kann man da was machen?

Schaden is nicht ausgeschlossen aber meistens ist es einfach eine schmutzige Frontlinse. Die Linse kannst du mit eine 10x Lupe beobachten, dann sieht man gut ob da Schmutz auf die Oberflache sitzt. Und meistens lässt sich das einfach entfernen mit verdunstet Spülmittel (ein Paar Tropfen in 10 ml Destilliertes Wasser). Ein klein bischen davon auf ein Wattestäbchen und in eine Kreisformige Bewegung die Linse von Innen nach Aussen reinigen. Beste Grüsse,

Rolf

[Mikrohermi]

Hallo Wolfgang,

vielen Dank für das Angebot, aber Kassel ist für mich zu weit. Ich komme aus der Nähe von Stuttgart.

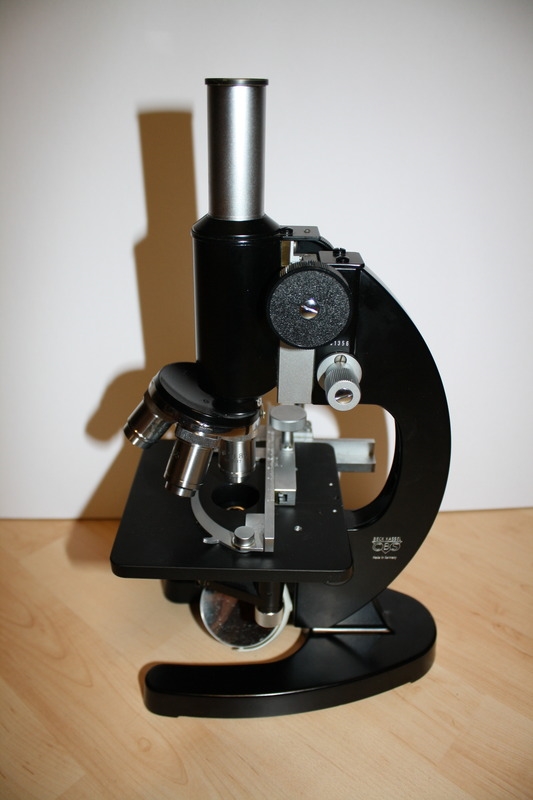

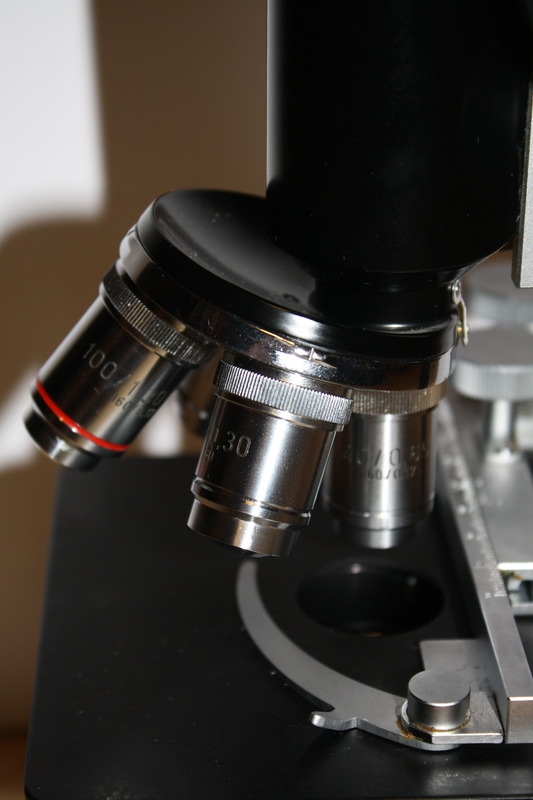

Hier habe ich ein paar Fotos vom Mikroskop und den Objektiven.




Hallo Rolf,

das mit dem Putzen habe ich schon probiert. Die Glasoberfläche scheint von außen keinen Schaden zu haben (glatt, spiegelnd). So wie es aussieht ist die Trübung innen. Ich könnte jetzt natürlich von oben her mit einem feuchten Wattestäbchen versuchen zu putzen. Arg viel schlimmer wie es ist, kann es ja nicht werden.

Viele Grüße
Jens

[wilfried48]

Hallo Jens,

wenn du aus der Nähe von Stuttgart kommst dann wäre die TMG Tübingen eine gute Anlaufstelle in deiner Nähe.

Wir treffen uns immer am letzen Donnerstag im Monat zu einem Mikroskopierabend meist mit Vortrag und am ersten Samstag
im Monat trifft sich die Tümpelgruppe am Baggersee in Kirchentellinsfurt.
Gerade zum Tümplen im Freien wäre doch dein CBS das ideale Reisenmikroskop. Schlieslich war es doch bei der Besteigung des Nanga Parbat
schon das Reisemikroskop des Expeditionsleiters (ich glaube Herrlighofer hies der oder so ähnlich) mit im Basislager. In einem Prospekt hat CBS jedenfalls mal damit geworben. Bei mir steht es deshalb auch in der Vitrine.
Du kannst natürlich auch direkt bei mir in Tübingen verbeikommen, dann lösen wir zusammen dein Problem.
Die Abgleichlänge deiner Objektive kannst du am besten am 1ooer Ölimmersionsobjektiv ausmessen. Von der Tubusauflage bis zur Objektivspitze messen, die Abgelichlänge ist dann dieses Mass plus 0,2 mm.

viele Grüsse
Wilfried

[Mikrohermi]

Hallo Wilfried,

das ist ein nettes Angebot. Nächsten Donnerstag bin leider geschäftlich unterwegs.
Am Samstagvormittag 02. Juli könnte ich an den Baggersee kommen? Ich bin eigentlich Autodidakt, aber ein paar Ratschläge könnte ich schon brauchen.

Viele Grüße
Jens

[wilfried48]

Hallo Jens,

du bist herzlich eingeladen am Samstag den 02. Juli zum Tümplertreffen der TMG zu kommen. Wir treffen uns morgens um 8:00 am hinteren Parkplatz des Kirchentellinsfurter Baggersees, das ist der Gebührenpflichtige Teil wo auch die Badegäste parken. Aber morgens um 8:00 kann man die Schranke noch ohne Gebühren passieren und wenn gegen 11:00 Uhr die Badegäste eintrudeln sind wir schon wieder weg.
Ich kann ja mein CBS Mikroskop zum Tümpeln mitbringen. Ich habe gerade bei mir die Abgleichlänge abgemessen und es sind 37 mm.
Aber ich habe nach deinem Bild zu urteilen Zweifel  ob bei dir überhaupt CBS Objektive dran sind. Die sehen mir eher nach Leitz aus. Meine sehen jedenfalls anders aus und es ist CBS eingraviert. Ist in deinen Objektiven eine Firma eingraviert ?
Beim Kauf eines neuen Okulars solltest du darauf achten, dass es zu den Objektiven passt, also möglichst von der gleichen Firma wie die Objektive ist, sonst kann es sein dass die CVD Kompensation nicht stimmt. Das äussert sich durch Farbränder in den äusseren Bildbereichen.

viele Grüsse
Wilfried

[Mikrohermi]

Hallo Wilfried,

gut dann sehen wir uns am 02. Juli. Es findet bei jedem Wetter statt, oder?
Meine Objektive sind Original CBS, die Gravur befindet sich auf der anderen Seite der Kenndatengravur.

Viele Grüße
Jens

[wilfried48]

Hallo Jens,

ja das Treffen findet eigentlich bei jedem Wetter statt. Ich Winter haben wir zur Porbennahme auch schon Löcher in den zugefrorenen See geschlagen.
Bei Dauerregen werden die "Outdoor" Mikroskope natürlich nicht ausgepackt sondern nur ein wenig gefachsimplet und Proben für zu Hause entnommen.
Ich werde dann auch mein kleines CBS Mikroskop mitbringen und vielleicht einige Okulare von verschiedenen Firmen und ein Objektmikrometer als Testpräparat, dann können wir sehen welche mit deinen CBS Objektiven am besten harmonieren.  Ich glaube ich habe auch noch irgendwo ein Will 40/0,65 mit 37 mm Abgleichlänge herumliegen.

viele Grüsse
Wilfried

[Mikrohermi]

Hallo Wilfried,

super! Dann bis nächsten Samstag.

Viele Grüße
Jens
