Mikrofotografie alter Nadelholz-Holzschnittpräparate mit polarisiertem Licht

[Schrodt]

Hallo Mikrofreunde,

für die Mikrofotografie zur Bestimmung alter Nadelholz-Holzschnittpräparate kann man auch die schon bei den Laubholz-Präparaten gezeigte
Vorgehensweise anwenden. Die Mikrostruktur der Nadelhölzer weicht jedoch von der Laubholz-Struktur erheblich ab und beim Polarisations-
kontrast ergeben sich manchmal interessante jedoch etwas verwirrende Bilder.





Über 20 Jahre altes Holzschnittpräparat :  Eibe ( Taxus baccata )


Querschnitt :

Deutliche Jahresringgrenze • Gleitender Übergang vom Frühholz (obere Bildhälfte) zum Spätholz • Tracheidenwände dickwandig •
senkrecht 1 - reihige dünne Holzstrahlen • Größere Kristalle im Frühholz (Bildmitte oben).

Bild 1 :  Durchlicht-Hellfeld zum Vergleich mit Bild 2


Bild 2 :  1 LP  - Mikrostruktur gut dargestellt • Die Kristalle sind jedoch nur schwer zu erkennen.


Bild 3 :  2 LP +  - Mikrostruktur gut dargestellt • Die Kristalle sind deutlich zu erkennen • Die Abrundungen der Zellen sind schlecht zu erkennen.


Bild 4 :  2 LP + Lambda Rot I  - Wie bei Bild 3 • Die Kristalle sind noch deutlicher zu erkennen.


Tangentialschnitt :

Tracheiden mit Spiralverdickungen • 1 - reihige Holzstrahlen mit rundlichen Zellen.

Bild 5 :  1 LP - Mikrostruktur gut dargestellt.


Bild 6 :  2 LP +  - Mikrostruktur brauchbar dargestellt.


Bild 7 :  2 LP + Lambda Rot I. - Mikrostruktur gut dargestellt.



Radialschnitt :

Tracheiden mit Spiralverdickungen und teilweise mit Hoftüpfeln • Waagerecht mehrere homogene Holzstrahlen.

Bild 8 :  1 LP -  Mikrostruktur gut dargestellt • Die Holzstrahlen sind jedoch nur schwach zu erkennen.


Bilder 9 und 10 : Diese Bilder mit Polarisationskontrast sind durch zahlreiche Sphäritenkreuze interessant aber auch verwirrend.
Die negativen Sphäritenkreuze auf der Tracheidenzellwand entstehen durch die zu beiden Seiten uhrglasförmig aufgesetzten Tüpfelhöfe.
Diese enthalten die Cellulose- Mikrofibrillen, welche verholzt sind, in ringförmiger Anordnung. Die Ringe werden von außen nach innen
immer enger gegen die Öffnung des Hofes. Die ringförmige Anordnung der Fibrillen bedingt hier bei der Polarisation zwischen gekreuzten
Polarisatoren Addition im 1. und 3. Quadranten gegenüber dem Kompensator Rot I.
Bei genauem Hinsehen erkennt man bei einigen Sphäritenkreuzen, dass die Farbe im 1. und 3. Quadranten Gelb I. O. und im 2. und 4.
Quadranten Blau II. O. ist.

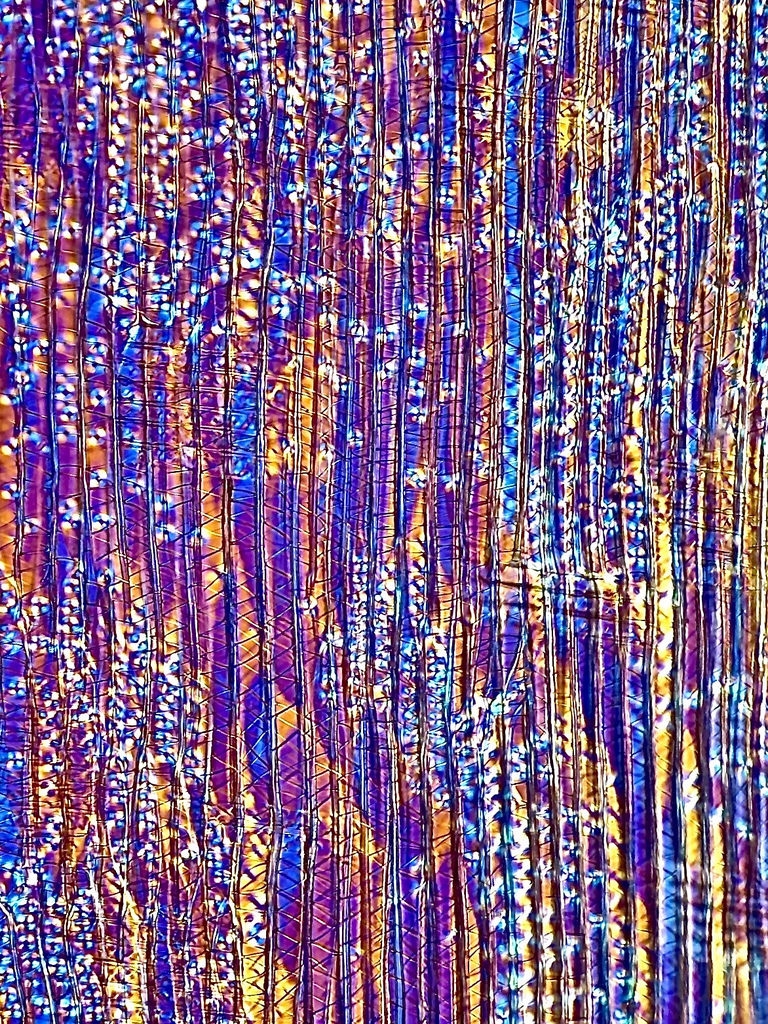

Bild 9 :  2 LP +  - Verwirrendes Bild der Mikrostruktur • Holzstrahlen nur undeutlich zu erkennen.


Bild 10 :  2 LP + Lambda Rot I. - Verwirrendes Bild der Mikrostruktur • Holzstrahlen etwas deutlicher zu erkennen.

[Schrodt]

Ergänzung:

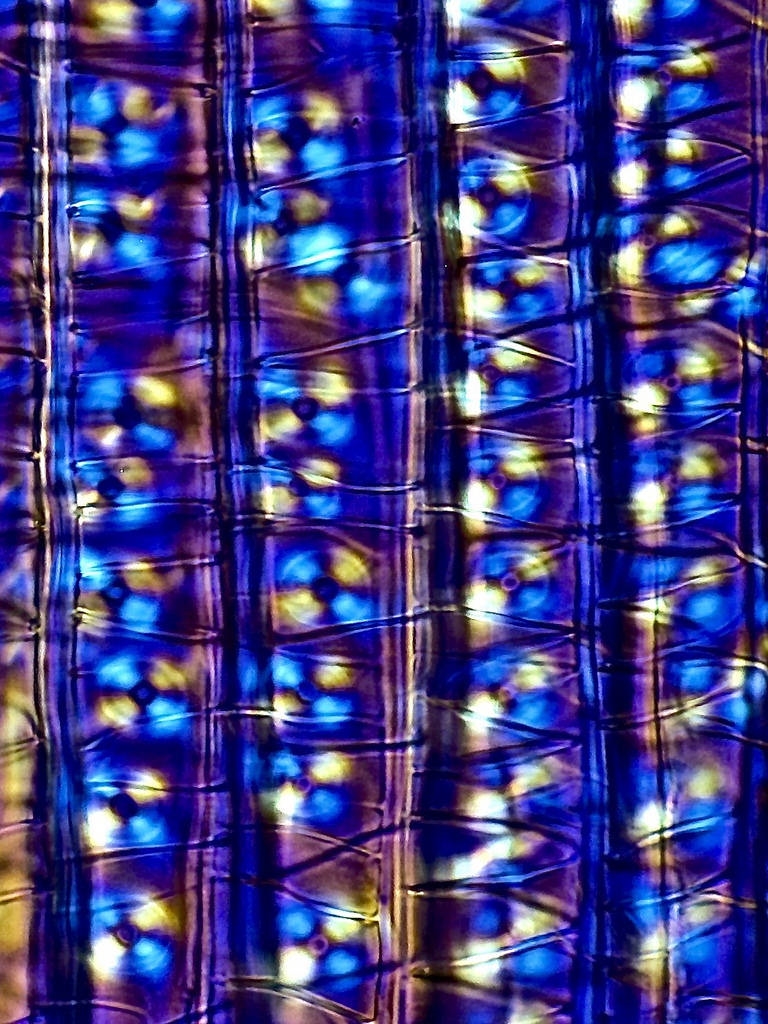

Negative Sphäritenkreuze der Hoftüpfel ( sog. BREWSTERSCHE KREUZE )  •  2 LP + Lambda Rot I  •  PL APO 40 / 1.00 OEL  •  Blaufilter CB 12 !



Mit herzlichen Mikrogrüßen
Jürgen aus Hemer
