Projekt Makro-Stand: Hilfe gesucht

[TPL]

Neuer Stand: Alle Teile zur Befestigung von Balgengerät und Kamera sind eingetroffen und montiert:

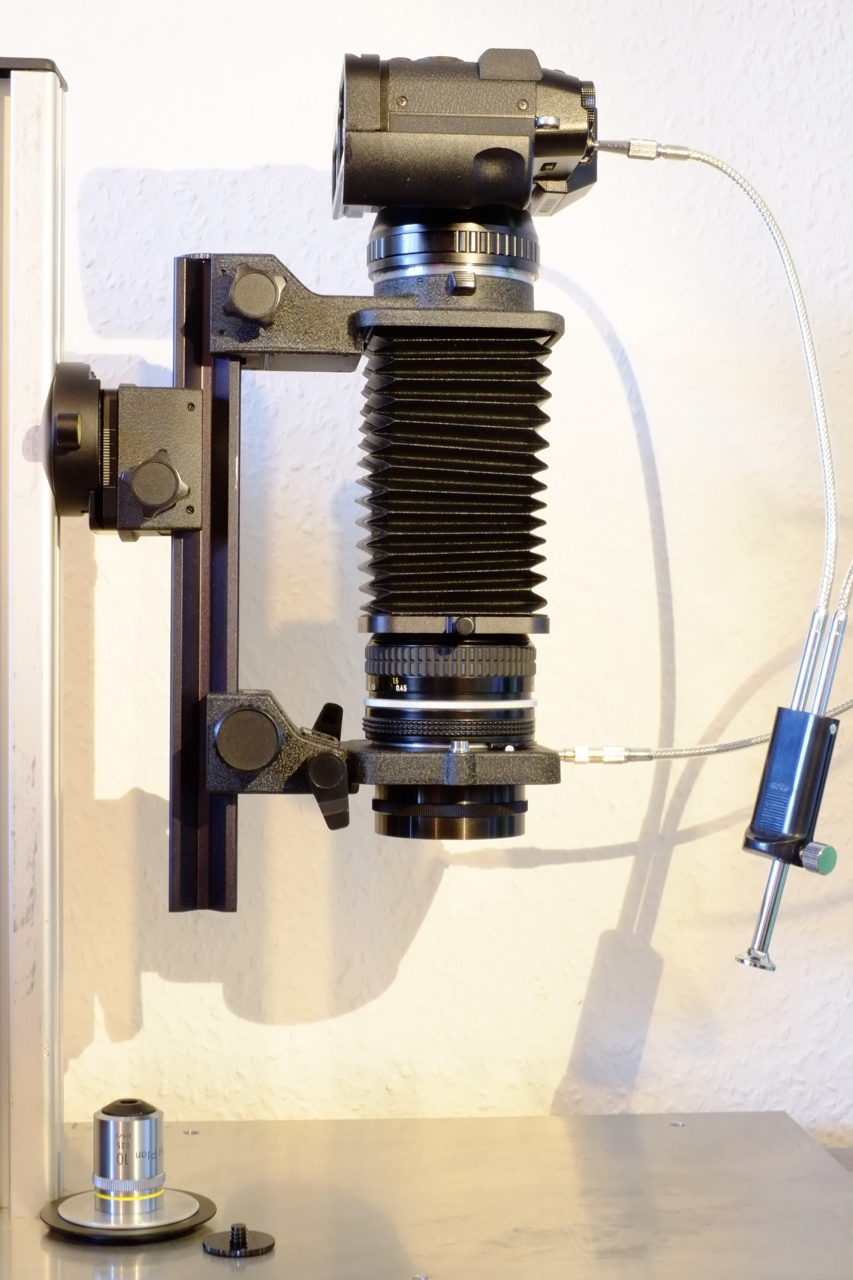

Hier mit einem Nikkor 50/2,0-Objektiv in Umkehrstellung. Die Blendensteuerung bleibt auch so erhalten, sodass ich per Doppeldrahtauslöser kurz vor der Aufnahme von Offenblende (zum genauen Scharfstellen) auf Arbeitsblende wechseln kann. Eine erhebliche Erleichterung.

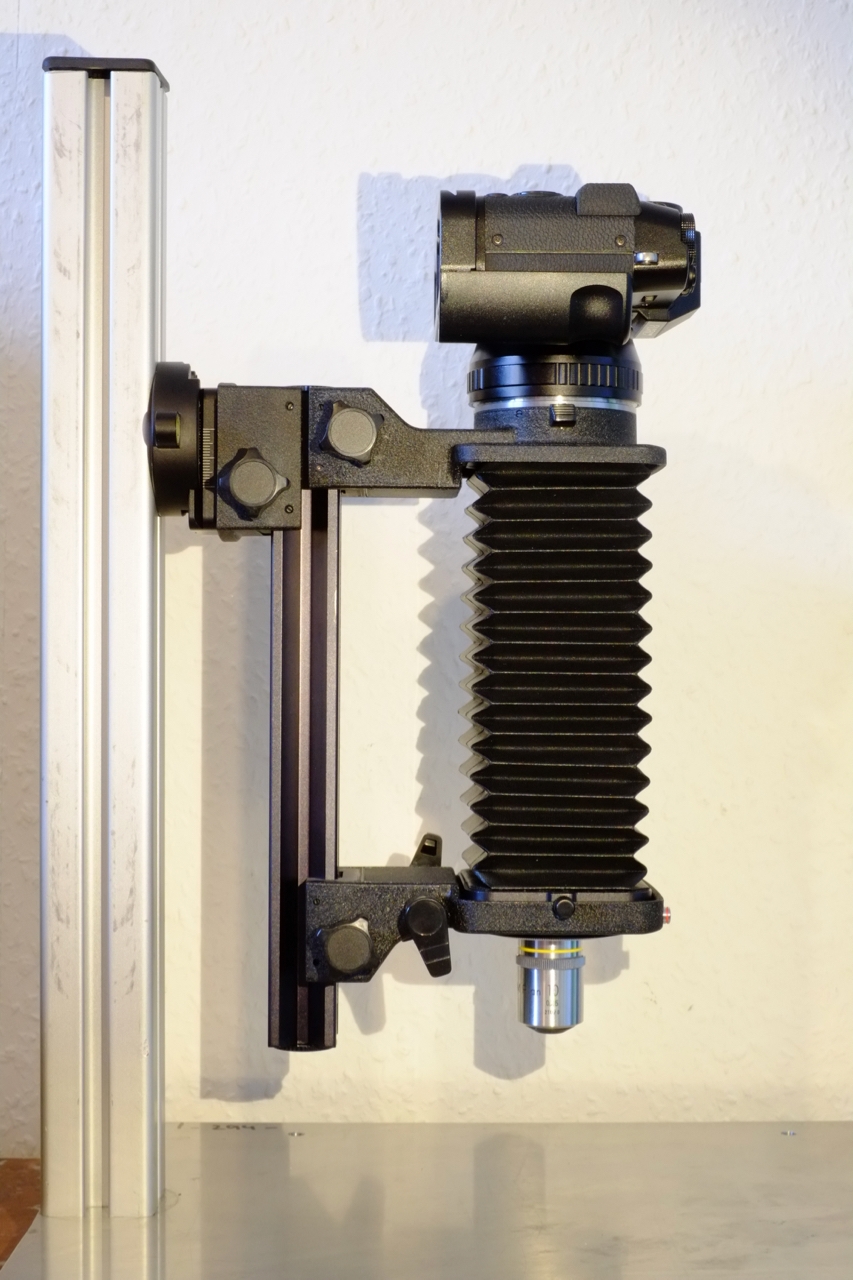

Hier mit einem Nikon CF M Plan 10/o.25-Objektiv. Offenblende ist hier gleich Arbeitsblende. Daher nützt hier auch kein Doppeldrahtauslöser.

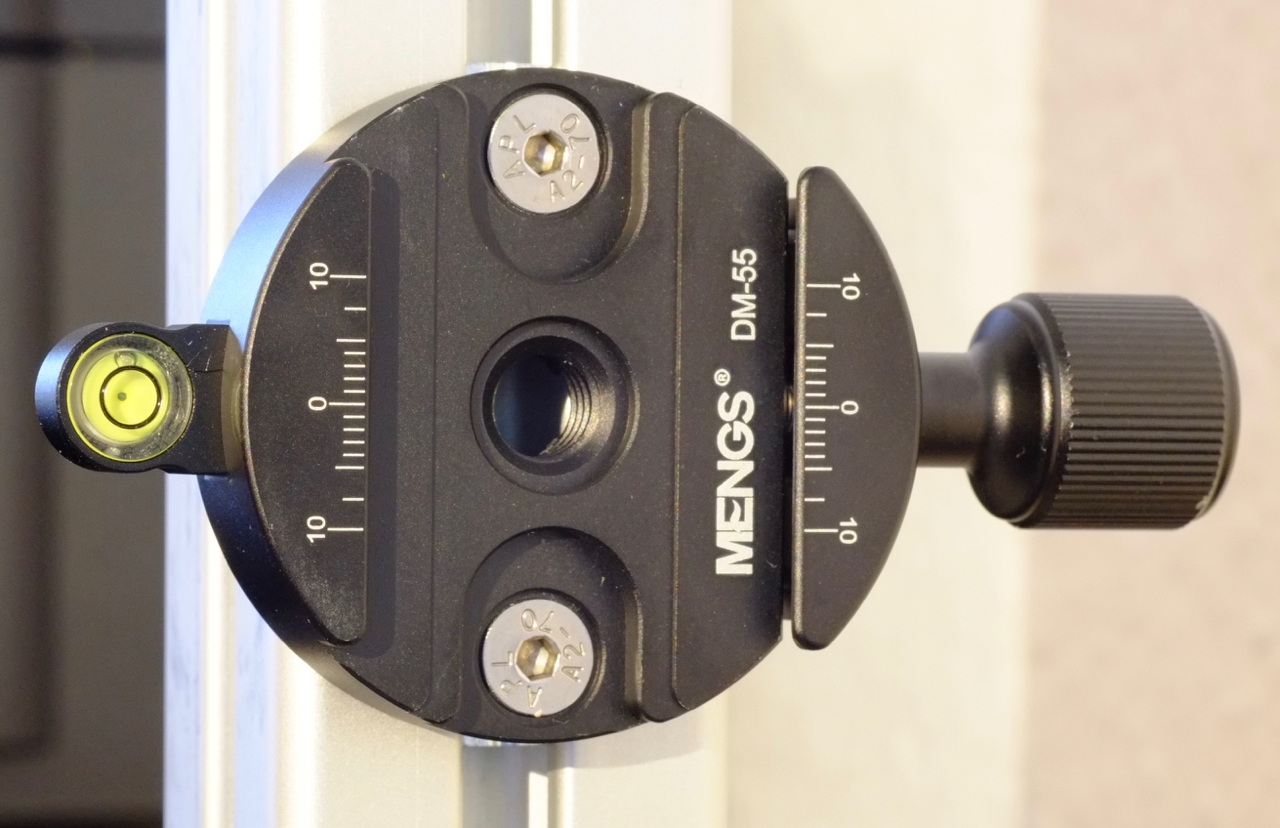

Detail der Montageplatte, die ich mit zwei Senkkopfsschrauben und den passenden Nutensteinen an der Stativsäule befestigt habe.

Wider Erwarten ist der Aufbau erstaunlich verwindungssteif und neigt sich trotz starker Ausladung und gut einem Kilogramm belastung (bisher) nicht merklich. Als nächstes steht die Beschaffung eines geeigneten Tisches an. Aber schon jetzt möchte ich allen Ratgebern sehr danken, ganz besonders Jörg und Knipser-Wolfgang, die mir die entscheidenden Stichwörter genannt haben.

Beste Grüße
Thomas

[TPL]

Nun zum Tisch!
Angenehm wäre mir weiterhin, wenn ich vorhandenes Material nutzen könnte. Und ich habe ja noch dieses hässliche Entlein hier:

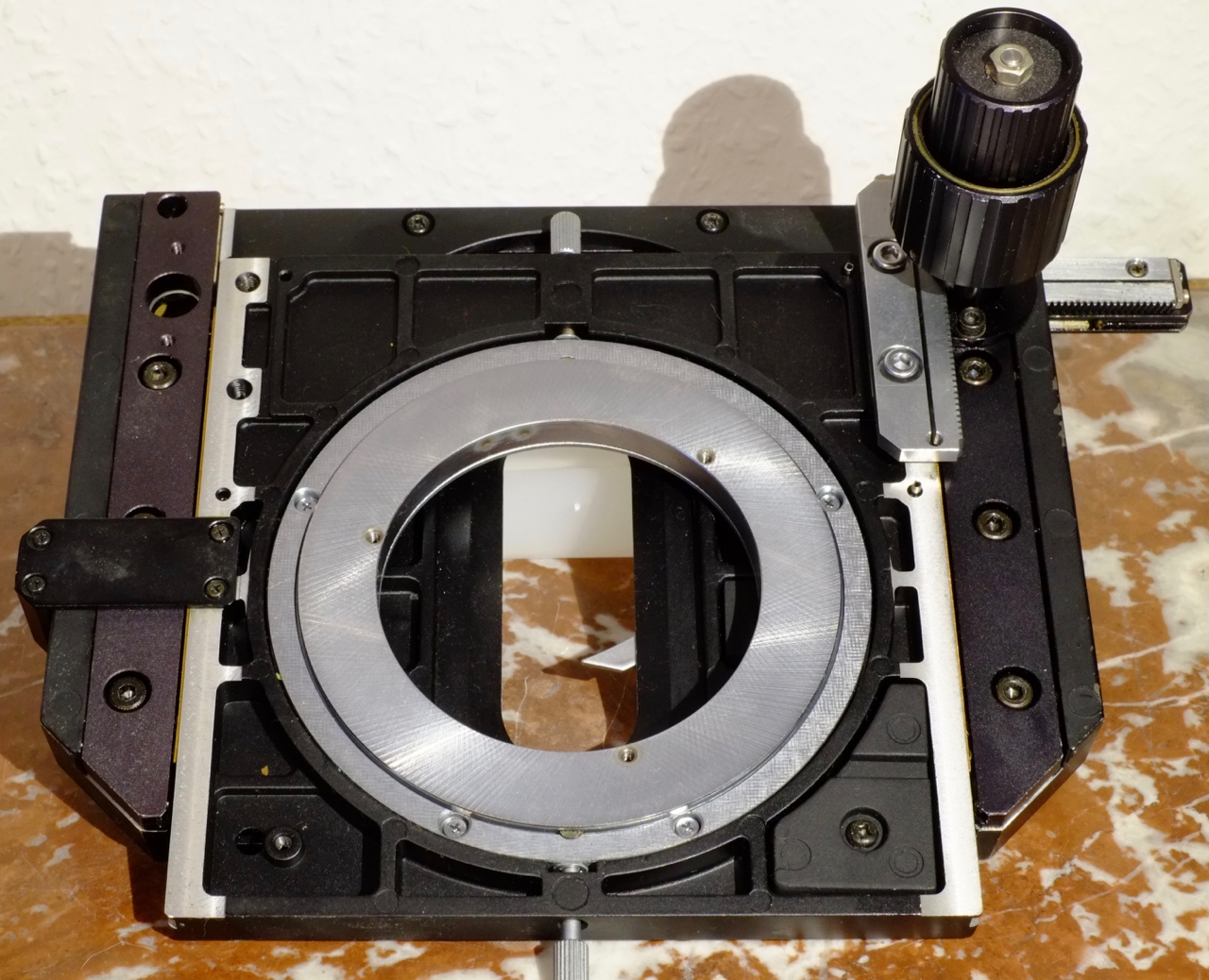

Drehbarer Nikon-Kreuztisch mit tiefliegenden, koaxialen Trieben (ca. 15 mm ausziehbar) und gefedertem Präparatehalter für Standard-Objektträger (auch passend für Dünnschliffe). Die runde Auflage für den Tischhalter hat einen Durchmesser von 99 mm (100 mm Durchmesser für ein Gegenstück wären kein Problem). Die drei Gewinde-Bohrungen liegen unter 120° auf einem Durchmesser von 75 mm. Um nicht mit den koaxialen Trieben aufzusetzen, benötigt der Tisch mindestens 70 mm lichte Höhe zur Basis (85 mm wären ideal).

Ich gehe davon aus, dass ein passendes Stativ (Nikon Labophot/Optiphot) mit Tischhalter weder schnell noch günstig (noch in schwarz ) zu bekommen ist. Daher meine Frage: wie komme ich zu einem Rundrohr mit 100 mm Durchmesser, ca. 80 mm Höhe und möglichst großer Dicke (15mm)?

Oder hat jemand eine andere Idee?

[Rawfoto]

Guten Abend

100 x 20 Rundrohr AlMgSi0,5, RD 100 x 20 mm

Firma Fixmetall, Alu, 100mm Rohr mit 20mm Wandstärke, die Länge kannst Du Dir aussuchen ...

www.fixmetall-shop.com/netGen/netGen.pl?lang=de&action=shop_kat&kategorie=29&produkttyp=rundrohre



Gerhard

[unkenheini]

Moin Thomas,wenn der Aufbau etwas instabil sein sollte,eventuell eine zweite Stativwechselbasis an die Säule Schrauben.Dann vorne an der Balgengerätschiene einen Universalkamerahochformat- Winkel Schrauben.Den Winkel gibt es auch von Mengs,er hat das Arcar Swissprofil an den Seiten,und kann dadurch direkt in der Basis geklemmt werden.Es sind Langlöcher für Stativschrauben in beiden Schenkeln vorhanden,und ich meine das das Balgengerät stirnseitig Stativgewinde hat.Wenn ich es nicht vergesse messe ich morgen meinen Winkel aus.Könnte man aus dem Winkel nicht einen Tischträger basteln?Der wäre dann sogar schnell abnehmbar.
Viel Spaß beim basteln.Mit freundlichen Grüßen Jörg
