Zuordnung Zeiss Jena Auflichtkondensor-Nummer

[Carsten Wieczorrek]

Hallo,

die Auflicht-Kondensoren für das Vertival tragen alle eine Nummer wie 12, 10, 9.

Ich habe noch nirgendwo eine Tabelle/Information dazu gefunden, welche Nummer für welche Objektive gedacht war. Hat da zufällig jemand etwas?

Danke schon mal.

Carsten

[hugojun]

Hallo Carsten ,

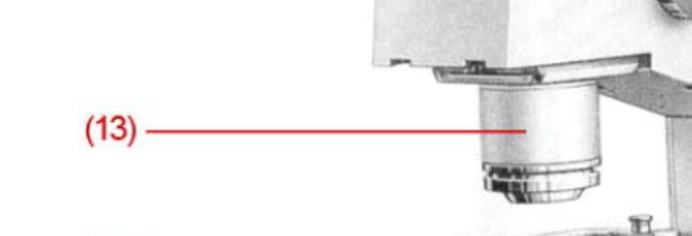

du meinst sicher die Hohlspiegel Kondensoren fürs Auflicht-Dunkelfeld.

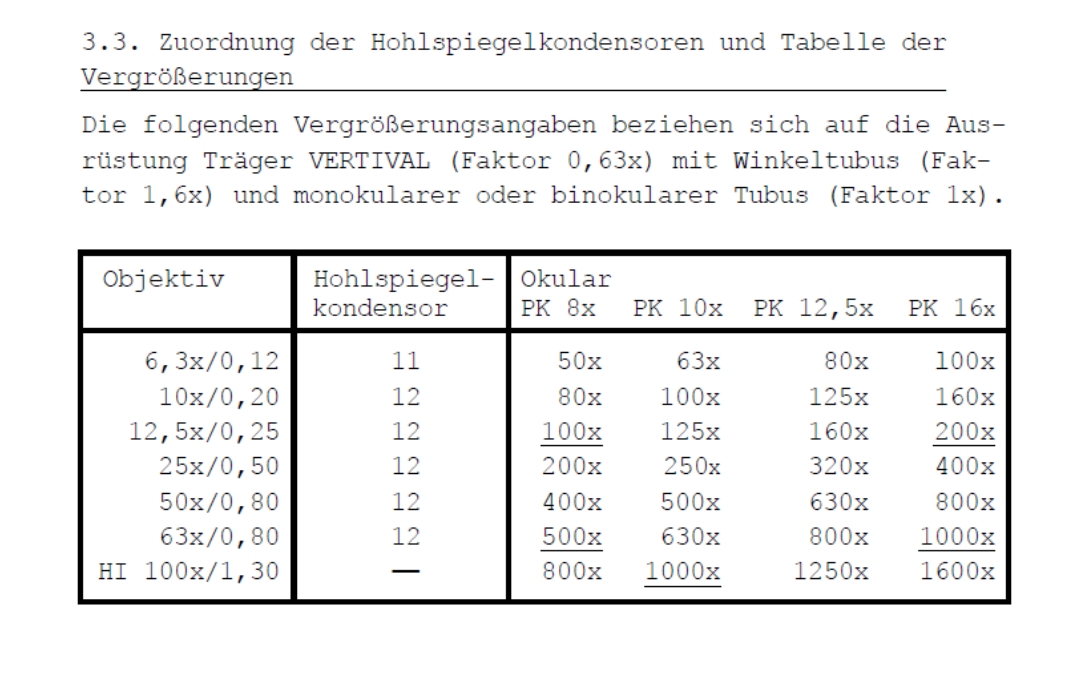

Fürs Epival habe ich nichts gefunden , wohl aber beim Vertival, da der Vertival-Arm  den einschaltbaren Ringspiegel hat; Nummer 9 und 10 sind aber nicht dabei.

Gruß

Jürgen

[HCLange]

Hallo Carsten,

Zuordnung :       Ringspiegel - Objektiv (DF-Kondensor)

Nr.   Objektivtyp      Daten
1   Apochromat      15x / 0,30      an Neophot mit Zwischenring für Apo 15x
3   Apochromat      32x / 0,65      an Neophot mit Zwischenring für Apo 32x
8   Triplet              5,5x / 0,10
9   Apochromat      15x / 0,30
10   Apochromat      32x / 0,65
11   Planachromat   4x / 0,10
11   Planachromat   6,3x / 0,12
12   Planachromat   10x / 0,20
12   Planachromat   12,5x / 0,25
12   Planachromat   16x / 0,32
12   Planachromat   25x / 0,50
12   Planachromat   50x / 0,80
12   Planachromat   63x / 0,80

Alles klar ? HG
Christoph

[Gerd Schmahl]

Hallo Christoph,
die beiden ersten Objektive sind aber noch die alten kurzen, oder?
Ich habe auch noch ein Apo 60x/0,95. Das ist auch kurz und scheinbar nicht für DF vorgesehen gewesen. Jedenfalls habe ich zu dem noch keinen passenden Hohlspiegelkondensor gefunden. Da ist auch wirklich nicht mehr viel Platz für Licht von der Seite.
Beste Grüße
Gerd

[HCLange]

Hallo Gerd,

die beiden ersten Apo-Objektive haben ein Auflagemaß kleiner als 45 mm, und beide unterschiedlich.
Für das Apo 60 war kein Ringspiegel vorgesehen mangels Arbeitsabstand.

Herzliche Grüße
Christoph

[Gerd Schmahl]

Hallo Christoph,
Danke für die Infos!

Für das Apo 60 war kein Ringspiegel vorgesehen mangels Arbeitsabstand.

Das hatte ich befürchtet...
Beste Grüße
Gerd

[Carsten Wieczorrek]

Hallo,

danke für die Antworten. Den 12er und 11er habe ich und damit alles, was ich für das Vertival benötige. Ich frage bloß, weil in der Bucht gerade ein oder zwei Nummern angeboten werde, die ich nicht kenne.

Grüße

Carsten

[Gerd Schmahl]

Hallo Carsten,
ja, den 1-er habe ich auch zum ersten Mal gesehen. Was ich noch suche ist ein 8er für das 5,5x Triplet, das ich habe. Am Vertival wohl eher nicht zu verwenden, aber am Nf auf jeden Fall interessant.
Beste Grüße
Gerd
