CZ-West Kondensorhalter, verschiedene Hilfslinsen-Positionen

[TPL]

Hallo Forum,

ich habe zwei Kondensorhalter, mechanisch passend zum STANDARD WL und den Tubuskopf-Geräten.

Im Bild rechts ist der Typ, den ich aus den Anleitungen und Prospekten der 1960er Jahre kenne: oben ein dünner, nicht-zentrierbarer Hilfslinsen-Halter, unten ein etwas etwas dickerer Filterhalter.
Im Bild links ist oben ein noch etwas etwas dickerer Filterhalter und unten ein ebenso dicker, zentrierbarer Hilfslinsen-Halter.

Kennt jemand den Typ links? Für welche vom Typ rechts abweichenden Situationen ist der gedacht?

Viele Grüße,
Thomas

[reblaus]

Hallo Thomas -

die Halter passen natürlich auch an die kleinen Standards. Die linke Version hatte/habe ich ans Axioskop ("50") bzw. Axiovert 35 gebaut wo sie auch noch passt.
Die zentrierbare Hilfslinse ist nützlich damit das ohne Linse zentrierte Leuchtfeld auch nach Einschwenken zentriert bleibt.
Mehr kann ich leider nicht dazu sagen

Viele Grüße

Rolf

[Klaus Herrmann]

Hallo Thomas, beide haben die selbe Funktion. Der rechte ist der ältere, der linke ist der neue; bei dem sitzt die Hilfslinse unten beim alten sitzt sie oben. Die alte müsste eigentlich auch zentrierbar sein. Da sind 2 Löcher in denen die Zentrierschrauben versteckt sind (Schlitz). Saublödes Gefummel. Die neue Version ist dagegen wunderbar bedienfreundlich. Später hat Zeiss dann wieder kleine Schräubchen eingeführt. Dem Sparheini sollte man dafür die Finger breit klopfen.

[TPL]

Hallo Klaus,

vielen Dank!
Die winzigen Bohrungen mit den M1,5-Madenschräubchen hatte ich als reine Befestigung der Hilfslinse gedeutet, aber wie ich gerade ausprobiert habe, könnte ich damit tatsächlich (allerdings seeehr fummelig) auch eine Hilfslinse zentrieren – die aber leider fehlt.

Viele Grüße,
Thomas

[Frank D.]

Hallo Thomas,

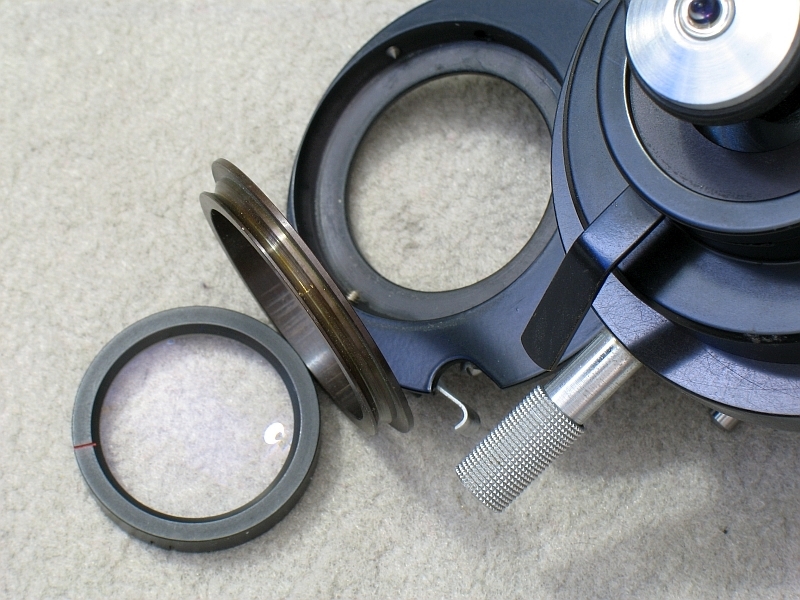

an meinem GFL und am Phomi (I) ist der auf Deinem Foto rechts abgebildete Halter verbaut und mit der Hilfslinse I bestückt. Die Hilfslinse sitzt aber noch in einem Zwischenring, welcher eine umlaufende Nut für die Zentriermaden besitzt. Die Justage ist eigentlich sehr einfach und wird nach der einmaligen Anpassung nicht mehr verändert.
Gedacht ist diese Einheit für die Verwendung von Kondensoren ohne Schwenklinse.

Viele Grüße
Frank

[TPL]

Lieber Frank,

vielen Dank für die schön bebilderte Erklärung!

Nur bei Deinem letzten Satz

Gedacht ist diese Einheit für die Verwendung von Kondensoren ohne Schwenklinse.

bin ich ins Grübeln gekommen: abgebildet ist ja ein Kondensor mit Schwenklinse und so hatte ich auch die bisherigen Hinweise (z.B. diesen hier) verstanden.

Frohe Ostern,
Thomas

[Frank D.]

Lieber Thomas,

Dein Grübeln war berechtigt und hat sich auf mich übertragen.
Linse I ist tatsächlich für PH-Kondensoren mit Klapplinse gedacht.

(Ich hatte die PH-Kondensoren am Phomi ständig mal getauscht und den Wechsel der Hilfslinsen vernachlässigt. Die letzte (falsche) Kombination war PH-Kondensor VZ und Linse I, welche mich zu der vorschnellen Aussage verleitete.)

Dir auch ein schönes Osterfest
Frank
