Einfluss eines Deckglases auf das Auflösungsvermögen

[Stuessi]

Hallo,

vor etwa 3 Jahren hatte ich ein Testtarget mit 2 Strichmustern erhalten, von denen eins mit Deckglas versehen war.
Nochmals herzlichen Dank an Wilfried!

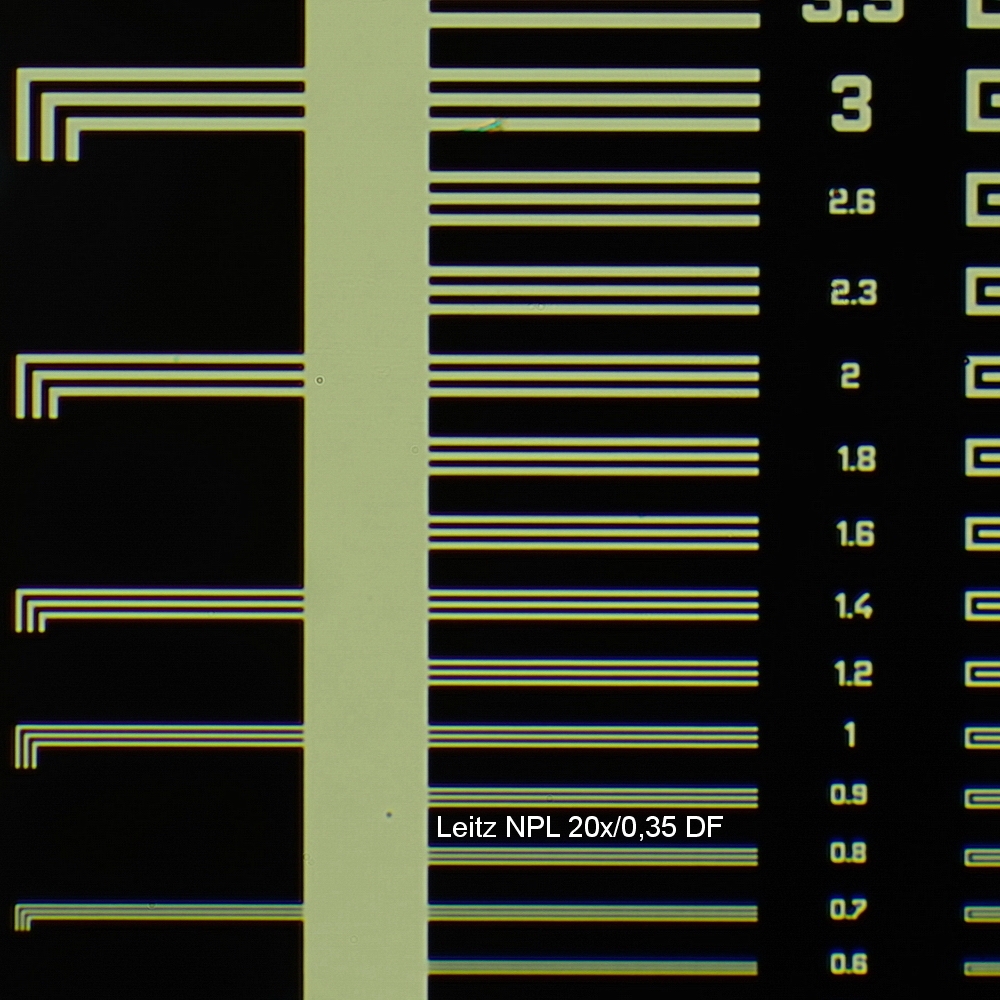

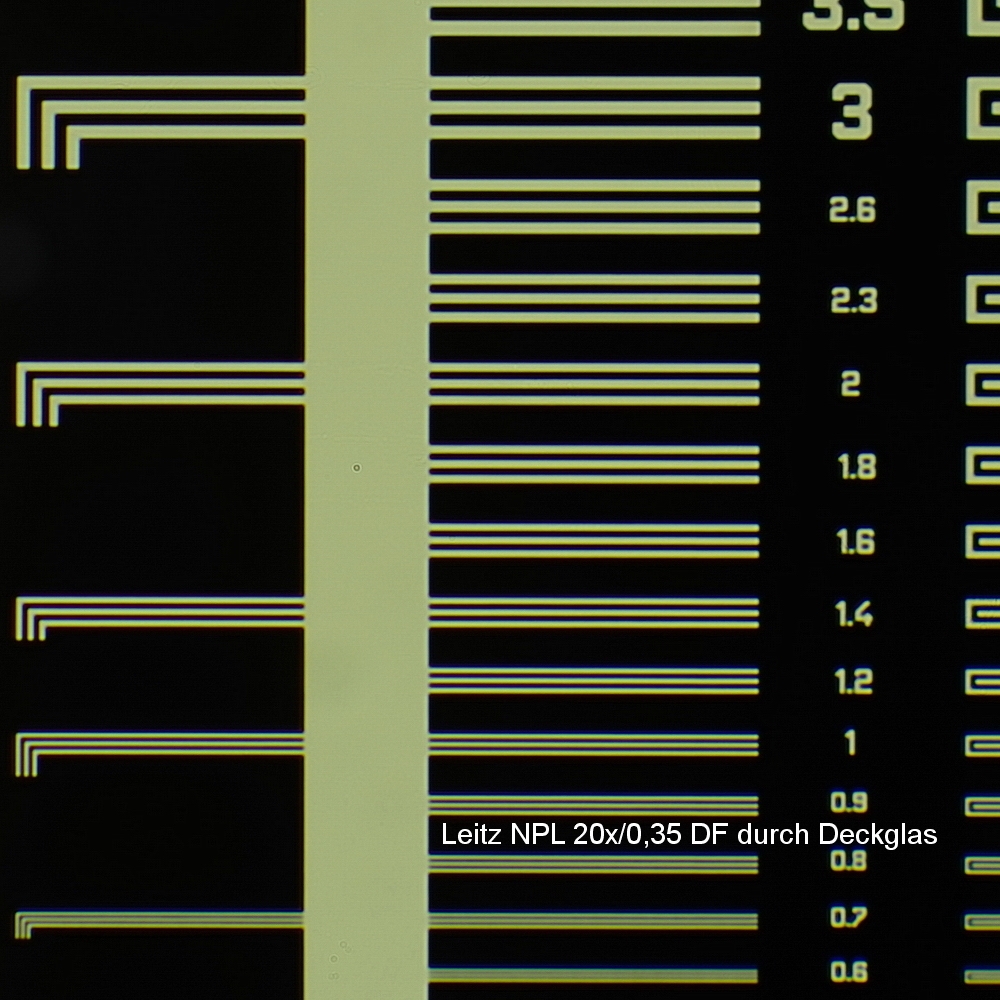

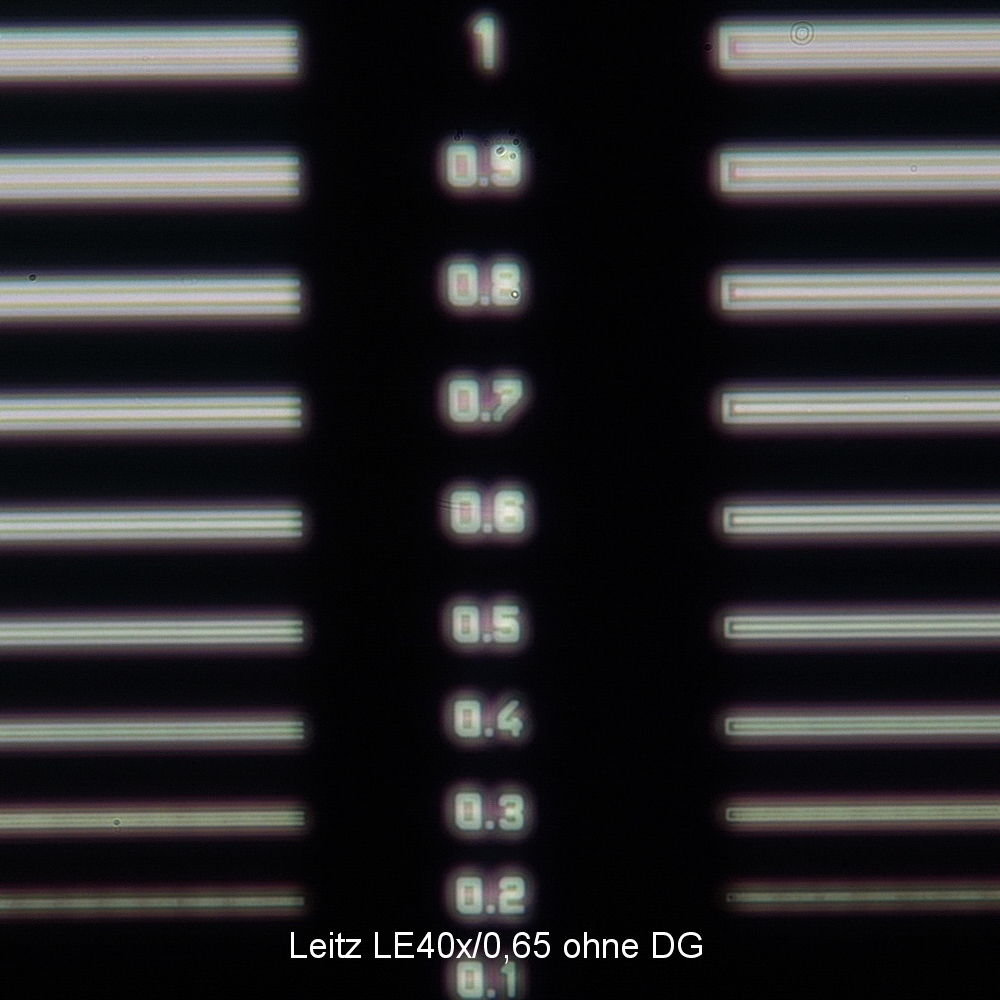

Angeregt durch eine Diskussion in einem anderen Beitrag habe ich Vergleichsaufnahmen mit einigen Auflichtobjektiven an meinem Ergolux gemacht. Dank des programmierbaren motorisierten großen Tisches kann ich zwischen den Mustern hin und her fahren.
Bis zu einer nA von 0,35 unterscheiden sich die Ergebnisse praktisch nicht, wohl aber bei größerer nA.

(Die Zahlen auf den Mustern geben die Strichbreite eines weißen oder schwarzen Balkens in µm an. Möchte man das Auflösungsvermögen in Lp/mm berechnen, muss man 500 durch diese Zahlen teilen.)

















Viele Grüße,
Rolf

[Kurt Wirz]

Hallo Stuessi

Vielen Dank für diese Vergleichsbilder.
Siehe auch mikrofibel.pdf
5.3 Objektträger und Deckgläser, Seite 174
5.3.5 Über die richtige Deckglasdicke
...Nur für Objektive von kleiner numerischer Apertur bis etwa A = 0,3 ist die Deckglasdicke für die Bildgüte gleichgültig bzw. ob das Objektiv mit oder ohne Deckglas verwendet wird. .....
und weiters auf Seite 175.

Es gibt auch andere Quellen die das so erwähnen.

Kurt

[reblaus]

Hallo Namensvetter -

ich finde es äußerst löblich, dass Du solch einen systematischen Vergleich mal gemacht hast und konkrete Bilder dazu zeigst! Aus der praktischen Arbeit ist ja den meisten der Effekt bekannt, aber bei biologischen Objekten lässt sich dazu halt nur eine qualitative Aussage dazu machen - das Bild wird "schlechter" - jetzt sehe ich tatsächlich mal um vieviel.

Viele Grüße

Rolf

[wilfried48]

Hallo Rolf (Stuessie),

sehr schöner objektiver Vergleich.

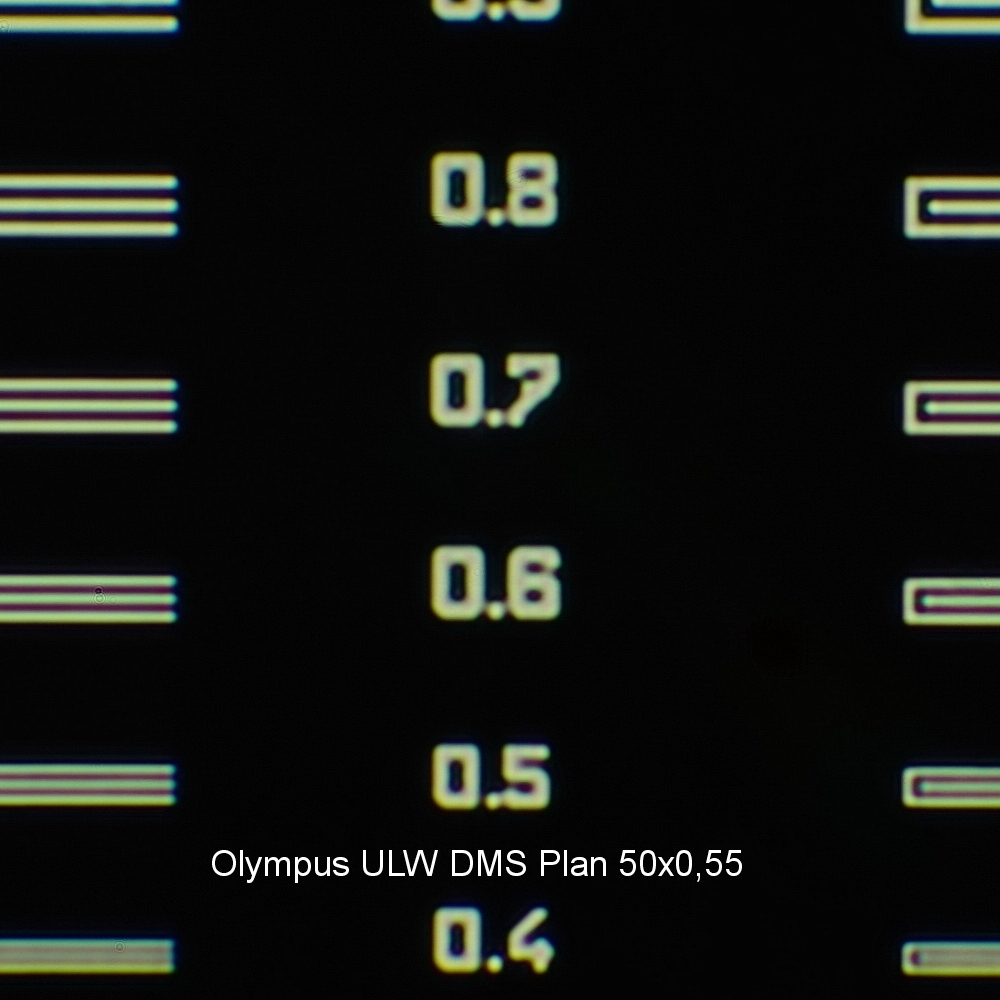

Ich hätte eigentlich gedacht, dass es beim Olympus LD Objektiv noch nicht so schlimm ist. So war jedenfalls bisher mein subjektiver Eindruck.

Wenn du schon dran bist, könntest du dann bitte mal umgekehrt den Qualitätsabfall von Objektiven mit Deckglaskorrektur an der Teststruktur ohne Deckglas untersuchen ?

viele Grüsse
Wilfried

[Stuessi]

Hallo Wilfried,

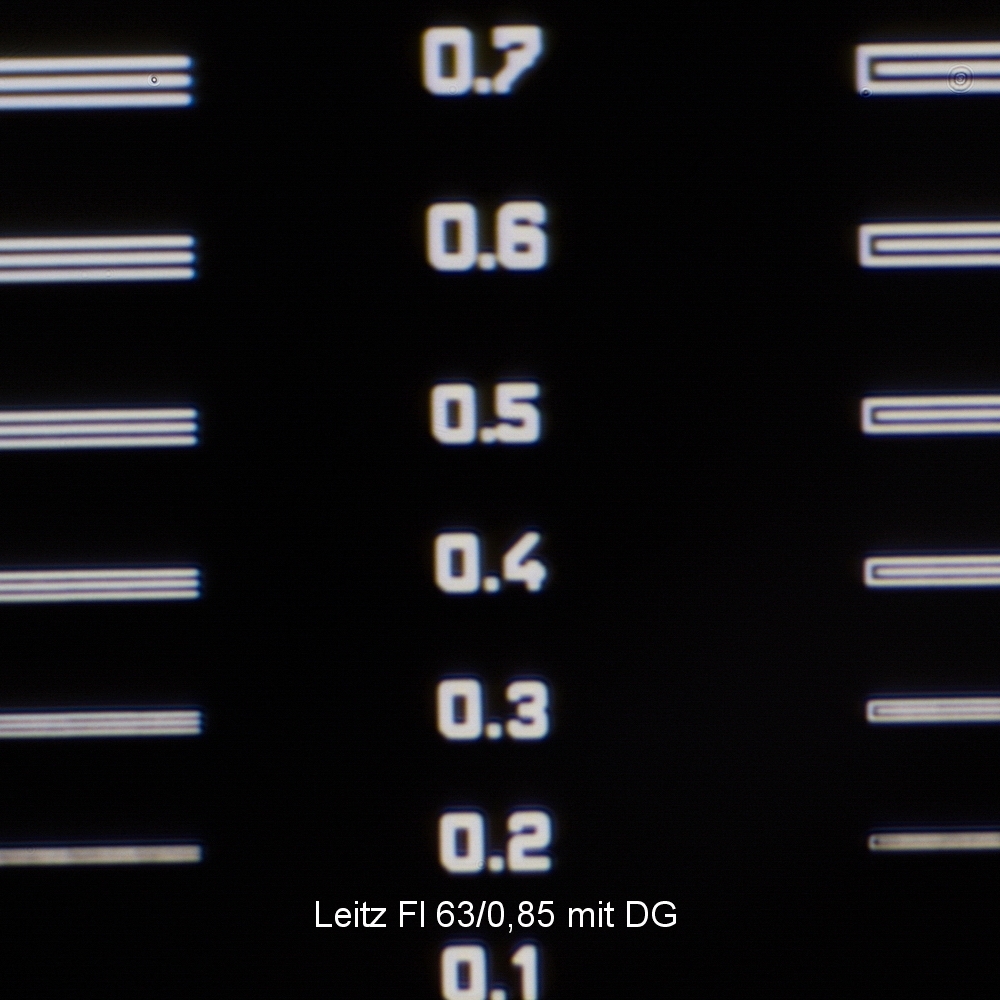

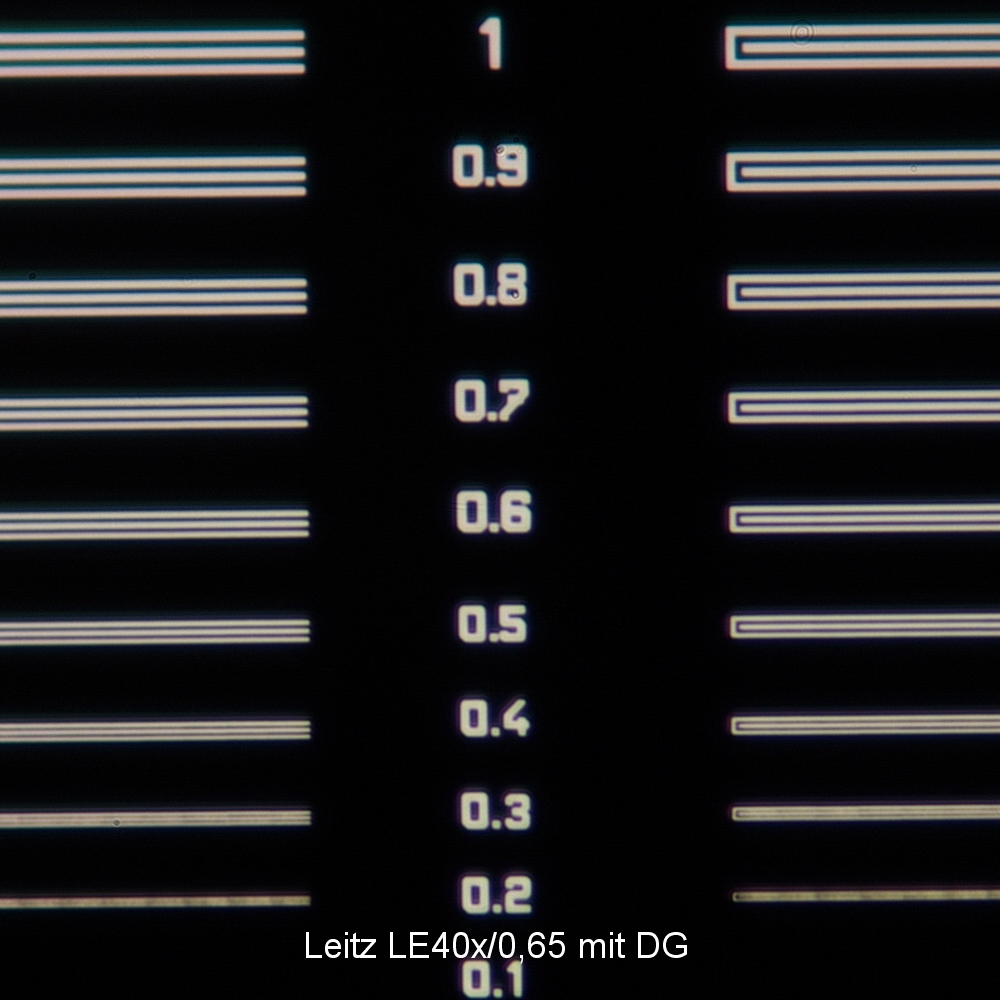

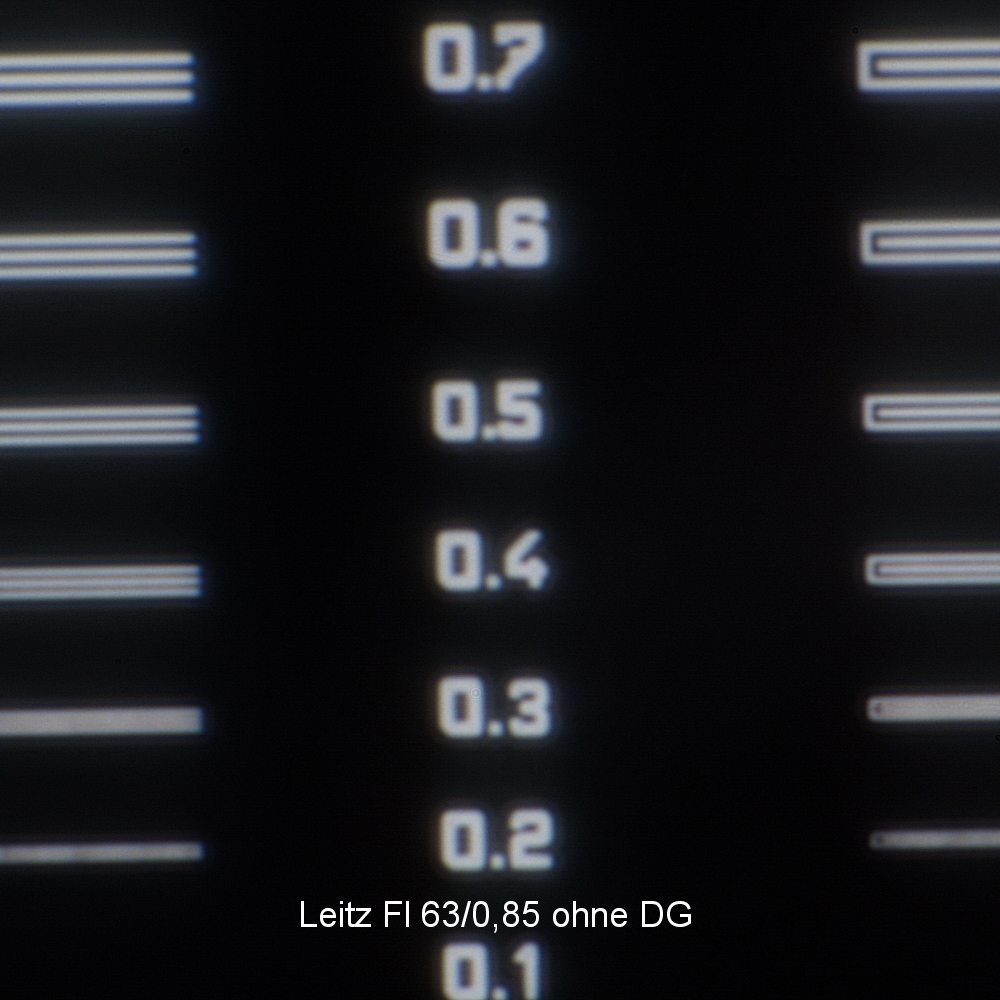

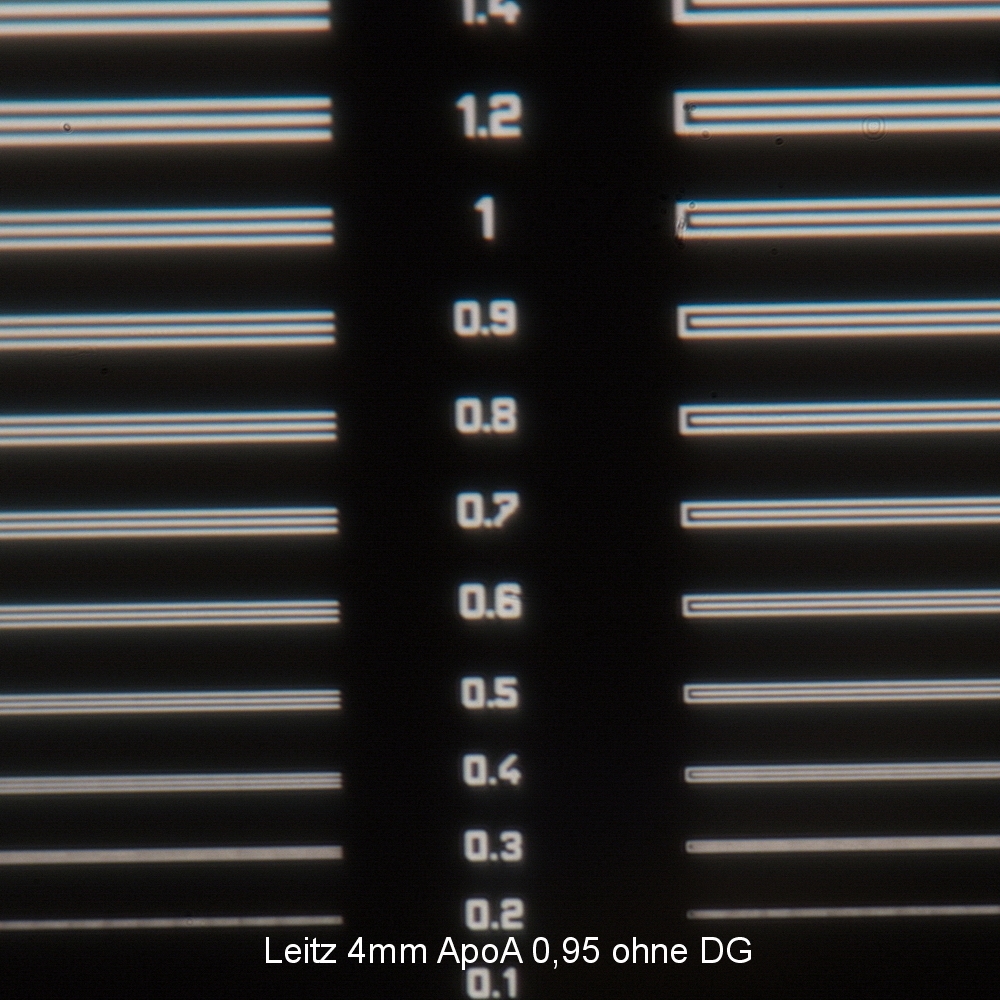

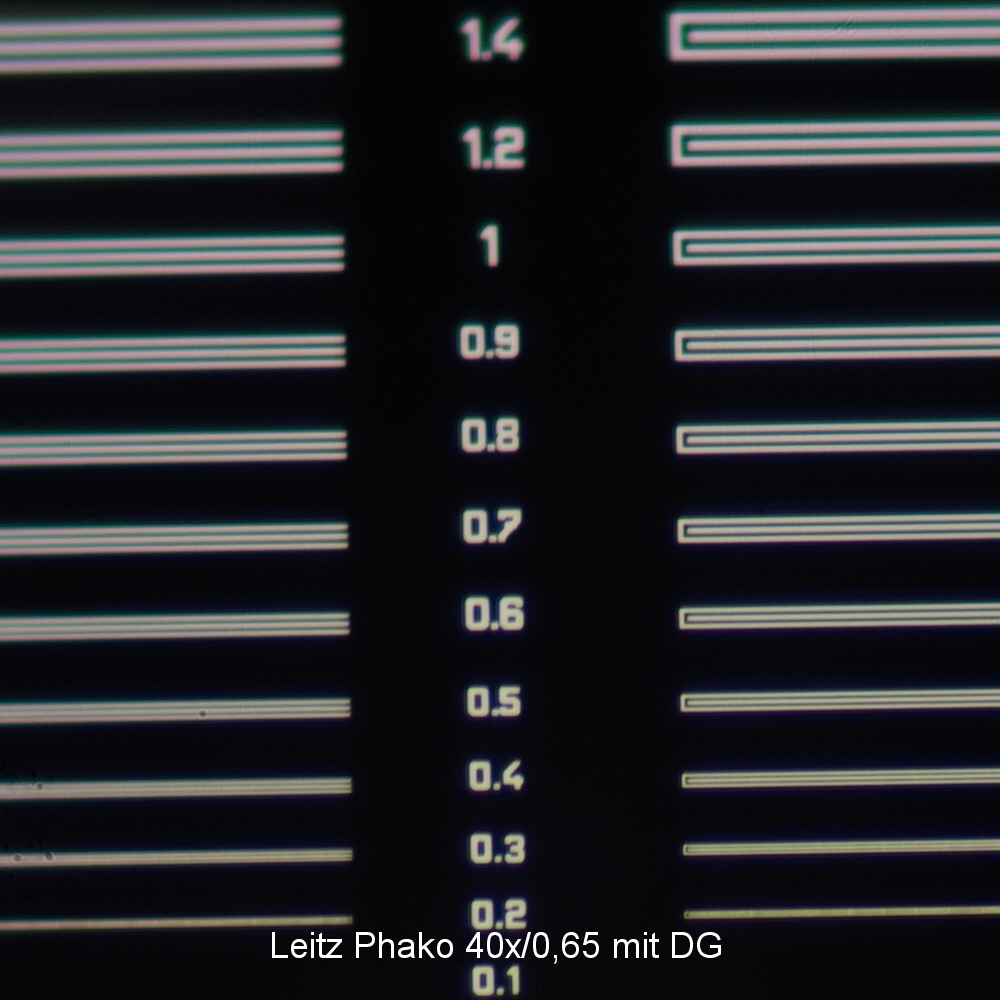

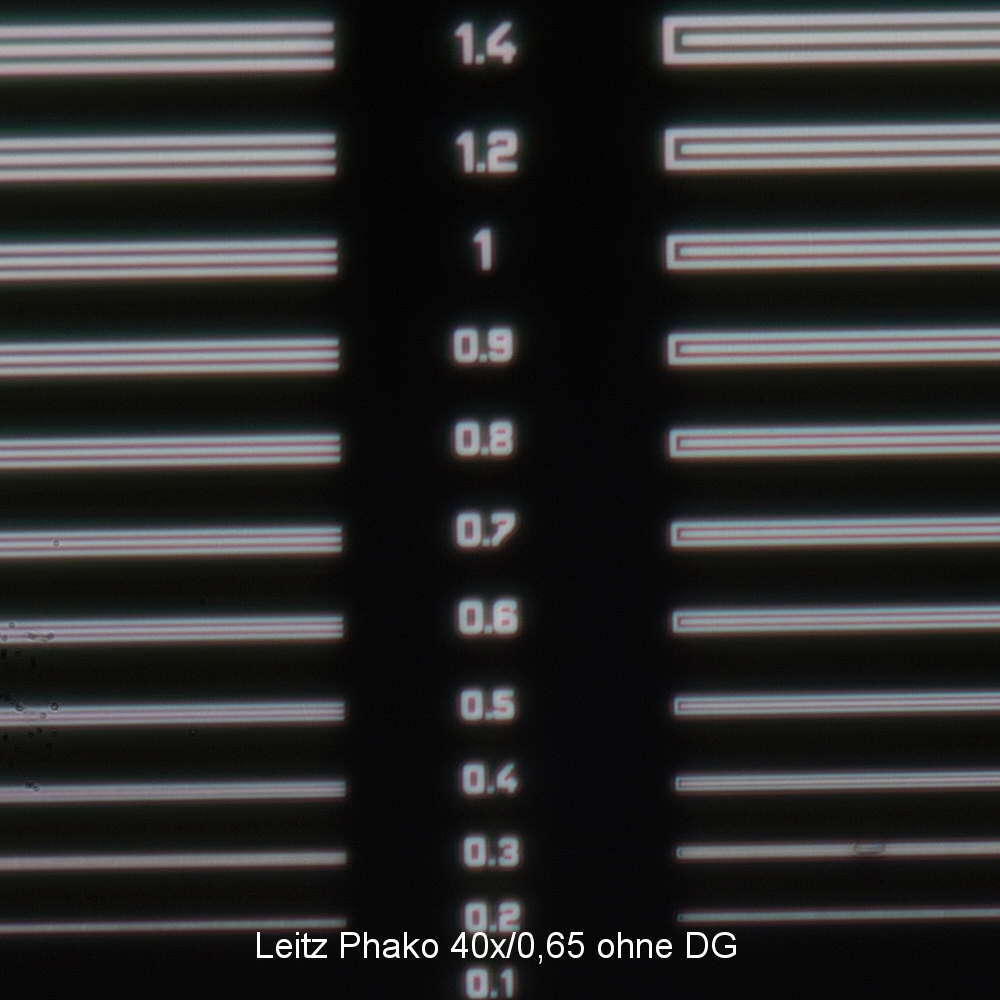

hier habe ich einige Ergebnisse mit Durchlichtobjektiven:

















Herzliche Grüße,
Rolf
