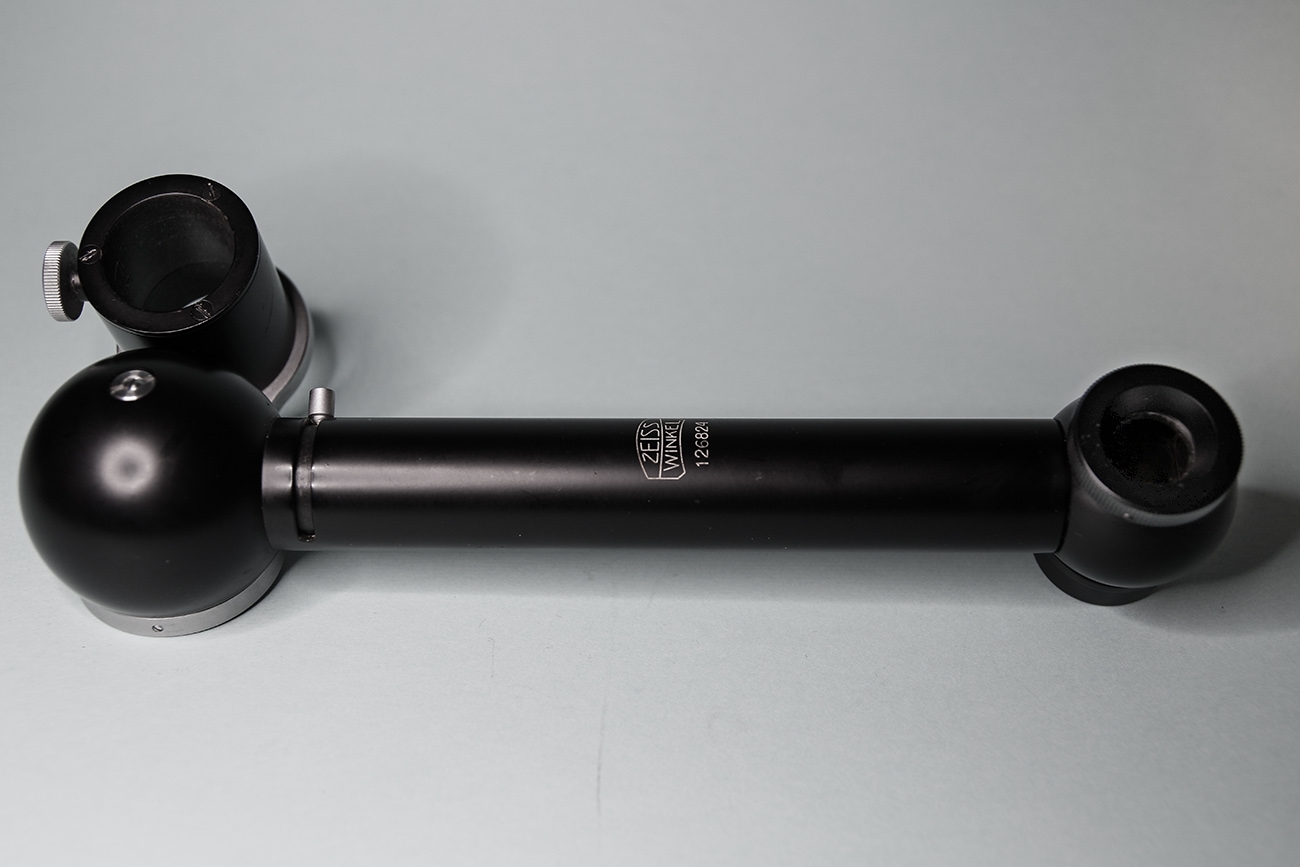

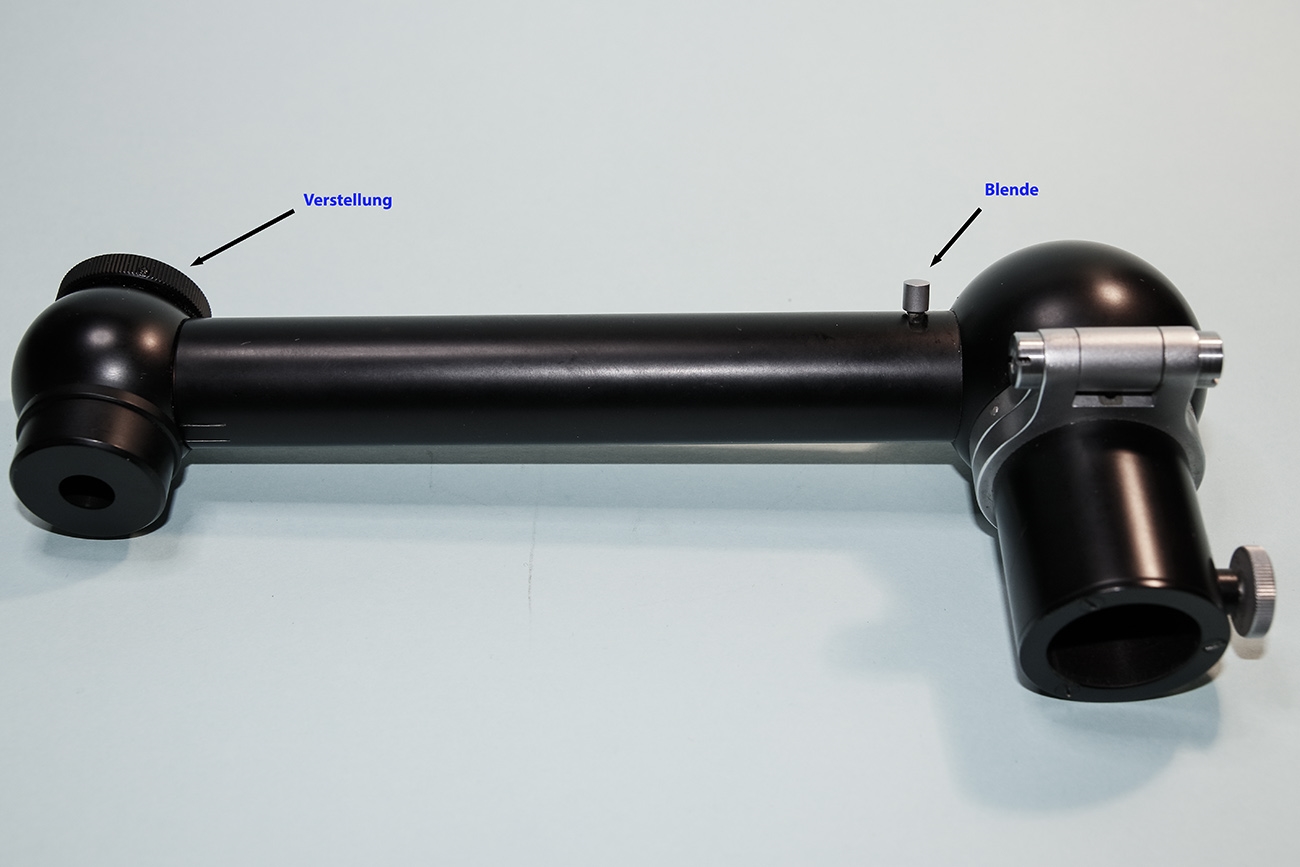

Zeichengerät Zeiss-Winkel

[Reinhard]

Hallo Freunde,

wer kann mir etwas über den Gebrauch der Zeiss-Zeichengeräte sagen?





Wenn ich das Gerät am Geradtubus meines Junior befestigt habe und durch das dann außen liegende Okularteil schaue (nachdem ich vorher
ein gut beleuchtetes Objekt scharf gestellt habe) sehe ich die Unterlage (das Zeichenblatt) und dann aber nur sehr klein das runde Projektionsbild,
das zu klein ist, um es abzuzeichnen.
Was stimmt nicht? Fehlt noch ein Teil oder welche Dummheit begehe ich?

Danke für Aufklärung
Reinhard

[mikrowastl]

Hallo Reinhardt,

nur zum besseren Verständnis die Beschreibung wie mein Zeichenspiegel am M7S funktioniert:

Ich beleuchte das Zeichenblatt(!) recht hell, dadurch sehe ich in einem der Okulare den Zeichenstift sehr gut und kann damit im normalen Durchschauen das Bild des Objekts mit dem Stift umfahren und so die Linien auf dem Blatt produzieren.
Es wird also nichts auf das Zeichenblatt projiziert.

Das funktioniert natürlich auch bei Tageslicht - ich muss ja sogar das Blatt hell beleuchten, damit es eingespiegelt wird.

Über eine Beschreibung der Funktionsweise dieses Zeiss-Zeichengerätes aus dem Kreis der Foristen würde ich mich sehr freuen.

vielen Dank und Gruss
Hans

[Reinhard]

Hallo Hans,

aber wenn ich das Gerät aufgesetzt habe, kann ich ja nicht mehr durch das Okular direkt auf das Objekt schauen.
Das Zeichenpapier und den Stift sehe ich, wenn ich durch die (mikroskopferne) Linse des Gerätes schaue.
Ich dachte ursprünglich, da würden zwei Bilder (das Objekt durchs Mikroskop und das Bild des Zeichenpapiers) übereinanderprojiziert,
sodaß man es praktisch nachzeichnen kann.
Ich sehe ja auch die Projektion des Mikrobildes, aber es ist viel zu klein.

Gruss
Reinhard

[liftboy]

Hallo Reinhard,

das ist jetzt nicht Deiner, aber die Funktionen ähneln sich.
Vielleicht hilft es weiter:
http://www.mikroskopfreunde-nordhessen.de/dateien/RA-7.pdf

Grüße
Wolfgang

[reblaus]

Lieber Reinhard -
dumme Frage - welches Okular hast Du denn im Mikroskoptubus?
Gruß
Rolf

[Jürgen Boschert]

Hallo Reinhard,

wollte gerade dasselbe wie Rolf fragen. Aber nun zu Deinem Zeichenapparat (heißt offiziell: Großer Zeichenapparat):

Nach der Anleitung vor dem Aufsetzen des Klemmringes Okular au dem Tubus. Dann Okular wieder einstecken und den Klemmring so nahe wie möglich am Tubusoberrand feststellen, gerade so, dass noch ei Wegklappen ohne Streifen am Okular möglich ist. Der Raum darf bei diesem System nicht zu hell beleuchtet sein. Beim Blick durch den tubusfernen Einblick Bildmitte und Zeichenflächenmitte übereinander bringen. Die Helligkeit des letztlich projizierten Mikrobildes auf die Gesamtbeleuchtung durch Verstellen einer Blende (ältere Version) oder zweier Polfilter (einer nahe am Mikroskoptubus, der andere nahe am Zeicheneinblick aufeinander abstimmen. Eine Größenänderung des projizierten Mikrobildes ist hier nicht vorgesehen, das kam erst mit den späteren recht komplex aufgebauten Apparaten, müsste aber evtl. durch Verwenden verschiedener Okulare in Grenzen machbar sein.

[mikrowastl]

Hallo Freunde der Zeichenhilfen,

der ,,grosse Zeichenapparat" - hier wurden bereits viele Fragen geklärt:

https://www.mikroskopie-forum.de/index.php?topic=32449.msg239716#msg239716

Hierzu ein link aus dem genannten thread wo die Funktion kurz beschrieben wird:
http://www.mikroskop-online.de/Mikroskop%20BDA%20Standard%20Prospekte/Forschungsmikroskop%20Standard%20WL.pdf

vielen für all die Infos!

Gruss Hans

[Reinhard]

Hallo,

allen Beteiligten Vielen Dank für die Aufklärung dieses (gerätetechnischen) Sachverhaltes.
Die Dummheit meinerseits war, kein Okular in den Mikrotubus zu stecken, weil das erst klappte, nachdem man die dafür vorgesehene Vorrichtung des
Zeichengerätes betätigt hatte. Außerdem hatte ich es an einem Junior mit Spiegel und unzureichender Beleuchtung probiert.
Aber auch mit voller LED-Beleuchtung am GFL bleibt es unbefriedigend, ein durchgezeichnetes Mischbild zu erzeugen; wahrscheinlich ist man durch modernere Techniken
schon zu verwöhnt.

Viele Grüße
Reinhard
