Selbstbau - Stativ für ein Stereomikroskop

[Hugo Halfmann]

Hallo allerseits,

vor ein paar Wochen lief mit ein Olympus Stereomikroskop zu, leider ohne Stativ.

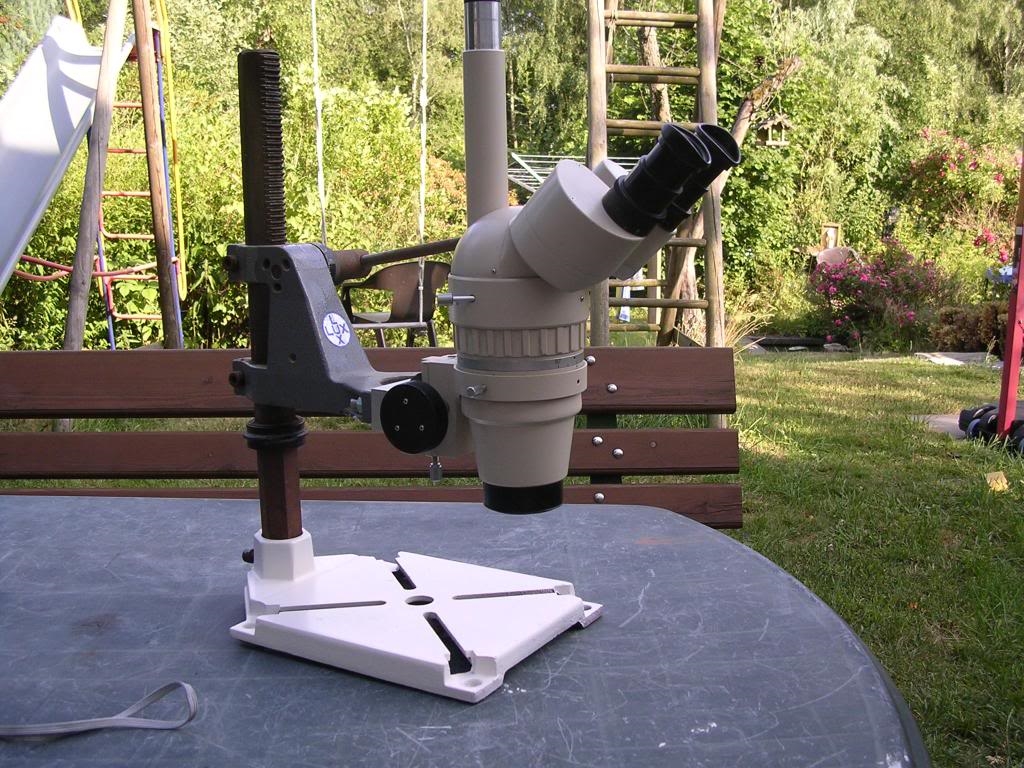

Nach der Investition von ein wenig Zeit im Bastelkeller und weniger als 20 Euronen habe ich nun ein stabiles, standfestes Stativ.
Diese Lösung ist sicher nicht perfekt, aber sie funktioniert, ich bin nun mal ein notorischer Billigheimer.
Mir waren die Kurse für irgendwelche Neu- oder Gebrauchtteile zu hoch.
Aber nun seht selbst:

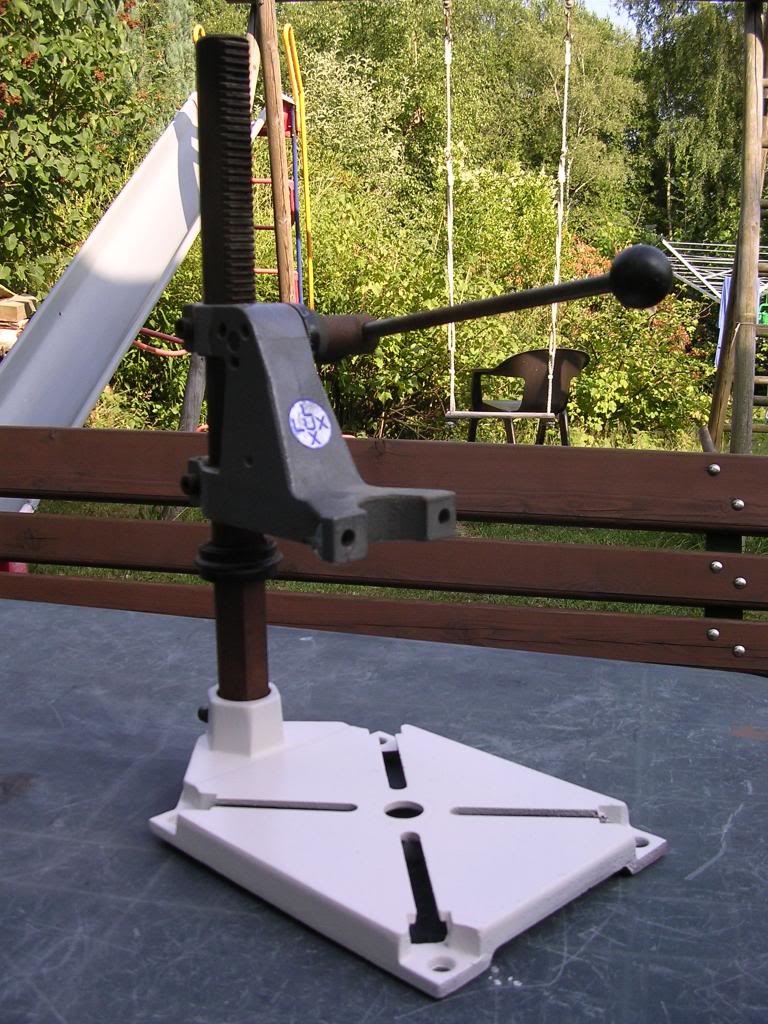

Mann nehme einen alten Bohrständer und entferne einen Teil der Aufnahme für die Bohrmaschine (bein anderen Modellen muss an dieser Stelle gesägt werden):

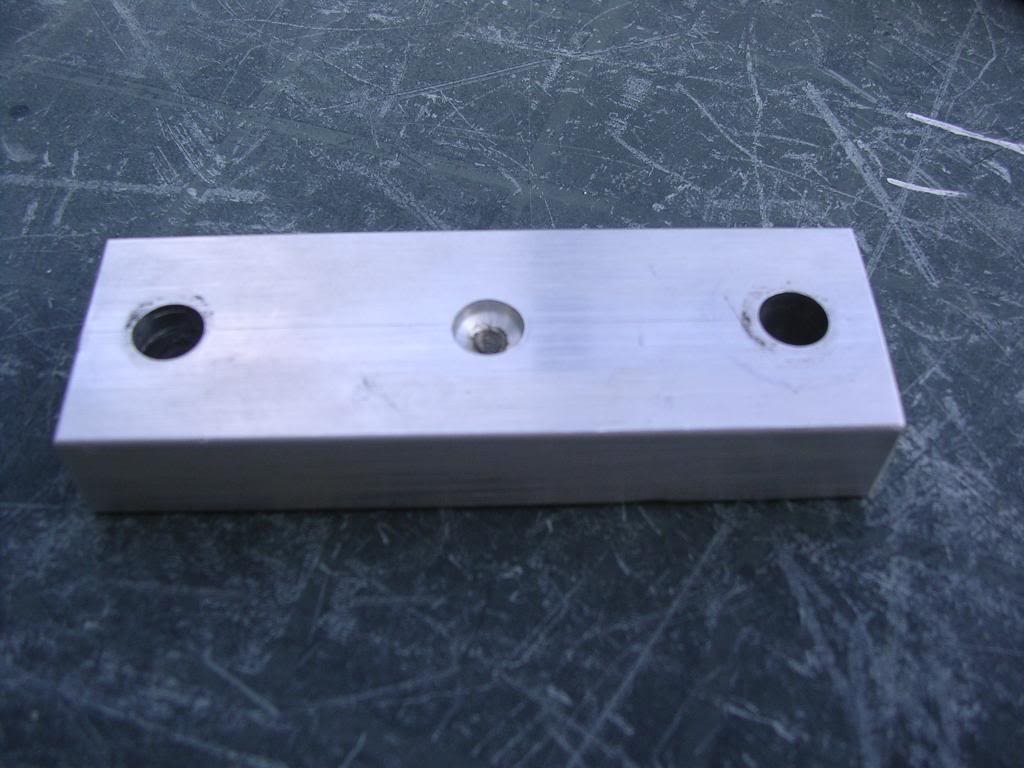

An ein Stück Aluminium vom Schrott

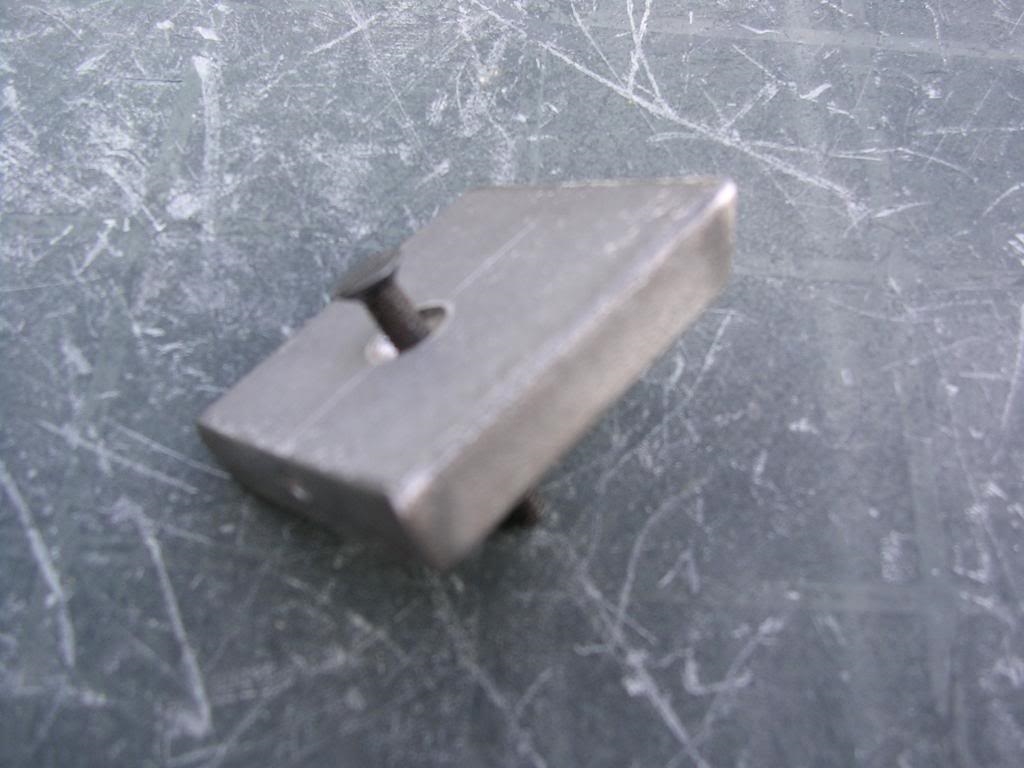

wird die Schwalbenschanzaufnahme

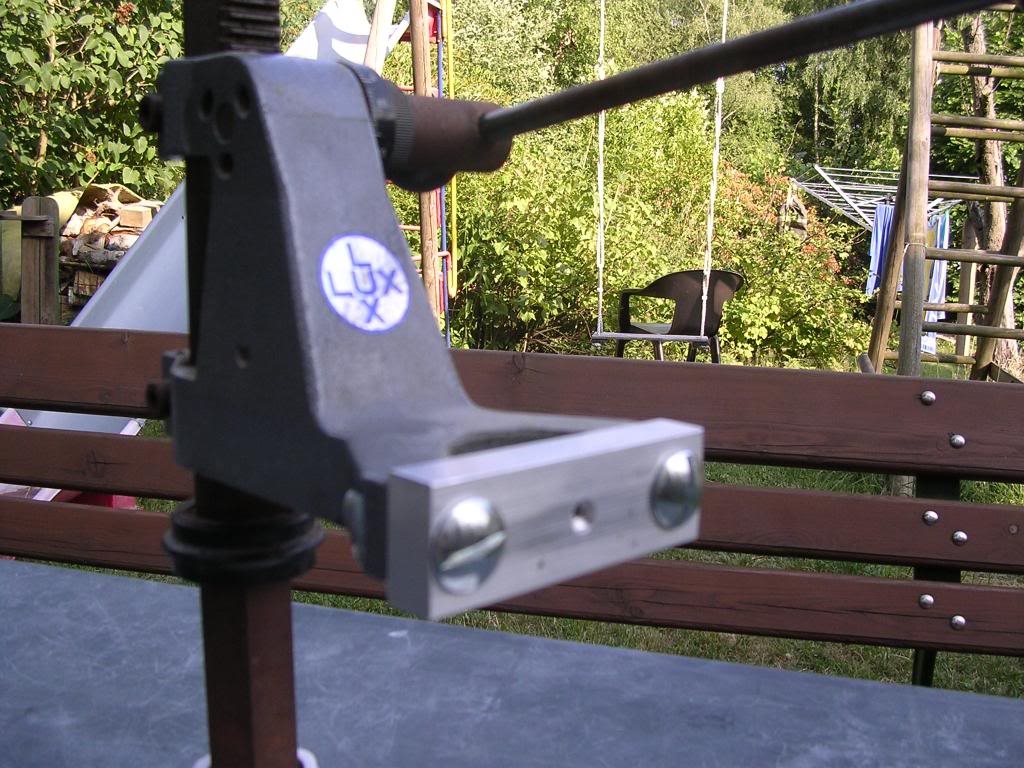

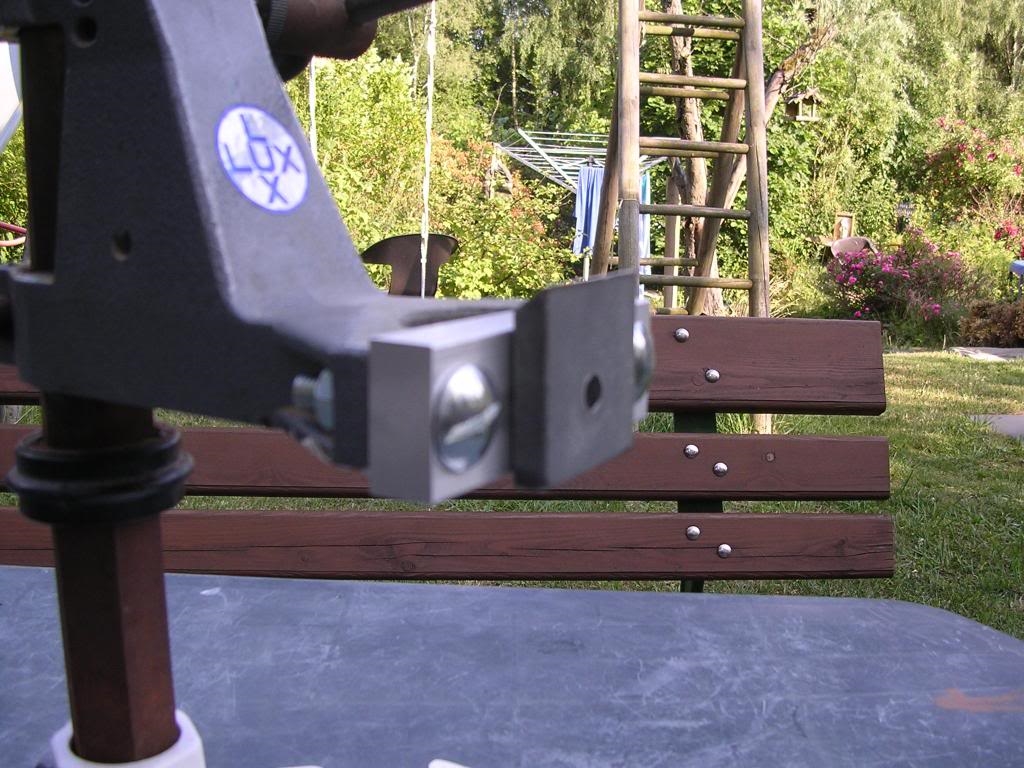

geschraubt und dann am Bohrständer befestigt

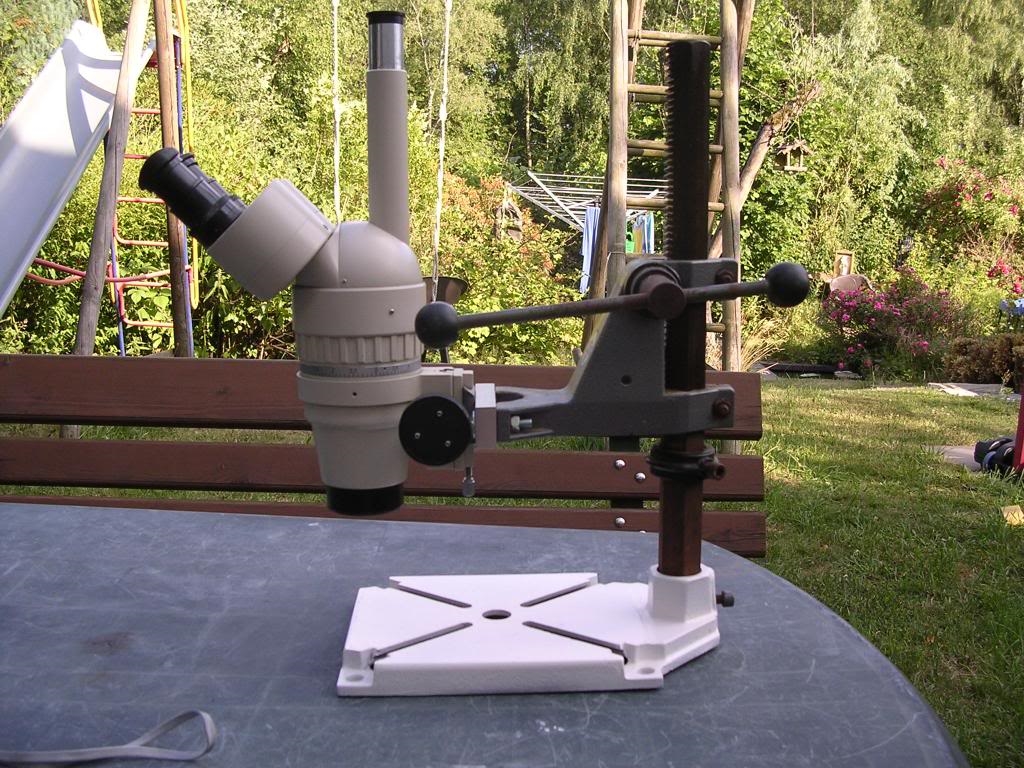

Daran wird dann das SteMi befestigt





Der Bohrständer  "Grobtrieb" läuft butterweich und rund und auf die Bodenplatte werde ich mir noch eine Milchglasplatte kleben, da das SteMi ein wenig weit hinausragt. Evtl. säge ich aus der Bodenplatte noch eine Aussparung heraus um eine Durchlichtbeleuchtung zu realisieren, was angesichts des Materials (Gusseisen) recht schweißtreibend sein dürfte. Da warte ich dann mal kühleres Wetter ab.

Auf eure Meinungen / Anregungen / Kritik bin ich gespannt.

Beste Bastlergrüße

Hugo Halfmann

[Werner Jülich]

Gute Idee, sogar an das Loch für die Durchlichtbeleuchtung haben Sie gedacht.
Wie stellt man bei hohen Vergrößerungen scharf?
Ich habe mal eine ähnliche Lösung bei einem Kunden gesehen, da gab es dann sogar noch einen Feintrieb in Form einer federbelasteten Druckschraube, nur so als Anregung, falls Sie zu Ihrem Stemi noch eine 2x Vorsatzlinse finden sollten.

Werner Jülich

[Jürg Braun]

Guten Tag Hugo

Diesen Bohrständer habe ich schon in mehreren Labors für verschiedene Anwendungen gesehen. Die Dendrochronologen haben auch das Stemi daran montiert. Anscheinend ist er genug Stabil und ebenso präzise.
Ich habe denselben auch. Bei mir ist aber wirklich die Bohrmaschine eingespannt.

Weiter viel Freude beim Basteln.

Gruss

Jürg

[Nomarski]

Hallo Hugo,

Not macht eben erfinderisch!

Wie stellt man bei hohen Vergrößerungen scharf?

Soweit ich erkennen kann, hat man neben dem "Super-Grobtrieb" am Bohrständer  noch den
feineren Trieb zwischen Stemi und der Schwalbe. Besser haben es die meisten Stemis auch nicht.

Evtl. säge ich aus der Bodenplatte noch eine Aussparung heraus um eine Durchlichtbeleuchtung zu realisieren, was angesichts des Materials (Gusseisen) recht schweißtreibend sein dürfte.

Würde ich nicht machen. Mach dir lieber einen passenden Unterbau, den du jederzeit leicht nacharbeiten kannst und befestige diesen an den Nuten der Grundplatte. Genug Platz nach oben ist ja vorhanden!

Du könntest dir sogar noch eine Messuhr dranbauen, durch die du den Hub auf 1/100mm ablesen kannst,
ideal zu Stacken!

Viele Grüße
Bernd

[Ragin]

Hallo Hugo
Sieht doch ganz gut aus auch wenn der Rost noch eine gewisse Zäsur darstellt zwischen Schrott und Hightech.
Kaum zu glauben, dass der Grobtrieb butterweich läuft, aber das ist ja auch schnell behoben.
Eine biologische Lösung zur Rostentfernung ist EMa, eigentlich als Bodenhilfsstoff entwickelt, das sind effektive Mikroorganismen.
Man bekommt die Stammlösung als EM1 und setzt sie mit Wasser und Zuckerrohrmelasse zur Fermentation an.
Das aktivierte EMa hat einen PH-wert von 3,2 und ist bestens geeignet um Rost zu entfernen. Das habe ich schon ausprobiert.
Zum technischen selbst würde ich es klasse finden, einen Kreuztisch zu integrieren. Den vermisse ich nämlich an meinem Stemi gelegentlich doch sehr.
Wenn die Beleuchtung dann drunter angebracht ist kannst Du vielleicht auch auf die Bohrerei verzichten. Ist sicher nicht ganz einfach aber ich wünsche noch
viel Erfolg.
Mit besten Grüßen
Rainer

[-JS-]

Hallo Hugo,
ich muss mich leider dem Rainer anschließen. Die rostige Tragsäule geht gar nicht !
Allerdings würde ich - eher weniger biologisch, dafür schön brutal-physikalisch - den
Lux-Bohrständer unter den Arm klemmen und zu einer Werkstatt meines Vetrauens gehen, die
ein Sandstrahlgerät hat. Nach knapp 10 min ist der Rost 'runter, anschliessend ein bisschen
phosphatieren und die Tragsäule ink. Zahnstange sieht aus wie frisch vom Band gefallen.
Ansonsten: Eine prima Lösung.
Das von Dir vorgestellte Stativ bietet zweifellos Raum genug, z.B. den Blütenstand einer
Herkuleskeule komplett zu bearbeiten und anschliessend nach dem Stacken der Teilbereiche
das Gesamte per Stitch zusammen zu basteln.
Auf das Poster könnte man gespannt sein

Viele Grüße
Joachim

... bevorzugt es, ge_Du_zt zu werden ...

[Hugo Halfmann]

Hallo ihr Lieben,

herzlichen Dank für eure netten Kommentare !

Also, ma im Ernst: Dat is kein Rost, dat is echte Patina !!!
Na gut, ich gebs ja zu: eine Mischung aus Flugrost und WD 40.....läuft aber wirklich ruckelfrei und sauber.

@ Werner Jülich: Das Stemi selbst hat einen Feintrieb, das ist der große schwarze Schraubknopf auf dem letzten Bild.

@ Jürg Braun: Der Ständer ist zwar von Obi / Lux, aber grundsolide, komplett aus Stahl / Gusseisen da wackelt nichts, die Edelteile von Wabeco sind auch nicht viel besser.

@ Bernd Nomarski: Die Idee mit dem Unterbau hatte ich auch schon. Im Prinzip hast Du Recht, nach oben ist genug Platz. Das mit der Messuhr kannst du mir - wenn ich soweit bin - mal in Ruhe erklären.

@ Rainer und Joachim: Jaaaahaaa ich mach den Rost weg - ich kann elektrolytisch entrosten - und wenn mich dann das richtige Teufelchen reitet, lass ich mir die Säule VERCHROMEN !!! Ätsch !!!  Und statt des LUX Aufklebers papp ich einen von Olympus drauf
Ein bißchen anpinseln wollt ich den Rest sowieso noch, soll ja nach was aussehen.
Im Moment ist´s mir bloß zu warm, im Keller mach ich die Stinkerei nicht so gern und im Garten knallt die Sonne dermaßen, daß ich lieber schwimmen gehe. Alles zu seiner Zeit!

So, und nu gute Nacht !

[Nomarski]

Hallo Joachim,

ch muss mich leider dem Rainer anschließen. Die rostige Tragsäule geht gar nicht !

Wieso? Passt doch gut zu den Gartenmöbeln!

den
Lux-Bohrständer unter den Arm klemmen und zu einer Werkstatt meines Vetrauens gehen, die
ein Sandstrahlgerät hat. Nach knapp 10 min ist der Rost 'runter

Nach ein paar Tagen eifrigen Dauer-Mikroskopieren übrigens auch. Außerdem strahlen die dir noch die schöne Passung weg, daß du hinterher ein Klappergestell hast. Ich würde allenfalls mit Rostlöser und etwas Stahlwolle rangehen.

Viele Grüße
Bernd
