Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer *
« am: Juni 17, 2012, 00:58:46 Vormittag »
Liebe Forumsmitglieder,

ich möchte heute Abend meine Farn-Trilogie mit einem Wedelstängel-Querschnitt von Athyrium filix-femina (Gemeiner Frauenfarn) abschließen. Angefangen habe ich ja mit dem Dornfarn (https://www.mikroskopie-forum.de/index.php?topic=12574.msg94037#msg94037), der zweite Beitrag war der Rippenfarn (https://www.mikroskopie-forum.de/index.php?topic=12661.0).

Die Präparation ist recht übersichtlich, das heißt ein frischer Wedelstängel wurde mit dem Haga-Rasierklingenmikrotom geschnitten. Ein Schnitt blieb unfixiert und ungefärbt für die Fluoreszenzaufnahme zurück (Bild 1, Bild 2 als Hellfeldaufnahme), restliche Schnitte wurden für die Färbung (Bild 3) für 30 Minuten in AFE(50) fixiert (Schnittfixierung).

Interessant ist hierbei das Färbeprotokoll, denn entgegen meiner üblichen Verarbeitung habe ich statt abschließend mit 100% Isopropylalkohol nur bis 96% Ethanol entwässert und von da aus in Euparal eingeschlossen:

  • Schnitt aus AFE über Ethanolstufen abnehmender Konzentration (50% und 30%) in Wasser ausgewaschen.
  • Simultanfärbung mit W3Asim (enthält die Farben Acridinrot, Acrflavin, Alcianblau), Dauer ca. 10 Minuten, zum Anfang die Farblösung mit dem darin enthaltenen Schnitt auf ca. 60° Celsius erwärmt.
  • Den überfärbten Schnitt in Wasser ausgewaschen (3x gewechselt).
  • Differenzierung in 30% Ethanol (3x gewechselt bis keine Farbe mehr abging).
  • Schnitt in 50% Ethanol überführt (auf diese Stufe kann auch verzichtet werden).
  • Anschließend in 96% Ethanol entwässert.
  • Einschluss in Euparal.
  • Aushärten im Wärmeschrank oder auf Wärmebank.

Falls Sie dieses Färbeprotokoll nacharbeiten möchten gebe ich zu bedenken, das dieses einer meiner ersten Versuche ist ohne Isopropylalkohol direkt aus 96% Ethanol in Euparal einzuschließen. Für Euparal ist das ja unkritisch, da es etwas wasserverträglich ist. Wie haltbar aber jetzt die Färbung ist, das werden die nächsten Wochen zeigen.

Die Übersichtsbilder wurden mit Photomerge Panorama (Unterprogramm von Photoshop Elements) aus je 12 Einzelbildern zusammengesetzt. Alle Einzelaufnahmen mit 10x/0,3 PlanNeofluar.

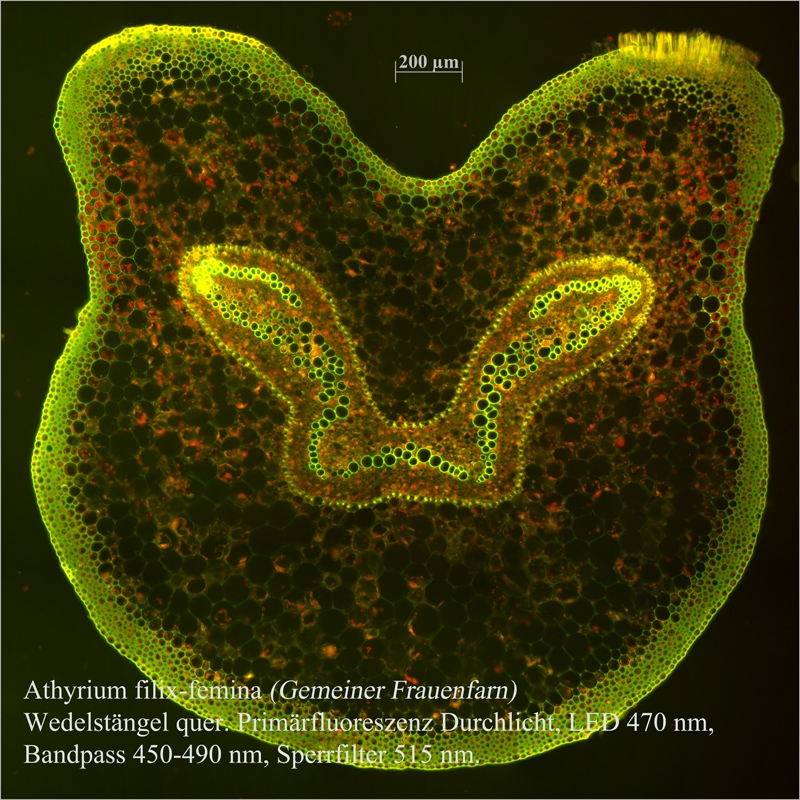

Bild 1 = Primärfluoreszenz (Autofluoreszenz), Durchlicht


Bild 2 = Schnitt wie Primärfluoreszenz, jedoch nur Durchlicht-Hellfeld

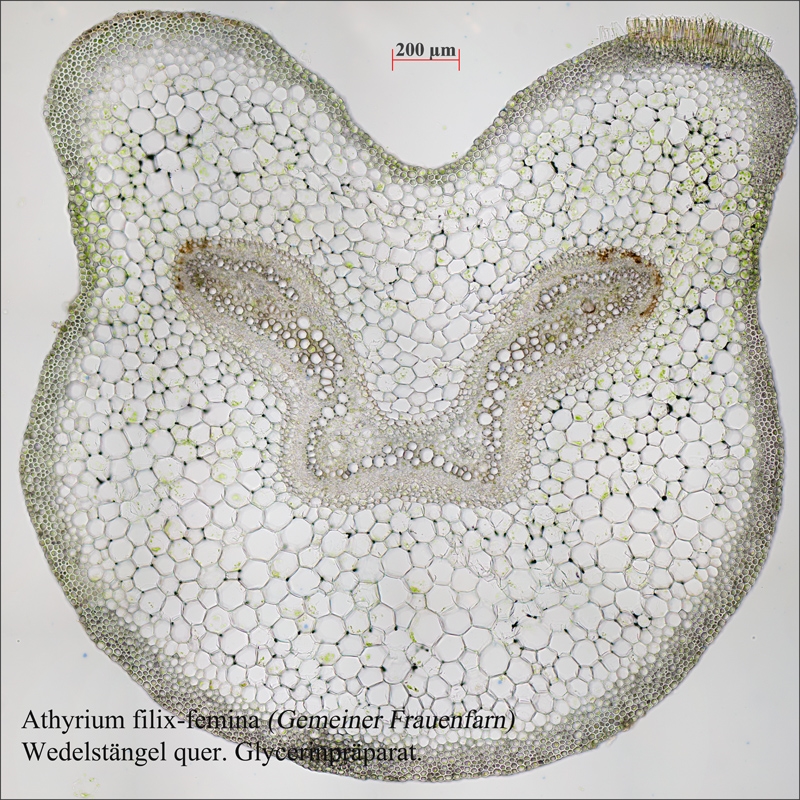

Bild 3 = gefärbter Schnitt nach dem Färbeprotokoll, Durchlicht-Hellfeld


Viele Mikrogrüße
Rolf-Dieter Müller


Hier noch die fortgeschriebenen Links zu Farn-Beiträgen im Forum:
https://www.mikroskopie-forum.de/index.php?topic=12746.0 (Gemeiner Frauenfarn, Rolf-Dieter Müller)
https://www.mikroskopie-forum.de/index.php?topic=12661.0 (Leitbündel vom Rippenfarn, Rolf-Dieter Müller)
https://www.mikroskopie-forum.de/index.php?topic=12574.msg94037#msg94037 (Dornfarn, Rolf-Dieter Müller)
https://www.mikroskopie-forum.de/index.php?topic=12456.msg92945#msg92945 (Wurmfarn, Jörg) *)
https://www.mikroskopie-forum.de/index.php?topic=12483.msg93177#msg93177 (Davallia sp., Anatol)
https://www.mikroskopie-forum.de/index.php?topic=12418 (Wurmfarn, Christian)
https://www.mikroskopie-forum.de/index.php?topic=2974.msg18163#msg18163 (Lycopodium annotinum, Klaus Herrmann)
https://www.mikroskopie-forum.de/index.php?topic=3686 (Tüpfelfarn, Eckhard)
https://www.mikroskopie-forum.de/index.php?topic=9608.msg68209#msg68209 (Streifenfarn, Anatol) *)
https://www.mikroskopie-forum.de/index.php?topic=2552 (Adlerfarn, Jörg)
https://www.mikroskopie-forum.de/index.php?topic=4065.msg25959#msg25959 (Gemeiner Tüpfelfarn, Jörg)
https://www.mikroskopie-forum.de/index.php?topic=2927.0 (Wald-Rippenfarn, Klaus Herrmann)
http://www.mikroskopie.de/mikforum/read.php?2,43821,43821#msg-43821 (Davallia bullata, Rolf-Dieter Müller)

*) mit Anmerkungen zur Pflanzenanatomie
« Letzte Änderung: Dezember 05, 2013, 10:11:18 Vormittag von Florian Stellmacher »

Nomarski

  • NurLesen
  • Member
  • Beiträge: 5331
Re: Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer
« Antwort #1 am: Juni 17, 2012, 15:27:14 Nachmittag »
Hallo Rolf-Dieter,

bevor gar keiner was sagt, möchte ich jedenfalls bekunden, daß dir die Aufnahmen mal wieder sehr gut gelungen sind und du dir sehr viel Mühe in der Beschreibung gegeben hast. Vielen Dank für deine Mühen, die hoffentlich nicht vergeblich waren.

Viele Grüße
Bernd

Detlef Kramer

  • Global Moderator
  • Member
  • Beiträge: 3729
  • Detlef Kramer, gerne per Du
Re: Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer
« Antwort #2 am: Juni 17, 2012, 16:43:59 Nachmittag »
Lieber Rolf-Dieter,

es kommen sicherlich noch mehr Kommentare, die möglichen Kommentatoren dürften sich aber noch auf Reise befinden.

Mir gefällt Foto 3 mit seinen warmen, ausgeglichenen Farben und Kontrasten am besten.

Herzliche Grüße
Detlef
Dr. Detlef Kramer, gerne per DU

Vorstellung: Hier klicken

Fahrenheit

  • Global Moderator
  • Member
  • Beiträge: 6205
    • Mikroskopisches Kollegium Bonn
Re: Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer
« Antwort #3 am: Juni 17, 2012, 16:44:44 Nachmittag »
Lieber Rolf-Dieter,

vielen Dank für die Ergänzung zu Deinen anderen Farn-Schnitten!

Die Differenzierung mit Deinem neuen Farbansatz werde ich auch einmal probieren - bei dem Einschluss aus 96% Ethanol bin ich etwas vorsichtiger - aber das weißt Du ja.  ;)

Herzliche Grüße
Jörg
Hier geht's zur Vorstellung: Klick !
Und hier zur Webseite des MKB: Klick !

Arbeitsmikroskop: Leica DMLS
Zum Mitnehmen: Leitz SM
Für draussen: Leitz HM

Eckhard

  • Member
  • Beiträge: 2126
    • Vorstellung
Re: Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer
« Antwort #4 am: Juni 17, 2012, 17:04:24 Nachmittag »
Liebe Freunde,

Rolf-Dieter, für Dich eine Gratulation für den gelungenen Schnitt. Alcianblau ist eine feine Alternative zu Astrablau. Allerdings bin ich etwas verwundert dass die Endodermis grün geworden ist  ;D

Jörg, ich teile Deine Skepsis. Meine nach Rolf-Dieters Beispiel in Ethanol entwässerten Bambusschnitte werden täglich argwöhnisch aus dem Wärmeschrank geholt und kontrolliert. Ich kann derzeit nichts Negatives feststellen.

Herzliche Sonntagsgrüsse,
Eckhard
Zeiss Axioscope.A1 (HF, DF, DIK, Ph, Pol, Epifluoreszenz)
Nikon SE2000U (HF, DIK, Ph)
Olympus SZX 12 (HF, DF, Pol)
Zeiss Sigma (ETSE, InLens SE)

www.wunderkanone.de
www.penard.de
www.flickr.com/wunderkanone

A. Büschlen

  • Member
  • Beiträge: 2150
Re: Gemeiner Frauenfarn (Athyrium filix-femina) – Farnwedel quer
« Antwort #5 am: Juni 17, 2012, 17:26:27 Nachmittag »
Lieber Rolf-Dieter,

diese Farn-Trilogie mit Wedelstängel-Querschnitten zeigt sehr eindrücklich deine sorgfältige und präzise Arbeitsweise.

Besten Dank für diese umfassende Dokumentation.

Freundliche Grüsse

Arnold

Rolf-Dieter Müller

  • Member
  • Beiträge: 926
Frauenfarn – Sekundärfluoreszenz
« Antwort #6 am: Juni 21, 2012, 00:03:48 Vormittag »
Liebe Freunde,

vielen Dank für Eure Kommentare. Ich melde mich zwar etwas spät, doch wollte ich mit meinem Dank die Gelegenheit eines weiteren Mikrobildes nutzen.

Diesmal ist es ausnahmsweise Sekundärfluoreszenz und zwar von dem oben gezeigten Schnitt, der ja mit den Wackerfarben Acridinrot und Acriflavin gefärbt ist. Statt des Astrablaus habe ich aber Alcianblau genommen und das alles als Simultanfärbung.

Anlass ist die Wiederinbetriebnahme der LED-Durchlichtfluoreszenz-Einrichtung, die mir dankenswerterweise Horst Wörmann überlassen hat. Leider hatte ich einmal die 470 nm-LED versehentlich ohne Steuerteil direkt an 12 Volt angeschlossen. Das geht natürlich nicht. Ein blitzartiges Aufleuchten und das war es dann für die LED. Heute Abend konnte ich nun Ersatz (Luxeon Rebel) einlöten und habe nach dem Justieren das nachstehende Mikrofoto gemacht.

Es sind 12 Einzelaufnahmen zu diesem Übersichtsbild zusammengesetzt, aufgenommen mit dem 10x/0,3 PlanNeofluar. Übrigens reichte es, die LED nur mit 50 mA zu betreiben, Belichtungszeit war 1,3 Sekunden bei 200 ASA pro Aufnahme.

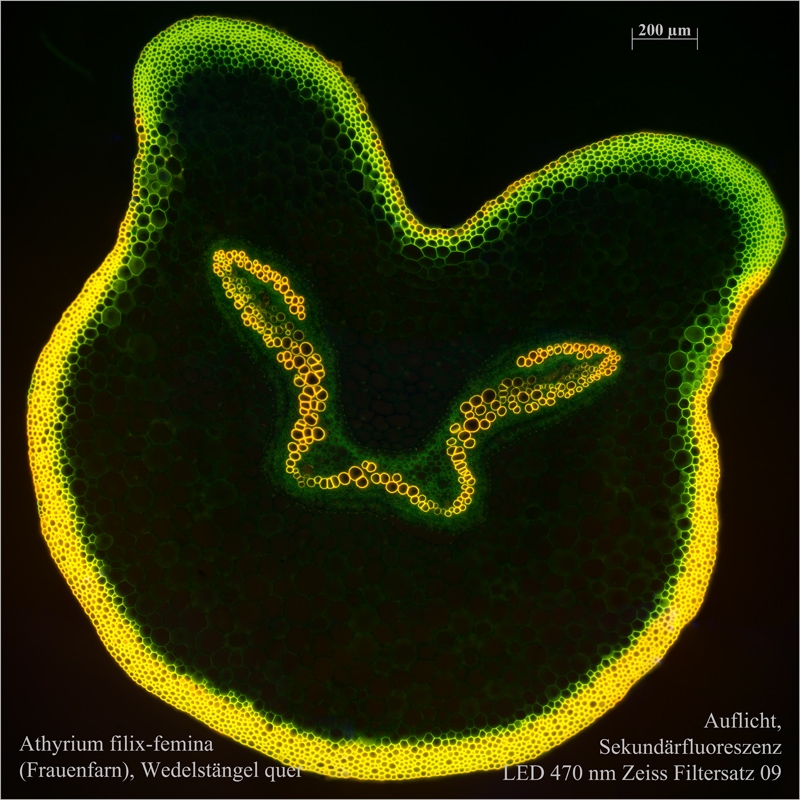

Bild 4: Athyrium filix-femina (Gemeiner Frauenfarn), Wedelstängel quer, Sekundärfluoreszenz
