Einstellen der Tubuslaenge an Zeiss Trinotubus?

Begonnen von JB, August 17, 2012, 22:40:06 NACHMITTAGS

Vorheriges Thema - Nächstes Thema

JB

Hallo Forum,

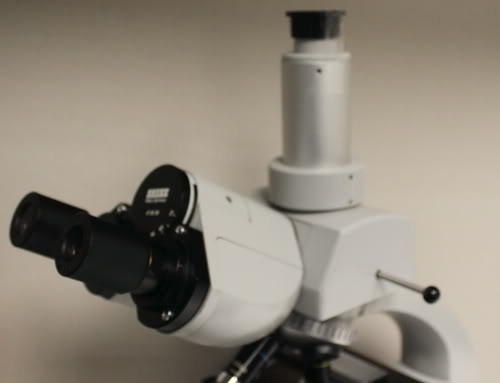

Ich bin zufriedener Benutzer eines Zeiss Trinotubus 47 30 28 (Bild unten). In diesem Beitrag: https://www.mikroskopie-forum.de/index.php?topic=4611.15 wurde erwaehnt, dass man den Photoausgang ueber einen Schneckengang anpassen kann.

Ich wuerde gern wissen welche der zahlreichen Schrauben aussen am Tubus gelockert werden muss um den Tubus bewegen zu koennen.

Meine zweite Frage ob jemand zufaellig weiss, wie weit man den Phototubus nach unten verstellen kann. Im Moment ist der Ausgang mit den Okularen parfokal (i.e. 160 mm Tubuslaenge); wieviel Platz ist da nach unten: 0 mm? 5 mm? 10 mm?

Mit freundlichen Gruessen,

Jon





Nomarski

Hallo Jon,

auf der rechten Seite vom Trino unter der silbernen Röhre auf dem grauen Ring siehst du das Loch mit einem Innensechskant (auf dem Foto leider nicht zu sehen). Mit einem passenden Inbusschlüssel mußt du diese Schraube (Madenschraube) etwas lösen und du kannst die silberne Röhre drehen. Von wo bis wo wirst du schon merken, da sind Anschläge. Der Stellweg müßte etwa 8mm betragen.

Viele Grüße
Bernd

JB

Hallo Bernd,

Vielen Dank fuer Deine Antwort!

Beste Gruesse,

Jon
