Testbilder mit meiner neuen Adaption

[David 15]

Hallo Mikrofrunde,

Ich möchte euch heute ein paar Bilder zeigen die ich mit meiner neuen Adaption erstellt habe. Das ganze habe ich an einem Phomi I realisiert das nun mein Ganzer Stolz ist

Es war von Beginn an klar,dass das Ganze ein wenig kostspielig wird. Daher habe ich in den Sommerferien einen 4-Wöchigen Ferienjob gemacht um mir diese Schmankerl zu leisten.

Als Kamera verwende ich eine Canon EOS 650D, als Relaisoptik ein Canon 40mm Pancake Objektiv und als Okular ein 10x/18er KPL Weitfeld Brille.

Für eine Auflicht Fluoreszenz Einrichtung hat es dann auch noch gereicht ! Das Licht wird dabei über eine ''Seitenpfeife'' eingespiegelt für die mir extra ein passendes Stück zum Einsetzten gefertigt wurde !

Ich möchte mich sehr bei den vielen Forenmitgliedern bedanken ohne die ich das wohl nicht geschafft hätte. Vielen Dank  !

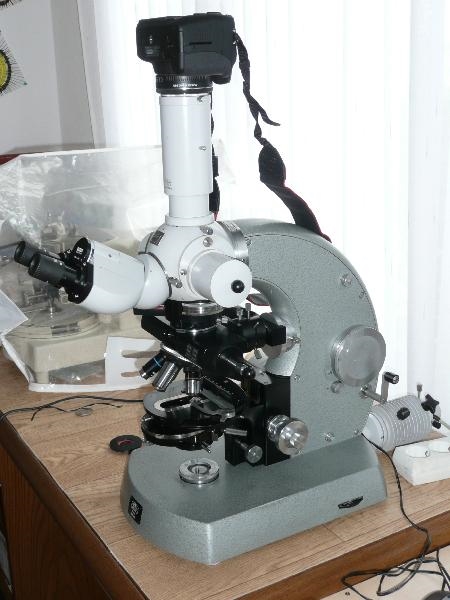

Hier nun ein Bild meines Schmuckstückes:



Nun ein paar Beispielbilder die ich mit der obigen Adaption erstellt habe. Verwendet wurde ein 10x Planachromat. Alle Bilder sind natürlich unberabeitet.

Ein Querschnitt durch den Taschentuchbaum. Direktschnittverfahren mit Kleber, 30µm, W3A


Längsschnitt von Bodo durch die Flamingoblume. Tesafilme Methode in Verbindung mit PEG


Nun ein paar Fluoreszenzaufnahmen mit Blauanregung und Filtersatz 09 im III RS. Ebenfalls Taschentuchbaum.


Fluoreszenzaufnahme durch den Spross der Eibe,30µm, W3A, Blauanregung


Ich bin mit der Bildqualität nun endlich zufrieden ! Kritik ist ausdrücklich erwünscht.

Herzliche Grüße
David

[Bernhard Lebeda]

Ja meinen Glückwunsch, David!

Sieht doch alles prächtig aus!!

Nur ähem..

Direktschnittverfahren mit Kleber

was´n das??

Viele Mikrogrüße

Bernhard

[liftboy]

Oha!!

Das ist schon erstaunlich, was Du da aus Deiner Technik herausholst.
Da bin ich nun sehr gespannt, was noch kommt.

Liebe Grüße
Wolfgang

[TPL]

Hallo David,

was Du bescheiden Testbilder nennst, sind doch sehr gute Resultate. Meinen Glückwunsch!

Beste Grüße
Thomas

[Fahrenheit]

Lieber David,

das schaut doch bestens aus! ich nehme an, das sind Einzelaufnahmen - also keine Stapel? Da bin ich richtig neidisch.

Herzliche Grüße
Jörg

[abbeköhl]

Hallo David,

Ich gratuliere dir zu deiner Gerätschaft, so wie es aussieht, ist sie in besten Händen.
Ich wünsche dir weiterhin viel Freude daran und gutes gelingen. Deine Bilder gefallen mir gut.
Vielen Dank fürs zeigen.

Schöni Grüess us dä Schwyz, Reto B.

[HDD]

Hallo David

Glückwunsch zu Deinem Schätzchen. Das sieht schon sehr gut aus
und die Bilder lassen keine Wünsche offen.

Ganz hervorragend, mach weiter so.

Herzliche Grüße

Horst-Dieter

[bbb]

Super Bilder David!

[belay68]

Glückwunsch David zu einem der - wie ich finde - baulich schönsten Mikroskope und der gelungenen Adaption der Kamera.
Die Bilder sprechen ja wohl für sich!

Vg
Bernd

[Bernhard Kaiser]

Hallo David,

Glückwunsch!

Viele Grüße
Bernhard Kaiser

[Herbert Dietrich]

Hallo David,

ich sehe schon, Du gibst keine Ruhe bis alles so perfekt eingerichtet ist,
wie Du Dir das vorstellst.
Phantastische Aufnahmen - meinen Glückwunsch.

Herzliche Grüße
Herbert

[peter-h]

Hallo David,

Glückwunsch, das sieht prima aus !
Zum Canon Objektiv 40/2,8 habe ich eine Frage. Das hintere Linsenelement hat eine Asphäre. Dabei gab es früher bei manchen Firmen kleine Probleme (Ringartefakte).
Ein kleiner Test wäre schön. Mit einem Objektiv hoher Vergrößerung 40x oder 100x und stark zugezogener Kondensorblende, ohne ein Objekt darunter eine Aufnahme machen. Selbstverständlich das Canon Objektiv voll auf 2,8 belassen.
Es wird sich jede Menge Staub & Co. zeigen und hoffentlich kein Ringmuster.

Würde mich über eine Antwort freuen.

Viele Grüße
Peter

[Holger Adelmann]

Sehr schöne Bilder, lieber David.

Glückwunsch zur gelungenen Anpassung!

Herzliche Grüsse
Holger

[pantani]

Hallo David,

Gratulation zu den Präparaten sowie den gelungenen Aufnahmen.
Was ich nur noch nicht verstanden habe ist "Bodo's Tesafilm Methode mit PEG"

Herzliche Grüße,
Peter

[David 15]

Hallo zusammen,

Ich freue mich seehr,dass euch meine Bilder so gut gefallen

So viel Lob auf Einmal habe ich gar nicht erwartet !

Zu den einzelen Fragen:

@Bernhard

Das Direktschnittverfahren mit Kleber ist durchaus bekannt. Dabei wird das zu schneidende Objekt auf einen Holzklotz mit Sekundenkleber geklebt. Ich habe es bereits einmal in meinem ''Erdnuss'' Beitrag genau beschrieben. Auf diese Weise kommen auch die tollen Längsschnitte von Hans-Jürgen zu Stande

@ Peter

Ja, die Methode ist ziemlich neu und relativ unbekannt. Bodo hat auf der K10 aber sehr eifrig davon erzählt deswegen dachte ich,dass das mittlerweile alle wissen. Wohl doch nicht

Eine kleine Kurzfassung:

Die zu schneidenen Objekte werden in PEG eingebettet. Nachdem man den Block im Mikrotom eingespannt und bis zur Probe angeschnitten hat wird Tesafilm auf den Block gelegt und gut angedrükt ( Am Besten mit Wattestäbchen ). Danach fertigt man den Schnitt. Der Schnitt bleibt mitsamt des PEG's am Tesa kleben. Man fährt nun normal fort indem man das PEG auflöst. Der Schnitt bleibt dabei am Tesa kleben und kann eingedeckelt  werden. Das eignet sich vorallem für Objekte die eigentlich nach dem Auflösen des PEG's auseinanderfallen würden. Man fragt sich jetzt warum PEG nehmen und nicht Paraffin ? Damit kann man schließlich auch zusammenhanglose Objekte schneiden. Der Knackpunkt ist aber,dass man nur weiches Gewebe mit Paraffin schneiden kann. Will man aber hartes Gewebe schneiden das normalerweise Auseinanderfällt muss man zum PEG greifen. Hier setzt dann das Tesa an Ich vermute ich werde mal eine PDF Datei dazu fertigen aber Momentan habe ich dafür einfach keine Zeit durch die neue Schule.

@Peter (H)

Habe den Test gemacht und ich kann keine nenneswerten Ringmuster erkennen wie man sie beispielsweise bei der Rollei oder Coolplix vorfindet. Ich denke du meinst die bekannten ''Coolplixringe'' ? Eventuell in den Ecken wenn man ganz kritisch hinschaut.

Hier nun zwei Fotos die ich erstellt habe:

Beide Fotos mit voll zugezogener Aperturblende !

40er Achromat von Zeiss


100er Achromat von Zeiss Jena


Viele Grüße
David
