Selbstbau eines Photoadapters fuer das Leitz Periplan aus Ebay-Teilen

[JB]

Hallo,

Hier ist ein Vorschlag fuer eine Bastelloesung, um eine DSLR an das Leitz Periplan 10x/18 und ein Zeiss Standard Mikroskop anzuschliessen. Alle Teile sind Standard-Komponenten von Ebay, so dass keine Teile eigens angefertigt werden muessen.

Gebraucht werden:
Leitz Periplan 10x/18 mit M28 Filtergewinde
Step-down Adapter-Ring M52-M28 www.ebay.de/itm/111242034094
Step-down Adapter-Ring M58-M42x0.75 (M58-T2) http://www.ebay.de/itm/370222523746
M3 Nylon Schrauben www.ebay.de/itm/161284935033
1.25'' Universal camera adapter for telescope http://www.ebay.de/itm/141285651354
Kraftkleber
Klebeband
Papier
Kameraobjektiv fuer die DSLR mit 52mm Filtergewinde; fuer Canon APS-C Kameras z.B. das Nikon Ai-S Nikkor 50mm 1:1.8 in der flachen (pancake) Variante. Andere Objektive sind im Prinzip ebenso geeingnet.

Der Step-down Adapter-Ring M52-M28 verbindet das Periplan Okular fest mit dem Filterring des Nikkor Objektivs, an das wiederum die Kamera montiert wird. Dieser "frei schwebende" Aufbau reicht im Prinzip schon aus, ist aber noch etwas wacklig. Die Frontlinse das Okulars ist relativ weit von der Frontlinse des Nikkor entfernt, so dass die Austrittspupille des Okulars nicht mit der Eintrittspupille des Nikkor zusammen faellt. Das ist nicht ideal, fuehrt hier aber zu keinen Problemen. Die Chipflaeche der Kamera ist voll und gleichmaessig ausgeleuchtet und es treten keine Vignettierungen auf.

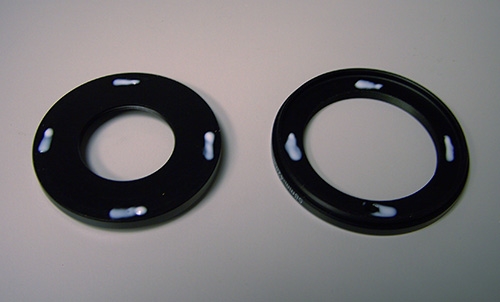

Um den Aufbau stabiler zu machen wird zunaechst der Step-down Adapter-Ring M52-M28 mit Kraftkleber auf die Innenseite des Step-down Adapter-Rings M58-M42x0.75 geklebt (Bild 1).

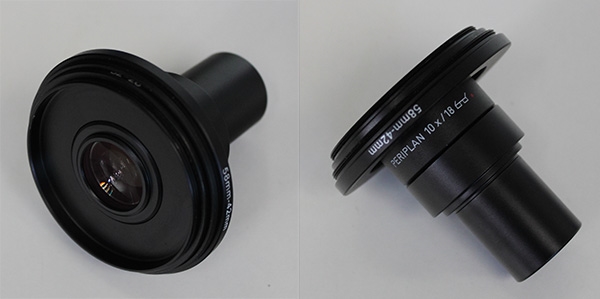

Das Okular wird in das M28 Gewinde geschraubt (Bild 2), das M42x0.75 Gewinde des Rings passt auf das T2-Gewinde des Teleskop-Adapters. Vom Teleskop-Adapter wird nur der obere Teil benoetigt. Oben hat er ein T2 Gewinde, unten zwei Bohrungen fuer Schrauben M3. Die M3-Schrauben sollten gegen Schrauben aus Nylon ausgetauscht werden, um Kratzer am Mikroskop zu vermeiden.

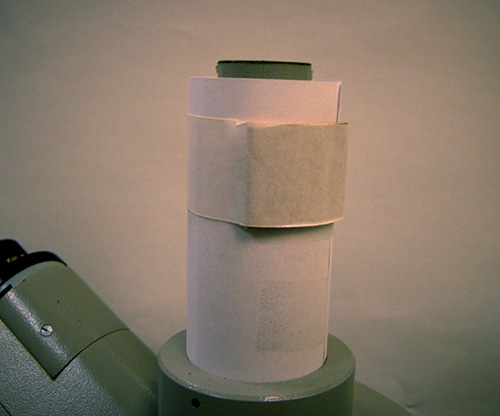

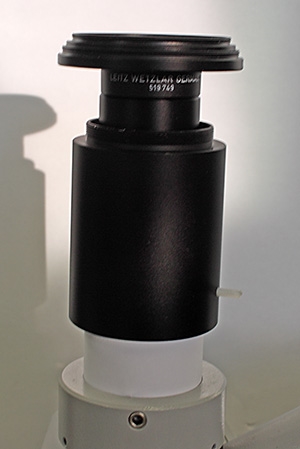

Der obere Teil des Teleskopadapters passt ueber den Photostutzen des Zeiss Trinokulartubus 80/20. Um ihn zu zentrieren, muss etwas Pappe am Photostutzen als Poster dienen (Bild 3). Eine feste Verbindung wird dann geschaffen, inden die M3 Nylonschrauben festgezogen werden (Bild 4).

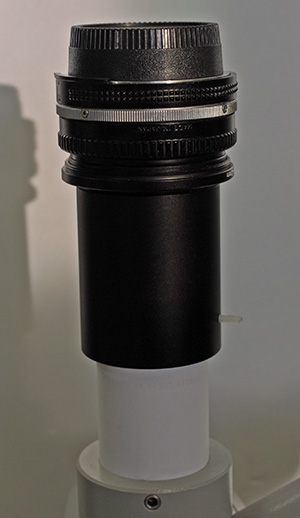

Schliesslich wird das Nikkor Objektiv angeschraubt. Fertig. Leider zeigt das Nikkor einen Hot-spot wenn es auf unendlich eingestellt ist. deshalb muss es aus dieser Idealstellung heraus auf 4m fokussiert werden. Dann verschwindet der Hot-spot.
