von vorn, von oben, von seitlich

[Michael Plewka]

hallo zusammen,

in einem anderen Thread war kürzlich zu lesen:
Zitat:

...Versuche mal ein Foto von einem Rädertierchen zu finden, bei der die Ansicht von vorne und nicht in der Seitenlage ist.
Durch das Deckglas werden die Tierchen immer in eine spezielle Lage gedrückt.
Auch aus der Literatur kenne ich keine anderen Aufnahmen. ....

So richtig erschlossen hat sich mir der Sinn dieser Aussage nicht, denn grundsätzlich kann man natürlich jeden Mikroorganismus in jeder beliebigen Lage fotografieren. Bedingung ist allerdings, dass man dem Organismus den entsprechenden Freiraum lässt bzw. schafft. Die Erkenntnis, dass man dieses mit Hilfe von Wachs-oder Vaselinefüßchen oder anderer Stützelemente am Deckglas erreichen kann, ist wahrscheinlich nur wenig jünger als die Erfindung des Mikroskops selbst.
Bei Rädertieren, und darum soll es im folgenden gehen (das war ja auch der Anlass für o.a. Zitat), ergeben sich durch diese Technik unterschiedliche Konsequenzen, je nachdem, ob es sich um bdelloide oder monogononte Rädertiere handelt.

Um Rädertiere von vorn fotografieren zu können, muss ihre Körperlängsachse  parallel zur optischen Achse des Mikroskops sein. Bdelloide Rädertiere besitzen auf ihren Räderscheiben neben den eigentlichen Cilien frontale Tastborsten, welche eine reflexartige Kontraktion des Tiers bewirken, wenn sie irgendetwas berühren. Das könnte z.B. ein aufgelegtes Deckglas sein. Will man also die Viecher von vorn beobachten,  muss für diese Rotatorien die Schichtdicke des Präparates folglich mindestens so groß sein wie die Körperlänge der Tiere.  Dabei  sollten sie das Deckglas nicht berühren. Da muss man schon Geduld haben, dass man die richtige Gelegenheit erwischt.
Hier verschiedene Beispiele:

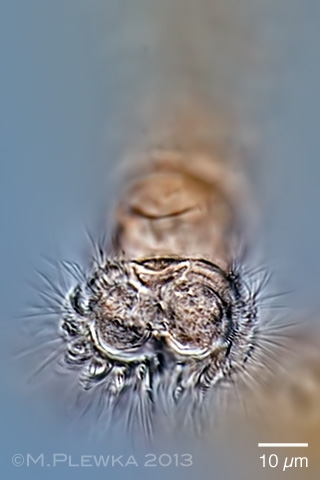

Macrotrachela quadricornifera:

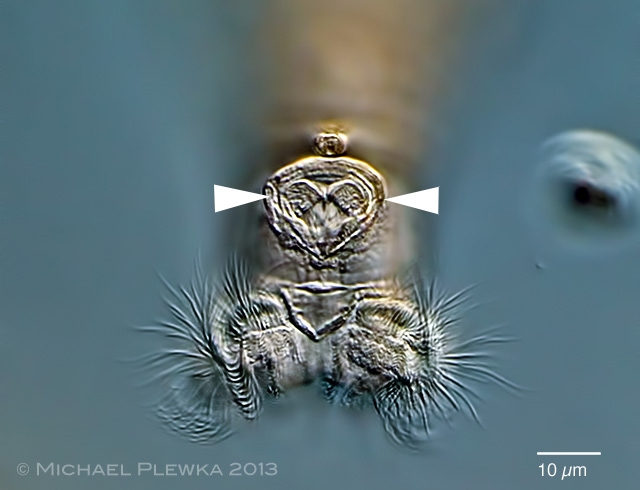

Otostephanos torquatus (schon mal gezeigt):



O.t. in anderer Fokusebene:

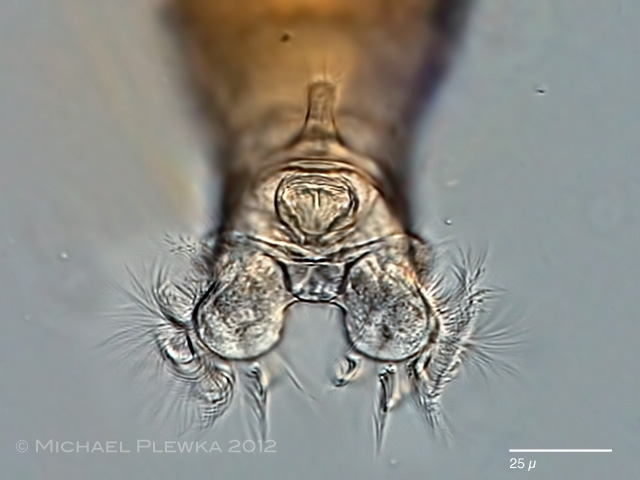

...und Rotaria macrura:




Ist die Schichtdicke geringer, orientiert sich die Körperlängsachse m.o.w. parallel zum Objektträger / Deckglas. Meist geraten die Tiere dabei in Bauch- oder Rückenlage, da ihre Korona breiter als hoch ist. Deshalb sind sie auch in dieser Orientierung im ,,Wassertropfen" abgebildet. Da ich mich z.Zt. mit den inneren Organen dieser Viecher beschäftige, hier mal ein Bild von Rotaria macrura, das ein paar Einzelheiten zeigt.

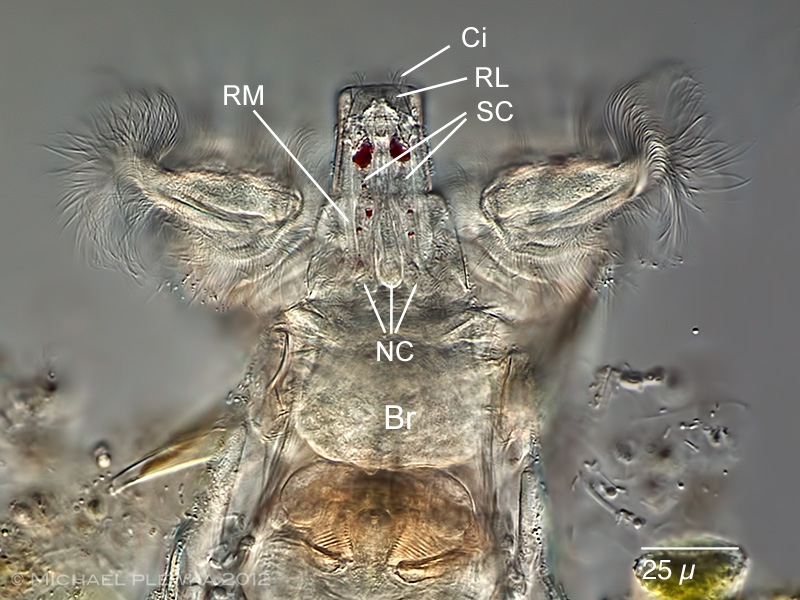

Es bedeuten: Ci: Cilien der Rüssellamelle (RL); SC: Sinneszellen, die mit den roten  Pigmentflecken (oft fälschlicherweise als Augen bezeichnet) eine funktionale Einheit bilden; NC: Nervenzellen; Br: Gehirn; RM Retraktormuskel des Rüssels bzw. der Rüssellamelle:

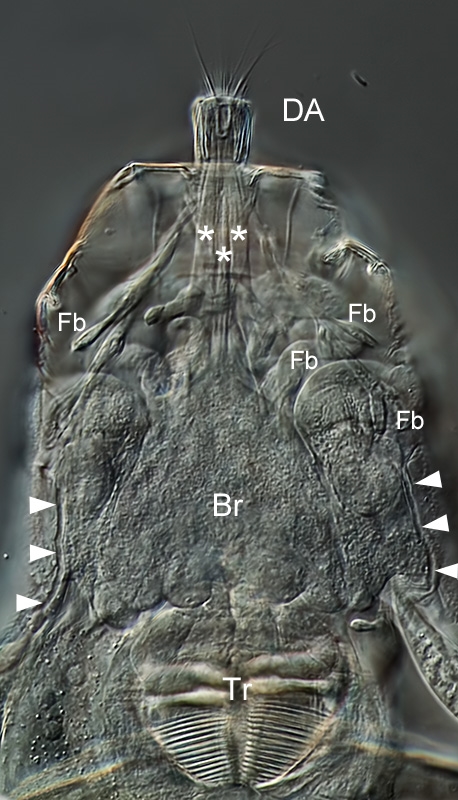

Das nächste Bild zeigt ein intaktes !!! Viech mit eingezogenem Räderorgan. Auffällig ist der Dorsaltaster (DA) oben im Bild. Von dort verbinden insgesamt 3 Nervenpaare (mit * gekennzeichnet) die cilienbesetzten Sinneszellen mit dem Gehirn (Br) im Zentrum. Rädertiere besitzen auch im Kopf exkretorische Organe, soganannte Wimpernflammen (Fb), welche mittels Cilienschlags Wasser über die Nephridialkanäle (mit Dreiecken gekennzeichnet) zur Blase befördern. Tr: Kauer.




Nur selten sind bdelloide Rädertiere in Seitenlage zu finden. Das tritt eigentlich nur auf, wenn die Tiere an irgendetwas festgeheftet sind, das in entsprechender Orientierung unter dem Deckglas eingeklemmt ist, beispielsweise einer Detritusflocke.

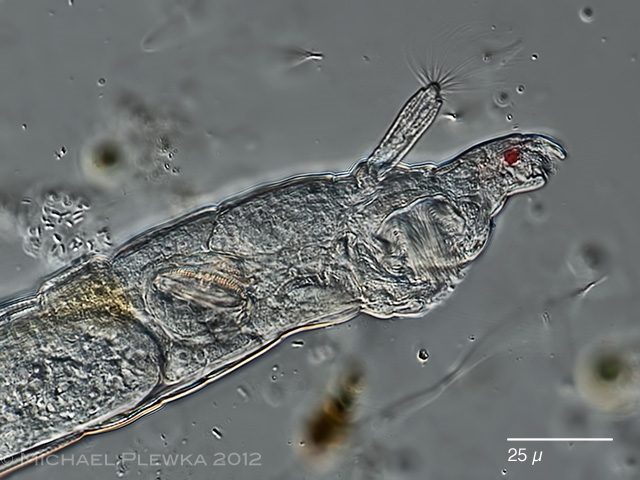

Hier zwei Beispiele von R. rotatoria, zunächst mit eingezogenem Räderorgan. Man erkennt deutlich den vorgestreckten Rüssel und den Dorsaltaster. Hier ist die Fokusebene genau auf der Mittellinie des Tiers:

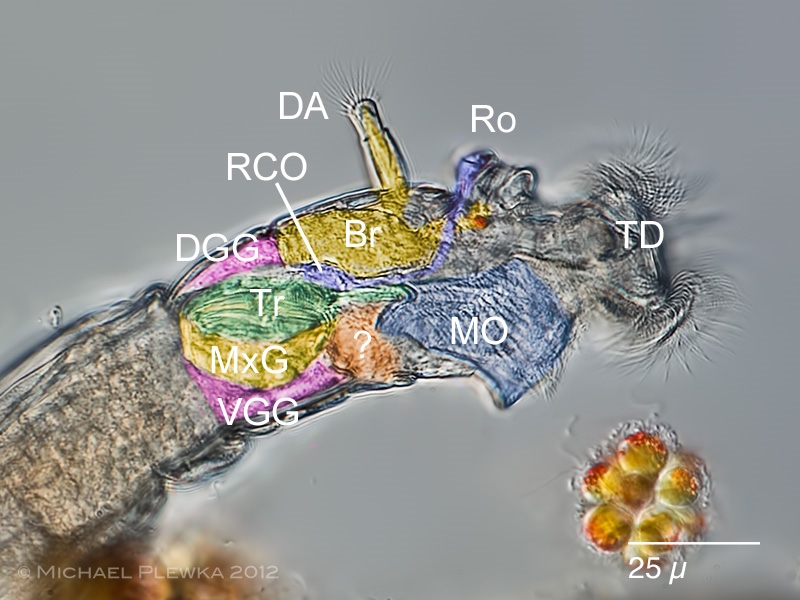

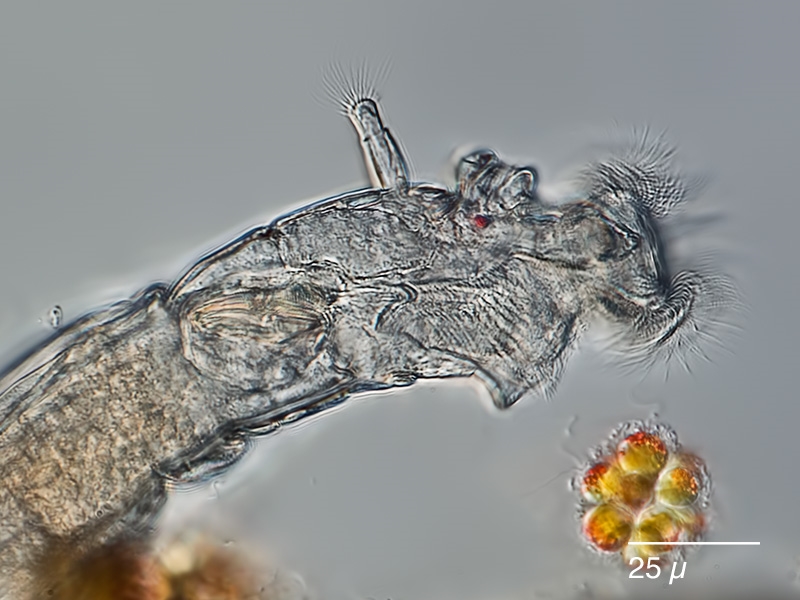

Als nächstes das Tier mit ausgestülptem Räderorgan. Das untere Bild stellt den Versuch dar, einige erkennbare Strukuren farblich zu markieren und  bestimmten Organen zuzuordnen.
Br: Gehirn; DA: Dorsaltaster; DGG: Dorsale Magendrüse; MO: bewimperte Mundöffnung; MxG: Mastaxganglion; RCO: Retrocerebralsack; Ro: Rüssel; TD: Räderscheiben; Tr: Kauer;  VGG: Ventrale Magendrüsen.
(Die Alge ist übrigens eine Synura sphagnicola):





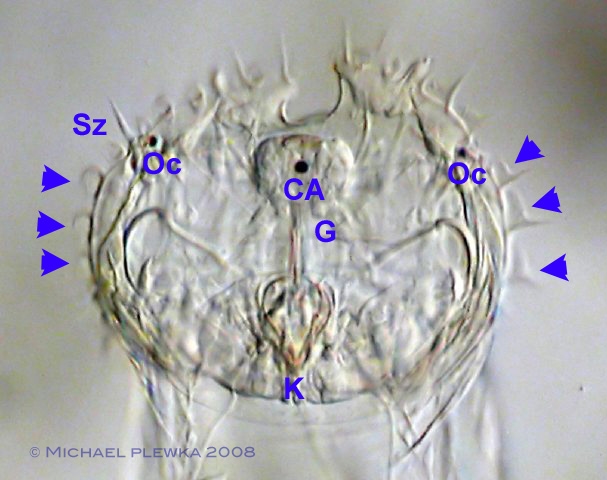

Planktische Rädertiere gehören zur Gruppe der monogononten Rädertiere. Im Gegensatz zu den bdelloiden Rädertieren sind bei diesen  Körperform und -proportionen alles andere als einheitlich. Auch lasssen sie sich nicht durch Deckglasberührungen so stören wie die bdelloiden.  Hier zwei Beispiele. Zunächst ein älteres Foto einer  Asplanchna priodonta. Es bedeuten: Oc: Ocellen; CA: Cerebralaugenfleck; G: Gehirn; K: Kauer;  Sz: Sinnesborsten. Die Pfeilspitzen deuten auf die Cilien des Wimpernkranzes:

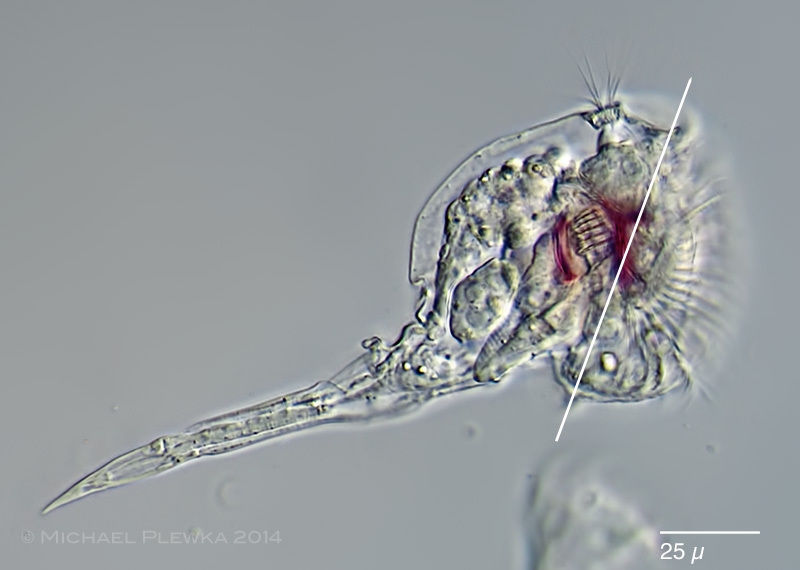

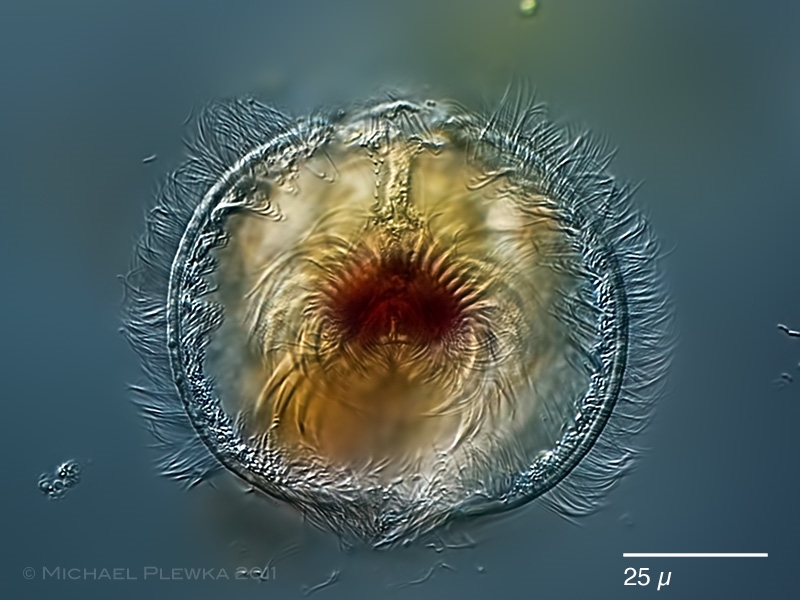

Zum Schluss noch ein optischer Frontalschnitt durch Microcodon clavus. Die rote Fleck in der Mitte ist ein Teil des Kauers, also kein Augenfleck o.ä. Die Aufnahme von der Seite zeigt die Ebene des optischen Schnitts:






viel Spaß beim Anschauen & beste Grüße Michael Plewka
