Okulare am Orthoplan

[zooey]

Guten Abend ins Forum..

zwecks Ausstattung meines Leitz-Orthoplans beschäftigt mich zurzeit die Frage,
ob Leitz Okulare (30mm Einschub) mit der Bezeichnung G und W (z.B. G 10x, G 12,5x und W 6,3x)
am Orthoplan optisch Sinn machen ...
oder ob das Orthoplan nur mit Periplan-Okularen bestückt werden sollte ?

Die Objektive sind allesamt PL-Objekltive.

Beste Grüße
Richard

[HCLange]

Hallo Richard,

am Orthoplan sind nur Periplan-Okulare sinnvoll.

Herzliche Grüße
Christoph

[zooey]

Hallo Christoph,

Danke für die Info.
Ich hatte es mir schon beinahe gedacht , -(
Schade, es wurden mir sehr günstig die oben angegebenen Okulare angeboten.

Schönes Wochenende
Richard

[Orthoplan]

Hallo,

Ich kenne keine Leitz GW Okulare, die nicht Periplan sind. Von meinen Unterlagen:


Periplan Oculars	Eyepiece Diameter	Field of View Index
GW 6.3× M	30 mm	28
GW 8× M	30 mm	26
GW 10× M	30 mm	24
GF 10× (with adapter sleeve)	23.2 mm	18

Gruss,

Gregor

[Dr. Jekyll]

Guten Morgen,

Die Rede ist von "G" und "W" Okularen, nicht von "GW" Okularen. Zumindest die "W" Okulare sind für Stereomikroskope wie z.B. das TS-Modell. Es gibt auch noch "GG 8" Okulare, die gehen auch am Orthoplan.

Gruß
Harald

[Schrodt]

Guten Morgen,

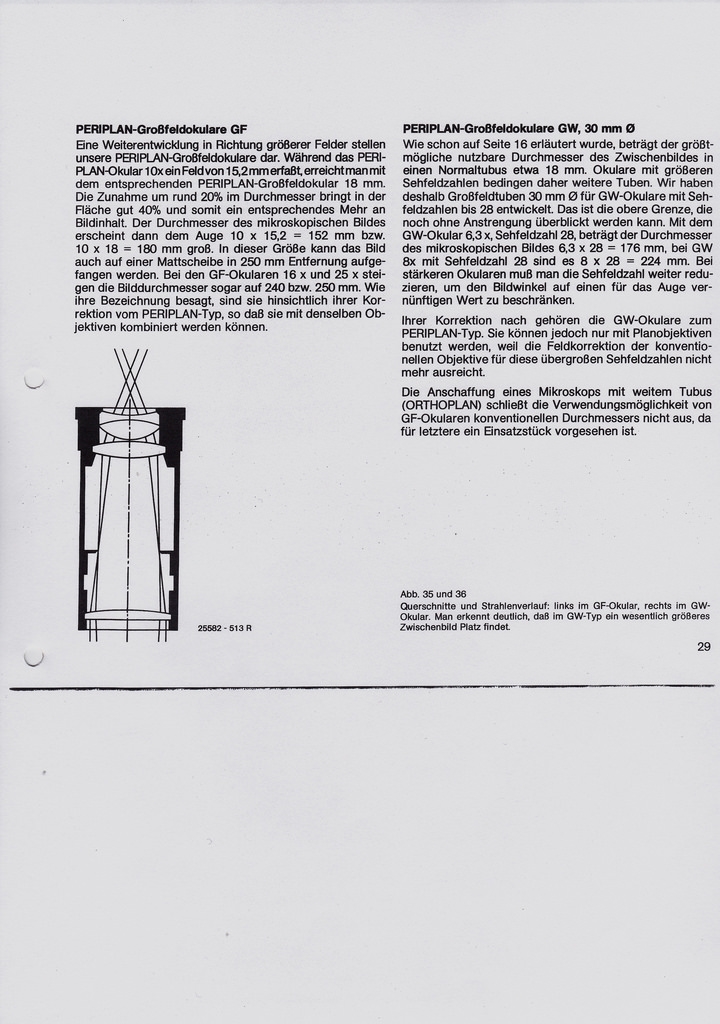

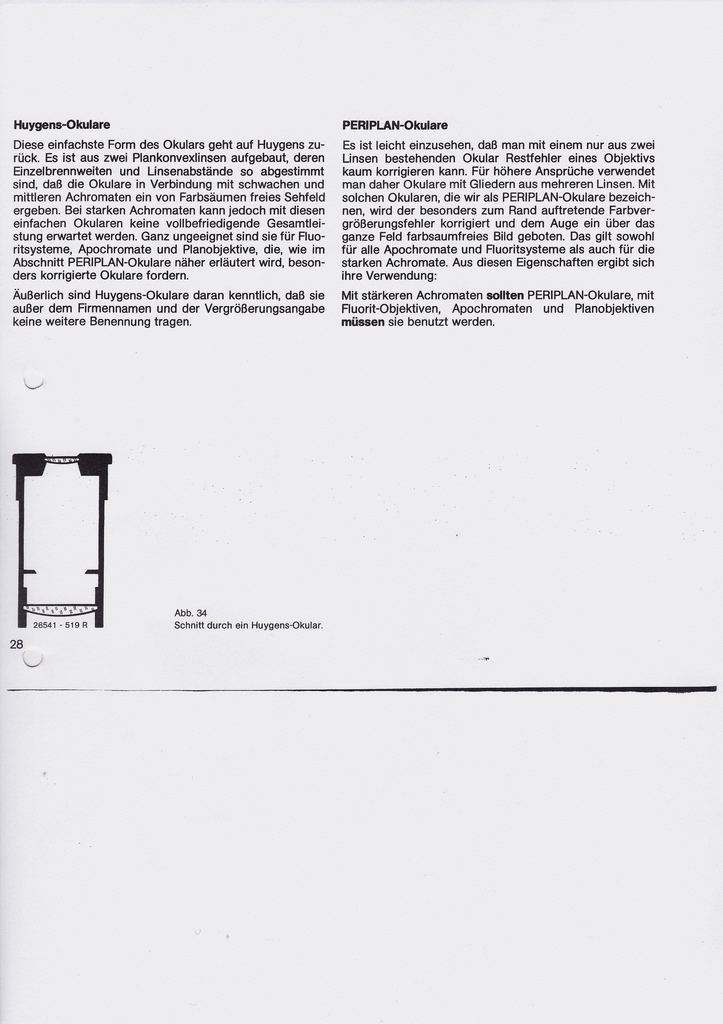

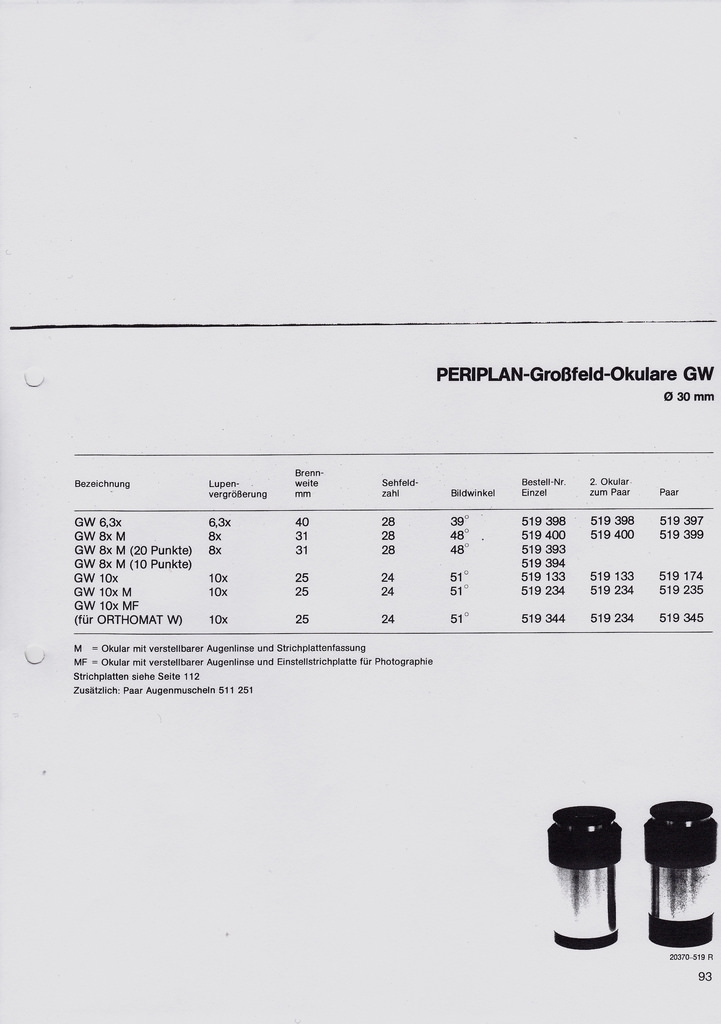

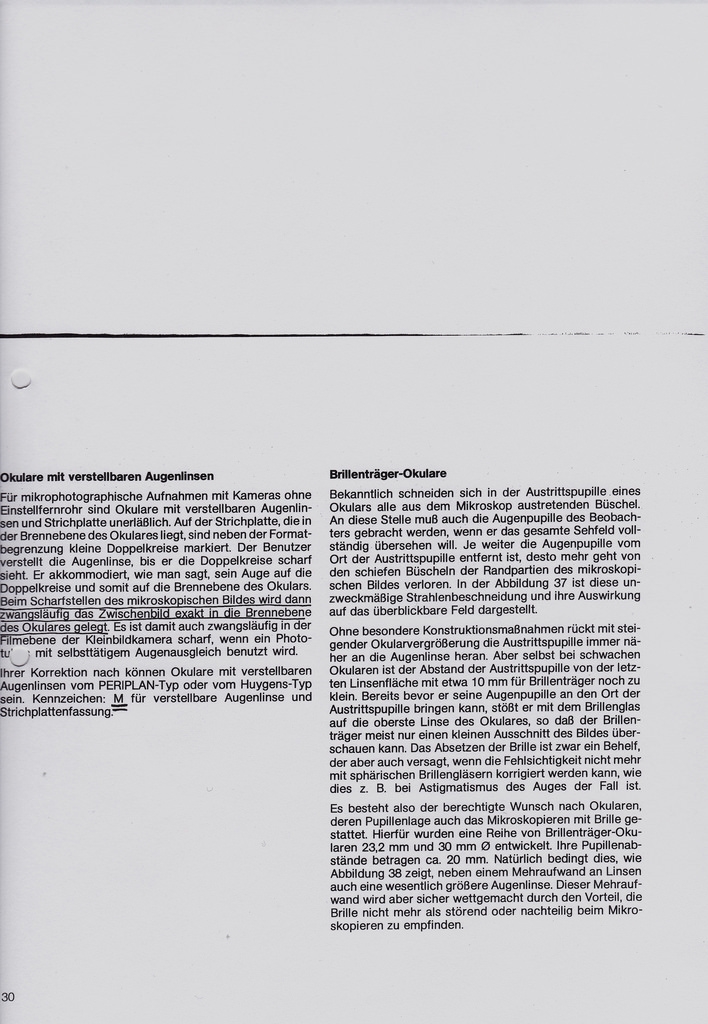

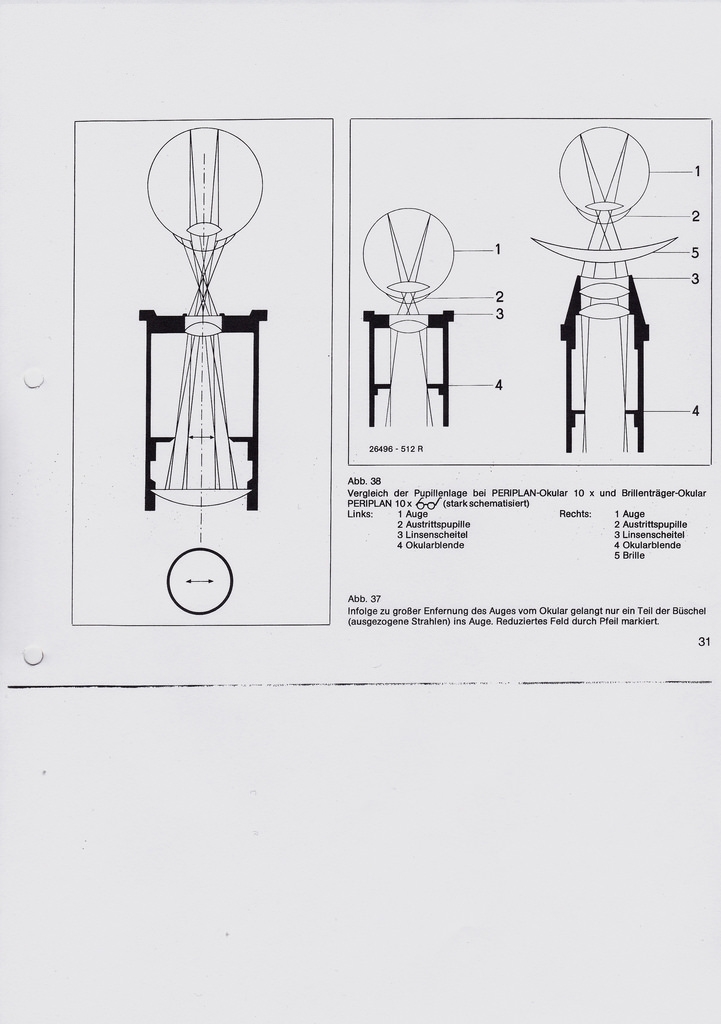

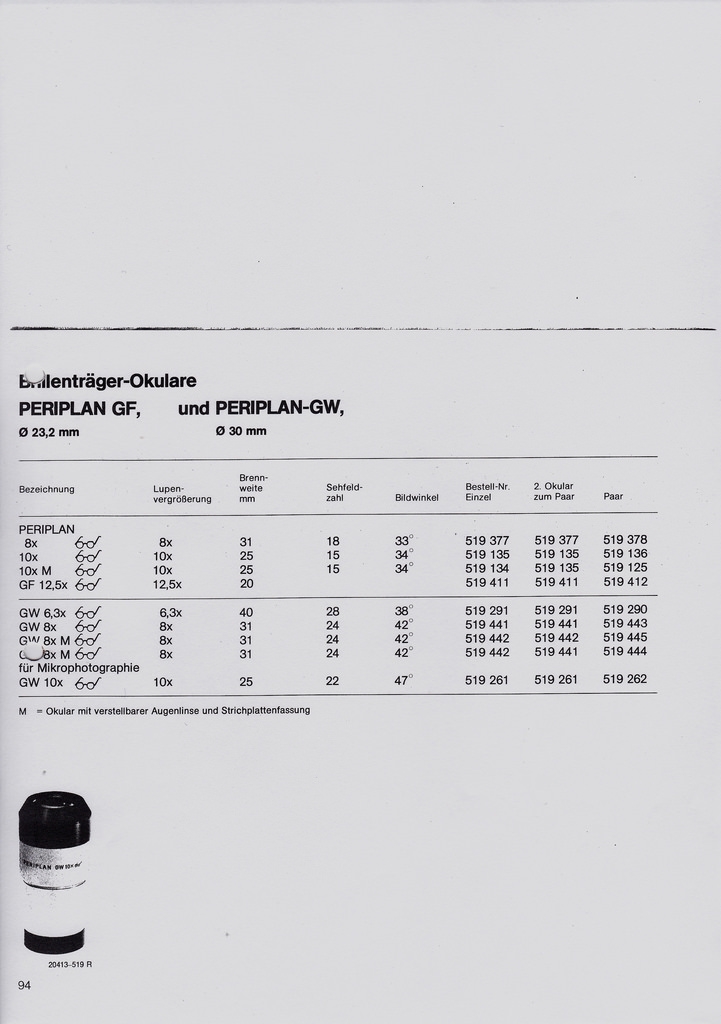

aus meinen Leitz-Unterlagen von 1973 kann ich noch einige weitere Informationen zu den Okularen beitragen. Nachstehend 7 Seiten
aus Leitz " Abbildende und beleuchtende Optik des Mikroskops ".

Mit herzlichen Mikrogrüßen
Jürgen aus Hemer















Anmerkung:

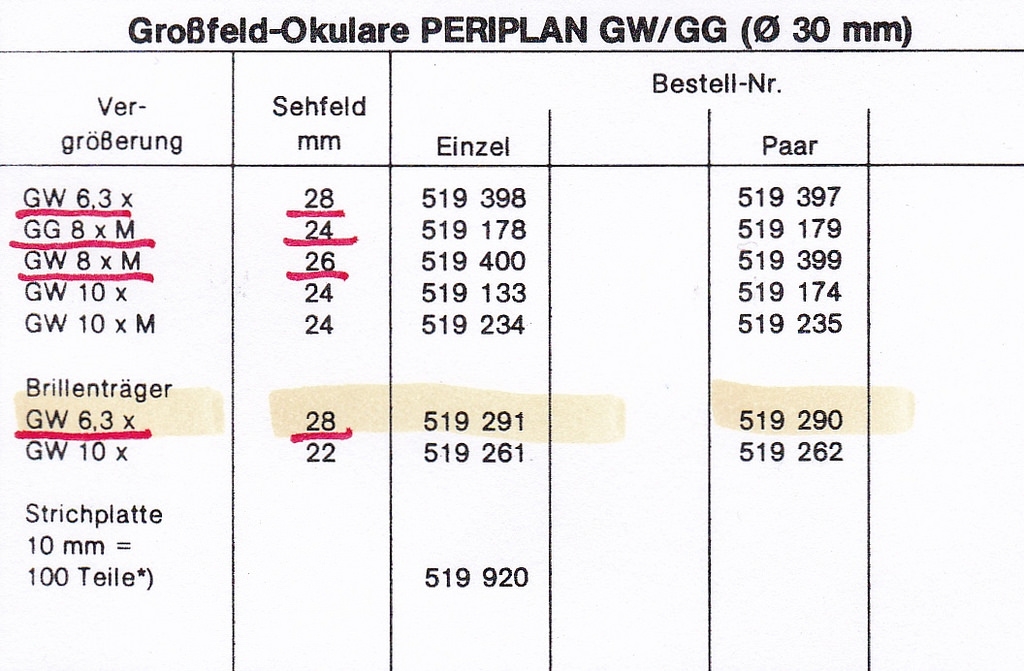

Das Okular PERIPLAN GW 6.3 x Brille wurde später auch mit rotem Punkt für die Mikrophotographie hergestellt !

[Schrodt]

Eine Ergänzung:

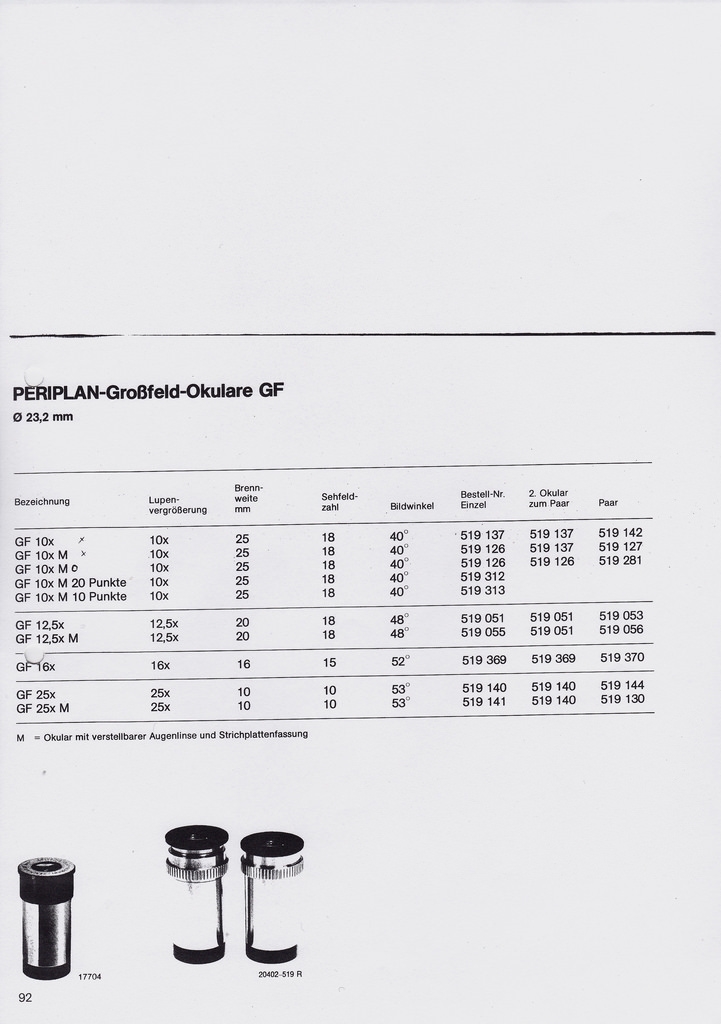

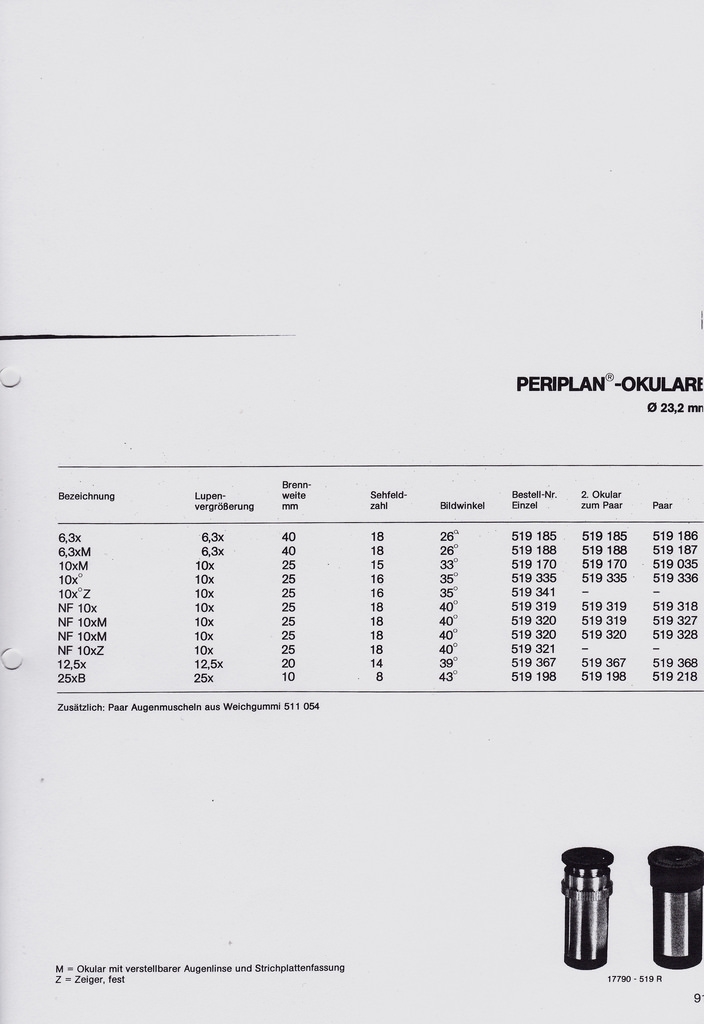

Einfache PERIPLAN Okulare



Viele Grüße
Jürgen aus Hemer

[Schrodt]

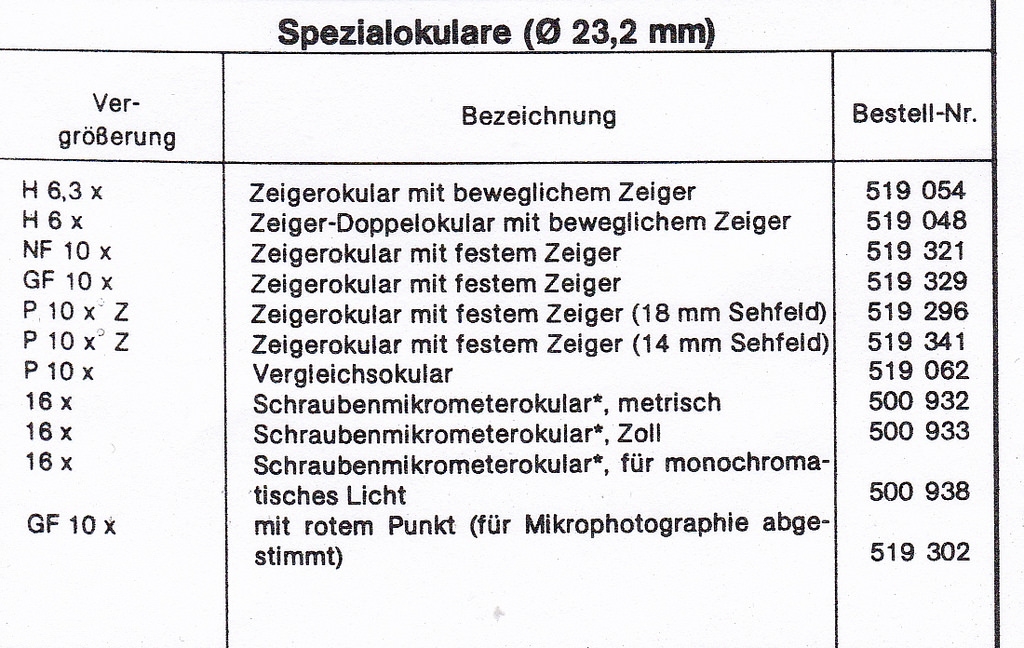

Eine weitere Ergänzung:  Leitz Okulare 1974 und 1986.










Viele Grüße
Jürgen aus Hemer

[Dr. Jekyll]

Nochmal ich🙂,

G-Okulare sind älterer Bauart und vermutlich auch für Stereomikroskope gemacht ( ohne Gewähr)

Beste Grüße
Harald

[Schrodt]

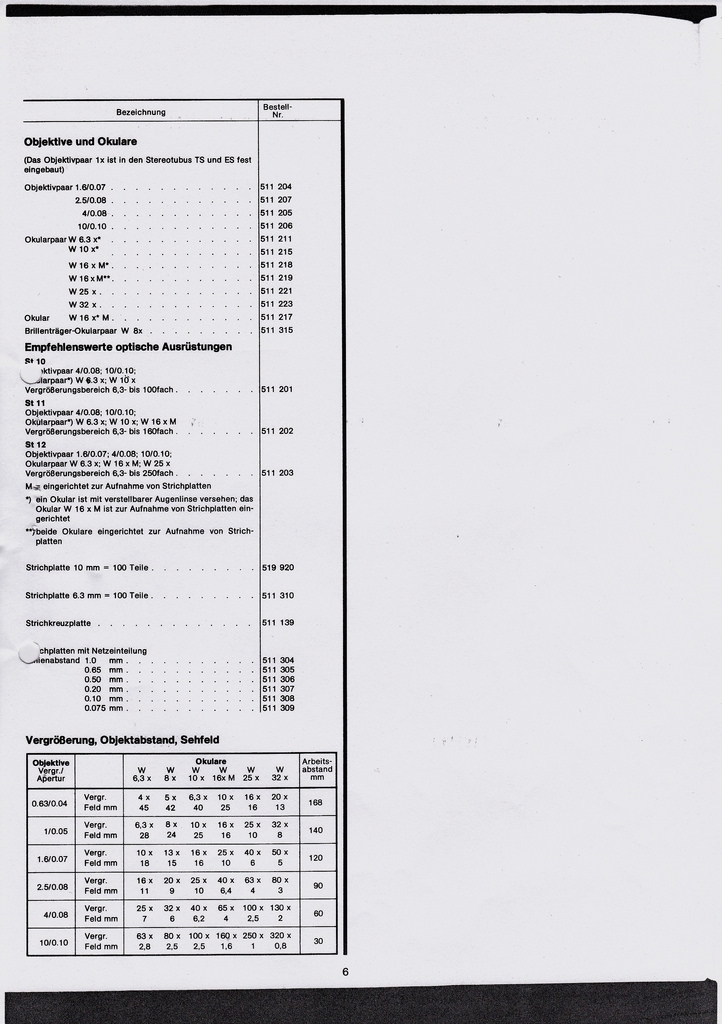

Ergänzung:  Leitz Okulare für Stereomikroskope Katalog 1974

Okulare " a 5, a 10, a16 "  für Stereomikroskope FG 1 und FG 2

Okulare " W "  für Stereomikroskope TS und ES

Okulare " SV "  für das Stereomikroskop ELVAR mit Variooptik

Die Okulare " G " waren im Katalog 1974 und später nicht zu finden.

Nachstehend die " w " Okulare



Viele Grüße
Jürgen aus Hemer

[HCLange]

Hallo,

die Okulare "W" und "SV" (z.T. baugleich !) waren für die Großfeld-Stereomikroskope TS und ES sowie Elvar.
Die Okulare "G" waren für ältere Stereomikroskope.
Mit "GG" bezeichnet waren die Periplan-Okulare mit 30mm Durchmesser, die ein etwas kleineres Sehfeld hatten als die "GW"-Typen (also Periplan GG statt Periplan GW).

Herzliche Grüße
Christoph

[zooey]

Guten Abend in die Forumsrunde...

Eure Tips, Anmerkungen und vor allem die zusammenfassenden Aufstellungen
bzw. Listen der Leitz-Okulare mit ihren jeweils  möglichen Anwendungen
sind mir eine sehr große Hilfe bei der "Aufrüstung" meines Orthoplan.

Herzlichen Dank!
Richard

[Dr. Jekyll]

Hallo Richard,

Was fehlt denn noch an deinem Orthoplan?

Gruß
Harald

[zooey]

Hallo Harald..

fehlen im wörtlichen Sinn eigentlich nichts,
aber sehr interessiert wäre ich zurzeit an:

-  0.80er Dunkelfeld-Kondensor für niedrige NA
-  Übersicht-Großfeldokulare GW 6,3 und GW 6,3 M ( bzw. GW 8x / GW 8x M )

-  und speziell: Leitz PL Fluotar 25/0.60, Phaco 2 (für 160 mm)


Für 170mm berechnete PL-Phaco Objektive würden mich zwar auch interessieren,
ich denke aber, dass es als Phaco dafür "nur" die NPL Ausführung gibt ?!?


Beste Grüße
Richard

[Piper]

Hallo,

das Orthoplan war eigentlich für 160 mm-Tubuslänge gerechnet, auch wenn Leitz das nie so publiziert hat (persönliche Info eines alten Leitz-Technikers). Weiter Info von ihm: Man kann daher in jedem Fall auch alls Plan-Objektive, die für 160 mm gerechnet und deklariert sind, ohne Abstriche verwenden. Es gab aber auch ältere PLANapochromatische Phaco-Objektive, auch ein 25x, auf denen 170 mm TL eingraviert waren. Die kann man natürlich auch verwenden, muss es aber nicht.

Bitte noch beachten: NPL deckt die großen Sehfelder des Orthoplan nicht ab, es muss ,,Pl" (also PLAN) draufstehen.

In Betracht kommen also vorzugsweise als 25-fache Phaco-Objektive:
Pl Apo 25 Phaco 2 (für TL 170 oder 160)
Pl Fluotar 25 Placo 2 (das gab es m.W. nur für TL 160 mm)

Aber nicht die Objektive der NPL-Reihe (zumindest nicht, wenn man die volle Sehfeldzahl genießen will).

Natürlich gab es Reduzierstücke, so dass auch die schmäleren Periplan-GF-Okulare mit Sehfeldzahl 18 eingesetzt werden konnten; mit denen kann man natürlich auch NPL-Objektive am Orthoplan verwenden, aber dafür braucht man dann eigentlich kein Orthoplan :-))


Schöne Grüße
Jörg
