Sammelbestellung Adapterhülsen für Leitz Kondensoren ist beendet!

[Stephan Hiller]

Hallo liebe Zeiss Junior Besitzer,

in jüngster Zeit gab es hier etliche Beiträge zum Leitz Heine Kondensor, der durchaus nicht nur an Leitz Mikroskopen hervorragende Resultate liefert sondern auch an andern Mikroskopen adaptiert werden kann.
Besonders einfach ist die Adaptation wenn man einen Heine Kondensor mit "Schiebehülse" hat, dieser kann nämlich einfach in die 39,5 mm Kondensoraufnahme des Junior gesteckt werden und schon kann man am Junior damit wunderschönes Dunkelfeld aber auch Phasenkontrast machen und das sogar mit vielen Zeiss pH Objektiven.
Aber nicht nur der Leitz Heine Kondensor kann vorteilhaft am Junior adaptiert werden. Der Zweiblendenkondensor nach Berek eröffnet am Junior die Möglichkeit der Köhlerschen Beleuchtung die sonst mit keinem Zeiss Kondensor am Junior realisiert werden kann.

Einzelheiten dazu können in folgendem Beitrag nachgelesen werden:

https://www.mikroskopie-forum.de/index.php?topic=30945.0

Leider sind die Hülsenversionen dieser Leitz Kondensoren nicht allzu häufig weshalb ich hier nochmal auf die rel einfache Umbaumöglichkeit mit Hilfe einer gedrehten Hülse eingehen möchte. Ich kann diese Hülse in einer Sammelbestellung anbieten, wobei der Preis umso günstiger ausfallen wird, je mehr Interesenten so eine Hülse haben möchten.
Für meinen Dreher sind die Rüstzeiten der Drehbank bei diesem rel einfachen Teil entscheidend und damit richtet sich der Preis nach der Zahl der zu fertigenden Teile.

Vorab schon mal eine Abschätzung zur Orientierung :
1 - 10 Hülsen: ca. 30 € / Hülse incl Versand *
11 - 20 Hülsen: ca 25 € / Hülse incl. Versand *
> 20 Hülsen: ca. 20 € / Hülse incl. Versand *

* Innerhalb Deutschlands

Die Hülsen sind ca. 20 mm hoch haben an einem Ende ein Feingewinde aufgeschnitten welches an Stelle des Befestigungsrings für die Schwalbenplatte in den Kondensor eingeschraubt wird. Der Außen-Durchmesser der Hülse beträgt 39,5 mm, die Wandstärke 1,6 mm - damit bleibt die Zentrierbarkeit der Leitz Kondensoren voll erhalten (!).
Der Umbau ist mit einem Stirnlochschlüssel ganz einfach durchzuführen: Stirnlochschlüssel (Zapfen < 1mm) in die beiden Bohrungen des Schraubrings der die Schwalbenplatte fixiert einführen und den Schraubring entgegen dem Uhrzeigersinn abschrauben. Danach die Alu Hülse in den Kondensor bis zum Anschlag einschrauben und fertig ist der Umbau. Nachfolgend einige Bilder. Ich habe den Umbau mit allen gezeigten Kondensoren durchgeführt. Alle lassen sich mit der Hülse am Junior adaptieren und mit der Höhenverstellung des Junior Kondensorträgers kann die korrekte Höhe zum Präparat eingestellt werden - auch beim 1.2 A DF Kondensor.

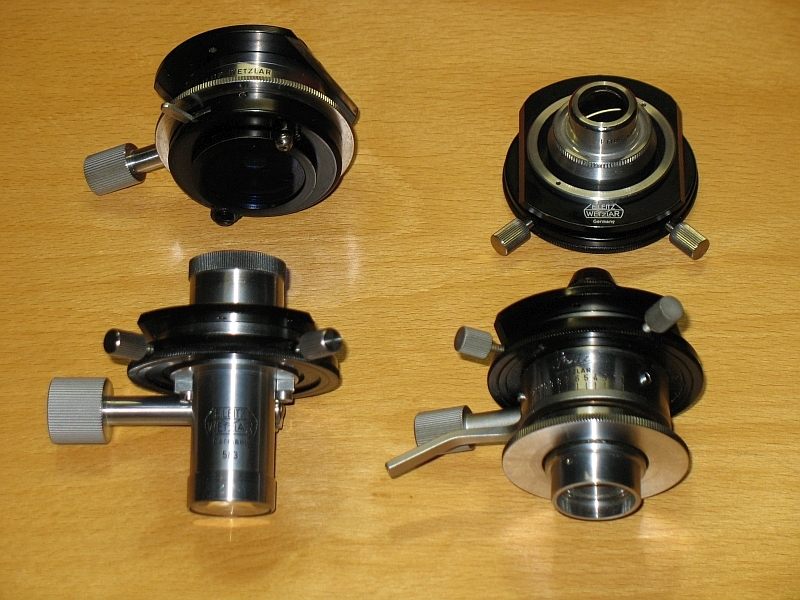

Hier Bilder der getesteten Kondensoren:
links oben: der Standard Leitz Klappkondensor; rechts oben der 1,2 A Dunkelfeld Kondensor
links unten der Heine Kondensor; rechts unten der Berek Zweiblenden Kondensor



Umbau am Beispiel des Berek Kondensors:

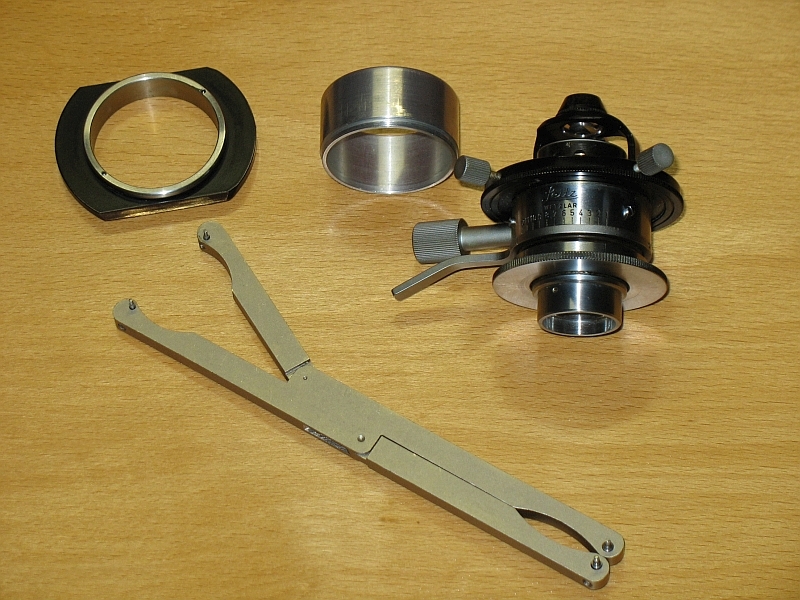

Werkzeug Stirnlochschlüssel; links oben die abgschraubte Schwalbenplatte daneben die Alu Hülse und rechts der Berek Kondensor ohne Schwalbenplatte

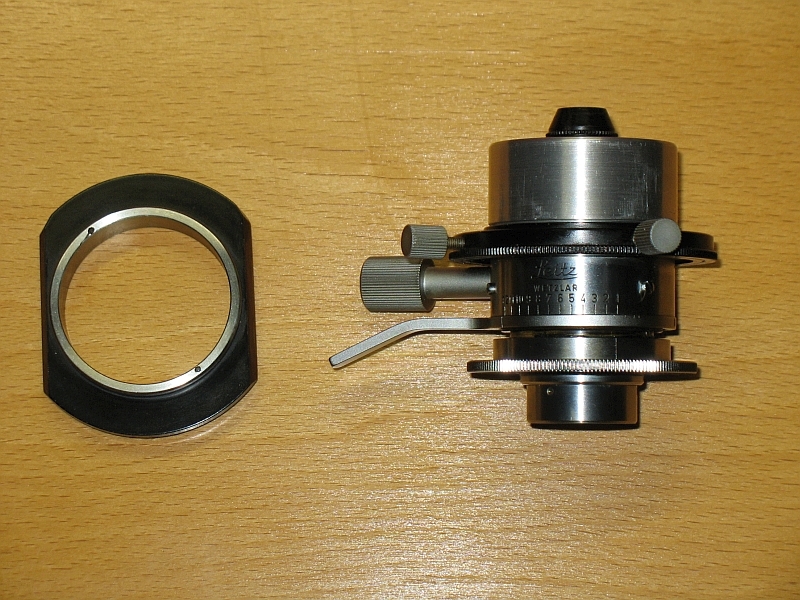

Der auf Hülse umgerüstete Berek Kondensor mit abgeschraubter Schwalbenplatte:

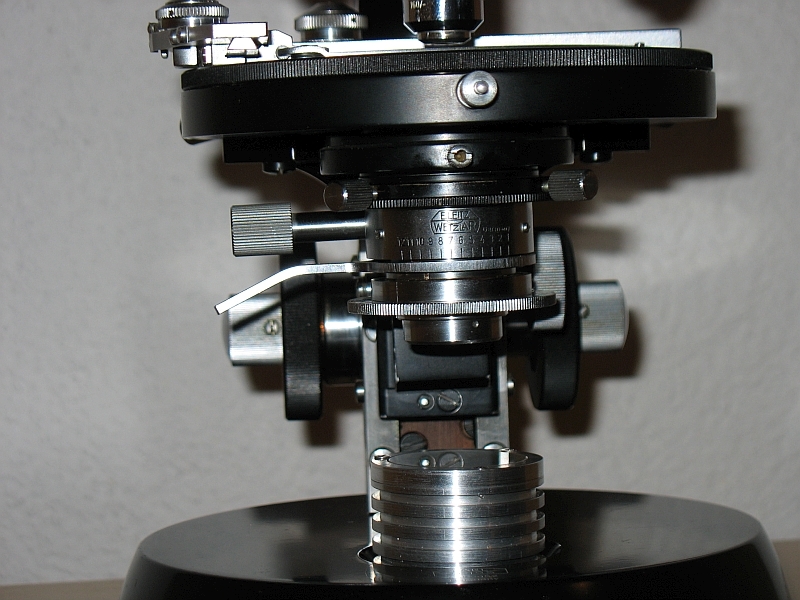

Und der Berek mit Hülse eingesetzt in den Junior Kondensorhalter:

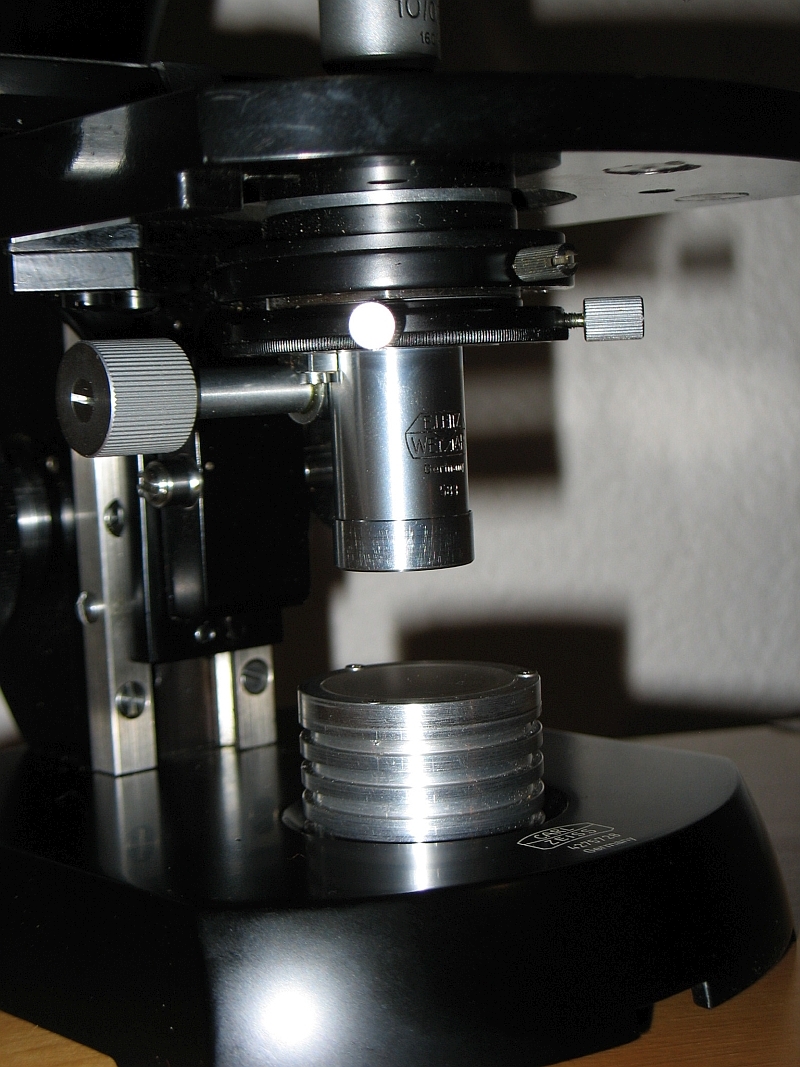

Dito der Heine Kondensor:



Wer Interesse an einer Hülse hat, bitte PN mit Versandadresse an mich senden. Ich warte 2 Wochen danach werden die Hülsen gedreht und an die Interessenten geschickt.

Zwischenzeitlich melde ich den Stand der Bestellungen.

Grüße

Stephan Hiller

[Stephan Hiller]

Ich hatte versprochen einen Zwischenstand zu melden:

Derzeit liegen mir Bestellungen für 10 Schiebehülsen vor.

Und weil ich nach dem Stirnlochwerkzeug gefragt worden bin: leider gibt es af dem Markt keine Stirnlochschlüssel mit Zapfen < 1,2 mm. Für den Schraubring der die Leitz Schwalbenplatte fixiert benötigt man aber Zapfen < 1 mm. Es gibt aber eine andere Möglichkeit die Schwalbe abzunehmen:

die beiden Stellschrauben zur Verschiebung des Kondensors komplett herausdrehen, dann die Schwalbenplatte über Kopf gefühlvoll in einen Schraubstock mit Schonbacken einklemmen und mit einer Flaschen-Boa vorsichtig am gerändelten schwarzen Ring des Kondesors die Schwalbenplatte umspannen und lösen. Das hat bei mir sogar bei einem Kondensor funktioniert, wo die Schwalbenplatte so festgezogen war dass ich sie auch nicht mit dem passenden Stirnlochschlüssel gelöst bekommen habe.

Ich nehme noch Bestellungen bis Ende dieser Woche entgegen, danach werden die Hülsen gedreht und verschickt. Einzel-Nachbestellungen sind dann nur noch zu höheren Kosten möglich (Rüstzeiten der Drehbank).

Grüße

Stephan

[Dypsis]

An die Stirnlochschlüssellosen:

Man kann auch einfach ein entsprechendes Loch in ein dickeres Holzbrett bohren. Dann werden zwei Stahlstifte (Nägel) am Rand des Loches (im Abstand der Löcher im Kondensor) in das Holz genagelt und schon hat man einen Stirnlochschlüssel. Hat bei mir bisher gut funktioniert.

Hier sind Bilder:
http://www.mikroskopie-forum.de/index.php?topic=25386.msg189879#msg189879

Grüße
Thomas

[Stephan Hiller]

Hallo,

ich bring den Beitrag nochmal nach vorne. Zur Zeit liegen mir Bestellungen für 14 Hülsen vor. Ich nehme noch Bestellungen bis Ende dieser Woche an (Sonntag, 25. März, 24:00 Uhr). Danach werden die Hülsen gedreht und verschickt. Einzel-Nachbestellungen sind dann nur noch zu höheren Kosten möglich (Rüstzeiten der Drehbank).

Grüße

Stephan Hiller

[Stephan Hiller]

Hallo,

die Sammelbestellungsaktion ist beendet!

Die ersten Hülsen sind bereits gedreht und werden im Laufe  der Woche verschickt werden.
Der Preis liegt bei 25 €/Hülse (incl. Versandkosten innerhalb Deutschlands).

Ich verschicke die Hülsen in der Reihenfolge der Bestelleingänge. Die Besteller bekommen von mir eine PN oder e-mail über den zu bezahlenden Betrag mit Bankverbindungshinweis.

Stephan Hiller
