Frage an die Zeiss-Jena Profis bezüglich Auflichtträger

Carsten Wieczorrek · Oktober 03, 2019, 14:43:08 NACHMITTAGS

Hallo,

in meiner Sammlung befinden sich mittlerweile 4 Schieber mit der Leuchtfeldblende des Auflichtträgers für z. B. Vertival, Epival.

Drei sehen ganz normal aus: eine einfache, zentrierbare Irisblende. Schieberkopf aus Stahl, das "Gehäuse" aus dunkel eloxiertem Aluminium.
Der vierte ist völlig anders: aus einem Stück Stahl mit zusätzlicher Optik (eine Linse) direkt vor der Iris.

Kennt den jemand? Wofür war der da? Was ist -abgesehen von dem offensichtlichen- daran anders?

Grüße

Carsten

hugojun · Oktober 03, 2019, 15:56:06 NACHMITTAGS

Hallo Carsten ,

bitte um Fotos

Jürgen

Carsten Wieczorrek · Oktober 03, 2019, 17:31:41 NACHMITTAGS

Hi,

hätte ich mir natürlich denken können. Hier sind sie.

Carsten

hugojun · Oktober 04, 2019, 08:38:48 VORMITTAG

Hi Carsten,
Halte das Teil mal vor den PC Monitor, lst vielleicht ein pol Filter aus einem Eigenbau für POL Auflicht ?

Jürgen

Carsten Wieczorrek · Oktober 04, 2019, 09:35:56 VORMITTAG

Guten Morgen.
Nein, kein Polfilter. Es ist definitiv eine Linse.
Carsten

Rama61 · Oktober 04, 2019, 10:08:30 VORMITTAG

Hallo Carsten,

ich kenne einen ähnlichen Fall vom Jenavert Interphako, da muss man, wenn man mit den Gitterblenden arbeitet, bei der Benutzung des 6,3 er Objektivs in die Leuchtfeldblende eine Hilfslinse einsetzen. Das kann man in der Gebrauchsanleitung zum Jenaval/-vert Interphako auf Seite 41 nachlesen. Die Anleitung gibt es auf der Seite von Franz Ganster.

Herzliche Grüße

Rainer

hugojun · Oktober 04, 2019, 15:03:25 NACHMITTAGS

Hallo Carsten ,

so sieht die POL Einrichtung aus:

Eine Erklärung für eine Linse habe ich noch nicht gefunden

Gruß
Jürgen

hugojun · Oktober 04, 2019, 15:29:01 NACHMITTAGS

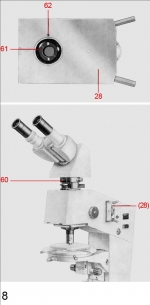

Die Variante mit Linse fürs Epival:

Rainer ( Rama61 ) hatte recht , nur schade , es wurde keine elegantere Lösung im Nachfolge-Modell
angeboten.

Gruß

Jürgen
