Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« am: November 28, 2009, 23:26:39 Nachmittag »
Hallo Forumsgemeinde,

nachdem ich mir vor einiger Zeitz in der Bucht das grosse Inversmikroskop Zeiss IM 35 ergattert habe schaue ich mit zunehmender
Begeisterung Süsswasseplankton in der Petrischale an.
Mit der Zeit kam der Wunsch auf dies auch mit einem kompakten Outdoormikroskop vor Ort (Baggersee, Gartenhäuschen am Teich) tun zu können.
Ich baute daher ein altes Zeiss Standard Junior K zum Inversmikroskop um.



hierzu wurde der Halter für den Revolverkopf oben am Stativ durch den Lampenhalter ersetzt und der Revolverkopf auf einem alten Diskussionswürfel direkt auf den Mikroskopfuss geschraubt. Um die notwendige Freiheit für die Objektive zu erhalten wurde der Tisch durch zwei zylindrische Zwischenstücke angehoben. Als Beleuchtungsquelle dient ein 3Watt LED Strahler mit einer kleinen Kollektorlinse (Plastik) von Conrad Elektronik.
Der LED Strahler hat einen Öffnungswinkel von 10° und macht einen sehr gleichmässig ausgeleuchteten Beleuchtungsfleck von ca. 1 cm Durchmesser. Da die Helligkeit bequem ausreichte habe ich den Kondensor des alten Standard K nicht weiterverwendet, sodass man auch eine sehr kompakte Bauhöhe erreicht.
Da der Objektivrevolver auf einem Diskussionswürfel sitzt kann man aunf der Gegenseite natürlich einen zweiten Binotubus anbringen und das ganze ist ein schönes kleines Diskussionsmikroskop. Den zweiten Tubus kann man natürlich auch als Phototubus verwenden.



Dann kann man am Campingtischchen die Frau, die auf der anderen Seite sitzt, mitschauen lassen  ;D
Die Einblickhöhe ist zwar etwas niedrig aber wenn man die Holztransportkiste quer darunterstellt hat man wieder die ideale Einblickhöhe.

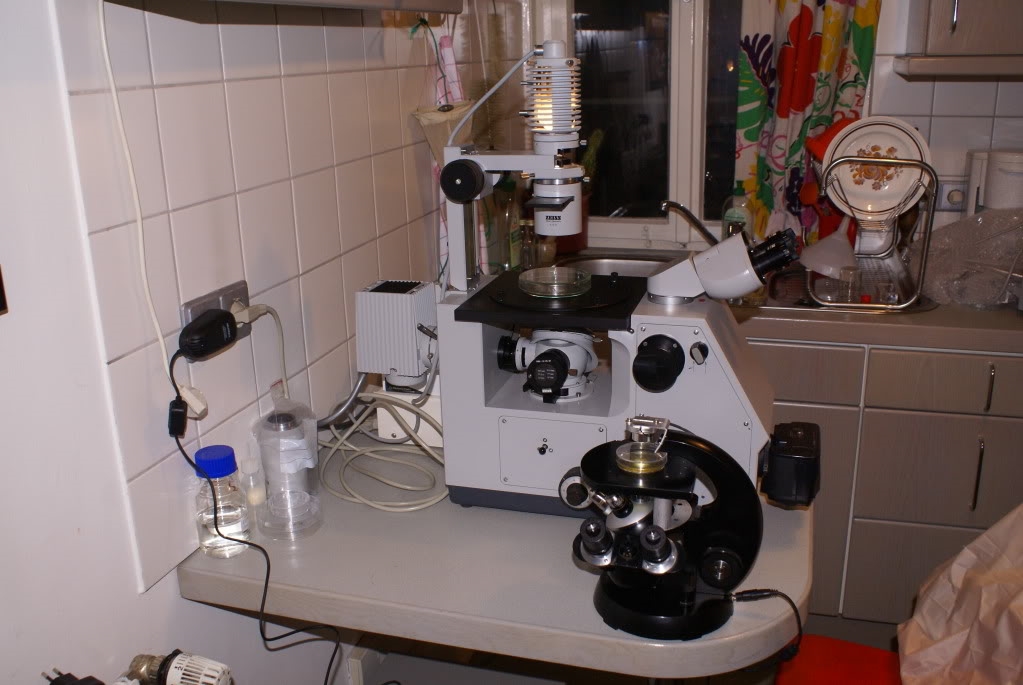

Wie kompakt das ganze gegenüber dem grossen Bruder ist zeit das folgende Bild:



Die Objektivbestückung ist 2,5x, 6,3x, 10x, 20x LD sodass eine maximale Vergrösserung von 200 fach erreicht wird, für die der einfache
Scharfstelltrieb des Standard Junior K auch ausreicht.
Im Hellfeld sehe ich keinen Unterschied in der Abbildungsqualität zum IM35. Die Beleuchtung ist eher besser zumindest was die Helligkeit
anbelangt gegenüber der Zeiss Leuchte 60 mit dem Kondensor. Die Beleuchtung kann über 3 im Fuss eingebaute NiMH Akkus betrieben werden oder mit dem im Bild gezeigten Steckernetzteilanschluss mit dem auch die Akkus nachgeladen werden. Die Regelung erfolgt über ein Dahtwendelpoti im Mikroskopfuss.

viele Grüsse

Wilfried







« Letzte Änderung: November 28, 2009, 23:35:30 Nachmittag von wilfried48 »
vorzugsweise per Du

Hobbymikroskope:
Zeiss Photomikroskop II, AL, DL, HD, Pol, Ph, DIC
Zeiss Inversm. IM35, DL, Ph, Pol, EPI-Fl
Zeiss Stemi 2000 C
Zeiss Reisem. Standard Junior Aufrecht u. Invers, DL, HD, Ph, Pol

Vorst. Wilfried48
http://www.mikroskopie-forum.de/index.php?topic=107.

Nomarski

  • NurLesen
  • Member
  • Beiträge: 5331
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #1 am: November 28, 2009, 23:35:30 Nachmittag »
Hallo Wilfried,

Bewunderung und Respekt vor deinem Sondermodell, das sich viele Plankon-Mikroskopiker schon lange gewünscht hätten! Und du hast damit auch gleich zwei Klappen mit einer Fliege geschlagen, was die Unterbringung (Küche) anbelangt. ;)

Viele Grüße
Bernd

wilfried48

  • Member
  • Beiträge: 2670
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #2 am: November 28, 2009, 23:45:26 Nachmittag »
Hallo Bernd,

damit keine Missverständnisse aufkommen, das ganze befindet sich nicht bei uns in der Küche, sondern in einer "Hobbyküche" ausserhalb der Wohnung.

Soweit, dass ich meiner Frau ein IM 35 auf den Küchentisch stellen kann geht deren Liebe zum Mikroskopieren noch nicht  ;D

Gruss

Wilfried
vorzugsweise per Du

Hobbymikroskope:
Zeiss Photomikroskop II, AL, DL, HD, Pol, Ph, DIC
Zeiss Inversm. IM35, DL, Ph, Pol, EPI-Fl
Zeiss Stemi 2000 C
Zeiss Reisem. Standard Junior Aufrecht u. Invers, DL, HD, Ph, Pol

Vorst. Wilfried48
http://www.mikroskopie-forum.de/index.php?topic=107.

Florian Stellmacher

  • Global Moderator
  • Member
  • Beiträge: 3027
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #3 am: November 29, 2009, 00:02:27 Vormittag »
Hallo Wilfried,

- Respekt, wirklich eine gelungene Konstruktion!

Wie hast Du den Revolver (ist das der vom Junior?) auf den Diskussionswürfel geschraubt?

Viele Grüße,
Florian
Vorwiegende Arbeitsmikroskope:
Zeiss Axioskop 40 (DL, Pol, AL-Fluoreszenz)
Olympus BHS (DL, Pol, Multidiskussionseinrichtung)
Leitz Orthoplan (DL, DF, Pol, AL-Fluoreszenz)
Zeiss Axiophot (DIK und AL-Fluoreszenz)
Wild M400 Fotomakroskop (DL, DF, AL, Pol)

Nomarski

  • NurLesen
  • Member
  • Beiträge: 5331
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #4 am: November 29, 2009, 00:06:23 Vormittag »
Also doch ein Haken an der Sache... ;D

Was dabei noch ein wenig "Zeiss-fremd" wirkt, ist die Beleuchtung. Aber wenn man die Distanzstücke verlagern würde zu der Verbindung zwischen Fuß und Stativhals, könnte man am Ende des Stativhalses wieder den Revolver anbringen und statt Objektiv eine LED mit Fassung als Objektiv getarnt reinschrauben.

Gruß
Bernd

K. Koch

  • Member
  • Beiträge: 240
    • K. Koch
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #5 am: November 29, 2009, 00:27:34 Vormittag »
Gefällt mir sehr gut!

Viele Grüße
K. Koch

wilfried48

  • Member
  • Beiträge: 2670
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #6 am: November 29, 2009, 00:34:27 Vormittag »
Hallo Florian,

es ist der Original Zeiss Junior Revolver und er sitzt mit der Zeiss Schwalbe auf dem Diskussionswürfel.

In den Disskussionswürfel habe ich unten am Rand zwei kleine Gewinde reingeschnitten, sodass er mit dem Mikroskopfuss verschraubt werden kann.

Gruss

Wilfried
vorzugsweise per Du

Hobbymikroskope:
Zeiss Photomikroskop II, AL, DL, HD, Pol, Ph, DIC
Zeiss Inversm. IM35, DL, Ph, Pol, EPI-Fl
Zeiss Stemi 2000 C
Zeiss Reisem. Standard Junior Aufrecht u. Invers, DL, HD, Ph, Pol

Vorst. Wilfried48
http://www.mikroskopie-forum.de/index.php?topic=107.

Rene

  • Member
  • Beiträge: 1035
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #7 am: November 29, 2009, 00:49:54 Vormittag »
Hi Wilfried, nice instruments you have there! You should try a good diffuser instead of a collector lens on your led, in our hands it works quite well up to an objective aperture of 0.7. Only drawback (al lowest mags), is that the condenser aperture cannot be regulated, especially important at the lower mags (2.5-10x). I've compared setups with a 0.55 condenser and with a diffuser on top of the sedimentation chamber. Surprisingly, it worked remarkably well for the higher mags, given plenty of light at the start.

Best wishes, Rene.

TPL

  • Gast
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #8 am: November 29, 2009, 00:56:20 Vormittag »
es ist der Original Zeiss Junior Revolver und er sitzt mit der Zeiss Schwalbe auf dem Diskussionswürfel.

Hallo Wilfried,
das heißt, der Diskussionswürfel steht auf dem Kopf und dessen ansonsten unten liegende Ringschwalbe steckt nun in der Schwalbenfassung, die sonst oberhalb des Revolvers liegt? Genial!
Ein putziges kleines Teil! Wirklich nett. Ich glaube, auch die Herren Michel und Utermöhl hätten ihre Freude daran.

Sascha

  • Member
  • Beiträge: 88
    • Berliner Mikroskopische Gesellschaft
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #9 am: Dezember 04, 2009, 23:52:50 Nachmittag »
Wo um Himmels willen kann ich meine Bestellung für das Teil aufgeben :-)

Gruß aus Berlin

p.s. Sehr schöner Umbau!
Wer mich nicht "Duzen" will, muss mich "Siezen" - wer mich nicht "Siezen" möchte, darf mich "Duzen".
http://de.wikipedia.org/wiki/Duzen
http://de.wikipedia.org/wiki/Siezen

wilfried48

  • Member
  • Beiträge: 2670
Re: Outdoor Planktonmikroskop Zeiss Standard Junior K Invers
« Antwort #10 am: Februar 09, 2012, 19:35:20 Nachmittag »
Hallo,

da es inzwischen eine neue verbesserte Version gibt,
habe ich mal einen link dorthin gesetzt:

http://www.mikroskopie-forum.de/index.php?topic=11544.msg85023#msg85023

viele Grüsse
Wilfried
