Foto's mit Zeiss SM xx Fototubus

[Kurt]

Hallo Chris,

dieser Fototubus für das SMXX ist entweder ein Versuchsmuster von CZJ oder ein Eigenbau eines Bastlers.

Ich kenne mich mit CZJ-Mikroskopteilen recht gut aus und kann nur sagen: noch nie gesehen und noch nie einen Hinweis auf einen Fototubus mit 34 mm gelesen bzw. gehört!
Welchen Außendurchmesser hat denn das Tubusrohr? Normalerweise hat es 35,05 mm.

Grüße
Kurt

[CsF I]

Aha!



Wir kommen der Sache näher.


edit:
Oh, die Nachricht von Kurt hatte ich nicht gesehen.

Ich habe den Fototubus hier aus dem Forum. Eigenbau wird das nicht sein, die Schwalbe für das SM XX sieht original aus und es hat auch ein Linsenpaket, wie beim Bino. Wie gesagt, es ist parfokal mit dem Bino und das Bild ist ebenso gut.
Der Aussendurchmesser ist ~40,98, das Gewinde für den Schwalbenanschlussring ist irgendein 41mm Feingewinde mit sehr flacher Steigung.

Grüße
Chris

[CsF I]

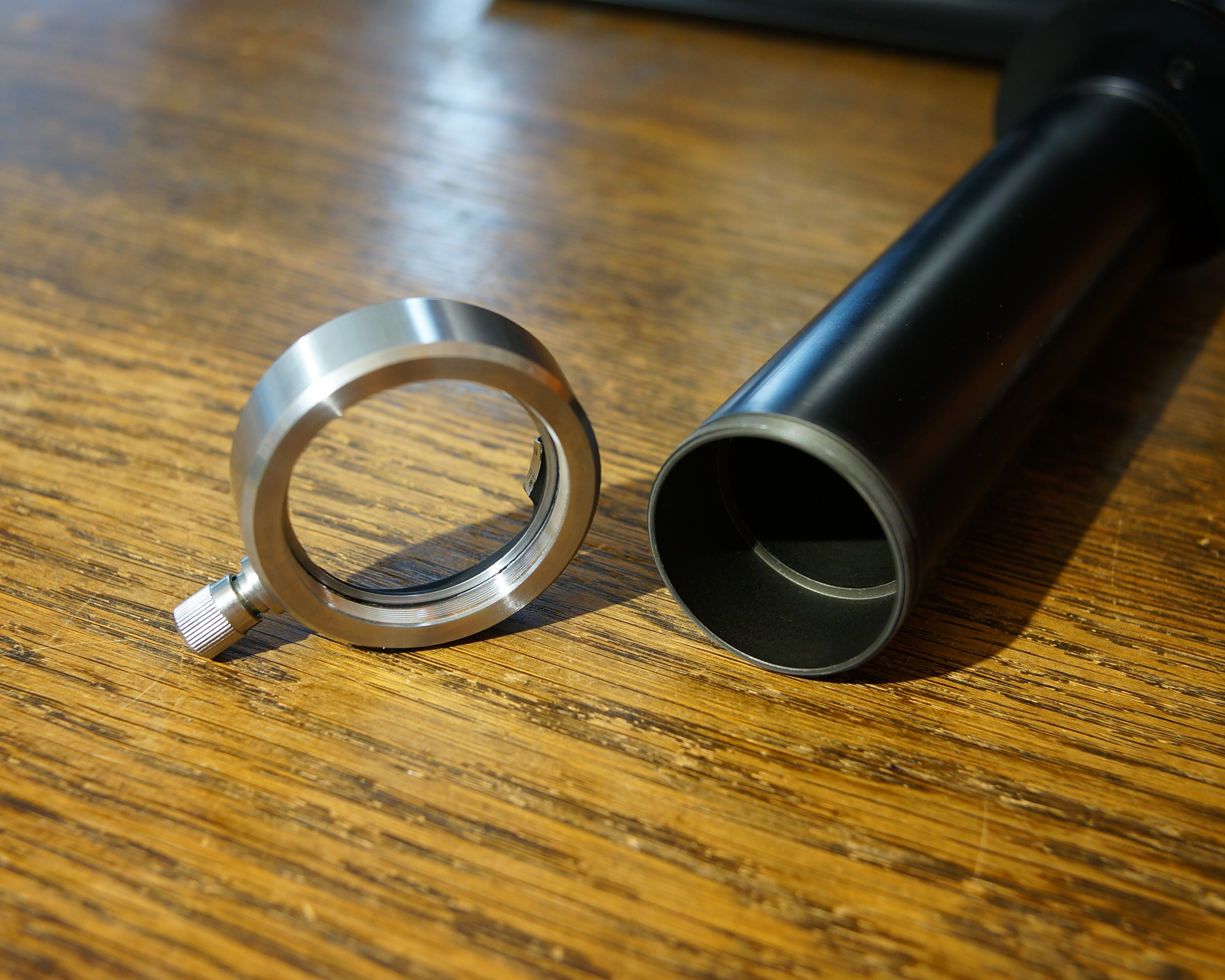

Hier noch 2 Bilder:

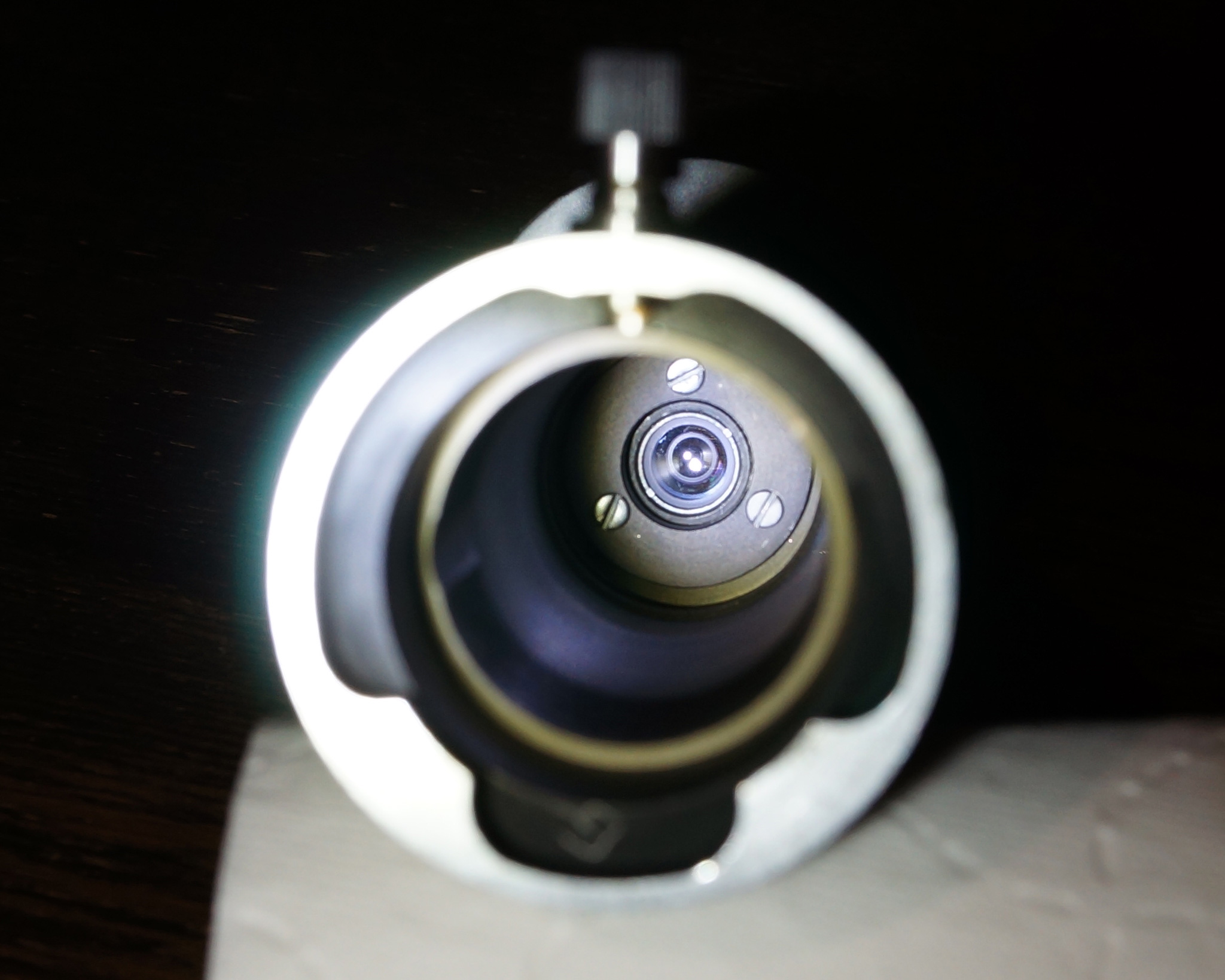

Mit der Taschenlampe sehe ich im Linsenpaket die gleichen 4 Reflexionen wie beim Bino. Ich würde die als identisch bezeichnen.

[Kurt]

Hallo Chris,

das ist wirklich sehr seltsam und sehr interessant!

Grüße
Kurt
