Handschnitte mit der Möhrenmethode - Karottenmethode
« am: Juli 23, 2010, 16:40:47 Nachmittag »
Liebe Pflanzenschnibbler,

nach dem Hinweis von Klaus möchte ich die Beschreibung zum Zuschneiden von Möhren für den Einschluss von Blättern aus dem Strandhafer-Thread hier noch mal im "Wissensbunker" ablegen.

Lieber Eckhard, vielleicht stellst Du noch die von Dir entwickelte "Bohrlochmethode" für Sprosse und andere runde Pflanzenteile dazu, die Du uns auf der letzten Kornrade gezeigt hast, das würde das Thema abrunden.

Um flache Proben, wie zum Beispiel Blätter mit dem Handzylindermikrotom oder auch freihand zu schneiden, eignet sich die Möhre gut als Einschlussmittel, das die Probe stützt und einen sauberen Schnitt ermöglicht.

Wichtig ist es dabei, die Probe nicht zu quetschen, aber doch in der Schnittebene sicher zu halten. Dazu verwende ich den folgenden kleinen Trick:

Aus der Mitte der Möhre wird ein Quader passender Größe geschnitten und diesen mittig geteilt. Wichtig ist, dass der Quader nicht nur aus dem Zentralzylinder besteht, sondern auch umliegendes Gewebe enthält. Lässt man die beiden Stücke eine Weile liegen, krümmen sie sich durch den verdunstungsbedingten unterschiedlichen Volumenverlust der beiden Gewebearten nach außen. Der stabilere Zentralzylinder schrumpft dabei weniger als das umliegende Gewebe. Das Prinzip ist dabei das gleiche, wie bei den Rollblättern des Strandhafers.  :)
Nun legt man beide Stücke mit den Außenseiten nach innen zusammen. Zwischen diesen kann nun die Probe eingelegt und ins Mikrotom geklemmt werden.
Durch die Krümmung wird gerade an der Schnittstelle immer ein wenig Druck auf die Probe ausgeübt, ohne das Material zu quetschen.
Dabei fallen Krümmung und Druck um so stärker aus, je mehr Parenchym der Quader enthält.

Zur Verdeutlichung schnell ein paar Bilder:

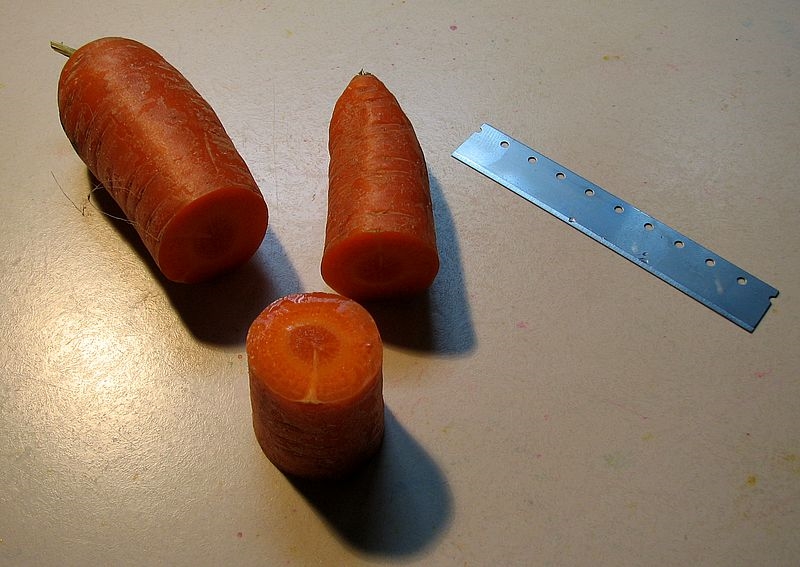

Bild 1: ein passendes Stück aus der Möhre schneiden, auf senkrechte Schnittführung achten.


Bild 2: den Quader in der benötigten Größe zuschneiden, auch hier wieder auf senkrechte Schnittführung achten. Dies erleichtert später das Ausrichten der Probe zwischen den beiden Backen bzw. im Mikrotom.

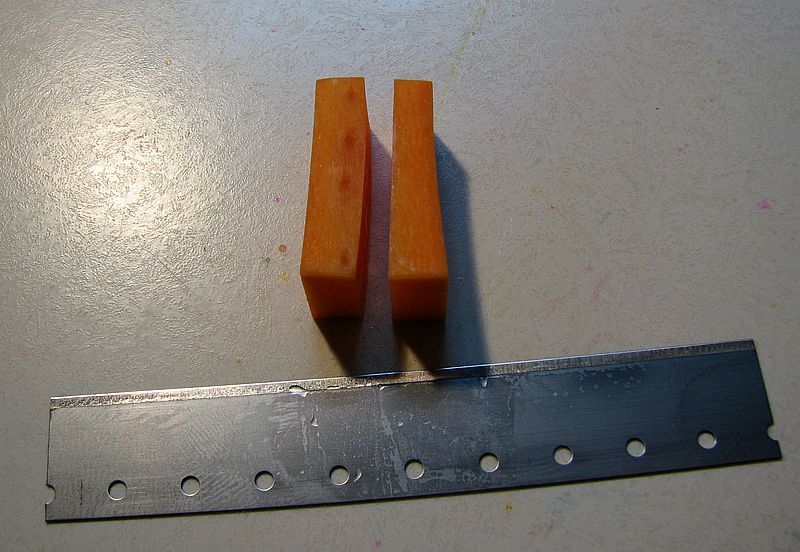

Bild 3: in der Mitte teilen und einige Minuten liegen lassen. Ja, auch hier soll der Schnitt senkrecht geführt werden.  ;)


Bild 4: nun beide Teile umgedreht zusammenlegen. Man kann die leichte Krümmung erkennen. Im Beispiel bestand der Quader hauptsächlich aus dem Zentralzylinder der Möhre, es hat sich also nur eine geringe Krümmung für den Schnitt empfindlicher Probematerialien gebildet.

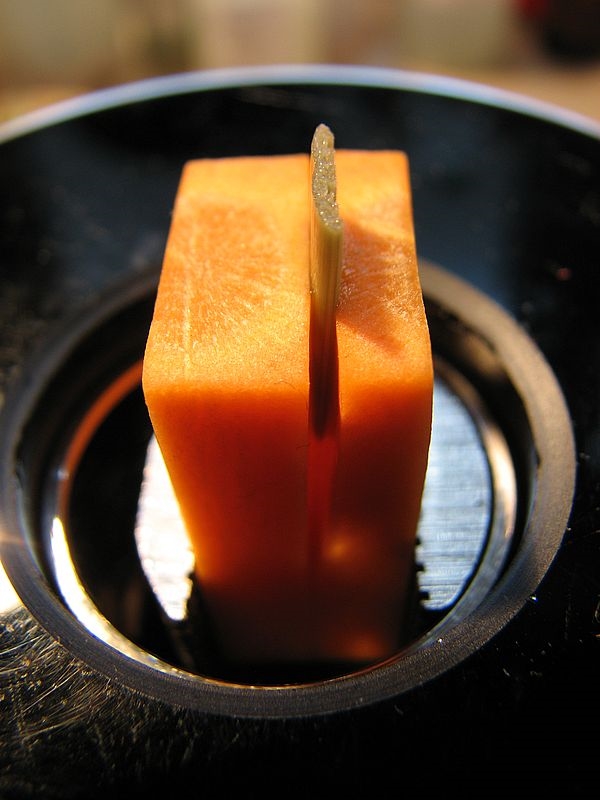

Bild 5: Die Probe in den beiden "Mörhrenbacken" eingespannt im Zylindermikrotom

Um die Lage deutlicher darstellen zu können, ragt die Probe weiter aus den "Möhrenbacken" hinaus, bei einem tatsächlichen Schnitt würde man sie tiefer platzieren.
Auch das gesamte Päckchen muss dann weiter unten in den Klemmbacken des Mikrotoms eingespannt werden, um kein Material zu verschwenden und den Anschnitt nicht unnötig zu erschweren. .

Herzliche Grüße
Jörg
« Letzte Änderung: Juli 05, 2011, 22:04:40 Nachmittag von Fahrenheit »
Hier geht's zur Vorstellung: Klick !
Und hier zur Webseite des MKB: Klick !

Arbeitsmikroskop: Leica DMLS
Zum Mitnehmen: Leitz SM
Für draussen: Leitz HM

Fahrenheit

  • Global Moderator
  • Member
  • Beiträge: 5445
    • Mikroskopisches Kollegium Bonn
Re: Handschnitte mit der Möhrenmethode
« Antwort #1 am: Juli 24, 2010, 09:34:46 Vormittag »
Liebe Pflanzenschnibbler,

Joachim hat darauf hingewiesen, dass ein Bild des fertigens 'Päckchens' im Mikrotom sinnvoll wäre.
Ich habe nachgeliefert.  :)

Herzliche Grüße
Jörg
Hier geht's zur Vorstellung: Klick !
Und hier zur Webseite des MKB: Klick !

Arbeitsmikroskop: Leica DMLS
Zum Mitnehmen: Leitz SM
Für draussen: Leitz HM

Jan Kros

  • Gast
Re: Handschnitte mit der Möhrenmethode
« Antwort #2 am: Juli 25, 2010, 11:22:49 Vormittag »
Hallo Jörg,
Herzlichen Dank für das Einstellen dieser Mohrenmethode.
Ich habe sie gleich ausgedruckt.
Ich werde diese Methode bei uns im Verrein gleich vorstellen.
Wir arbeiten meistens mit Hollundermarke.

Herzlichen Gruss
Jan

Alfons Renz

  • Member
  • Beiträge: 697
    • Programme Onchocercoses Ngaoundere
Re: Handschnitte mit der Möhrenmethode
« Antwort #3 am: Juli 25, 2010, 13:35:49 Nachmittag »
Liebe Schnippler,

   Was die Möhre für die Pflanzenschnippler, ist das (gekochte) Kalbshirn für die zoologisch Interessierten. In den Schlitz eines Würfels aus diesem Material nann man z.B. einzelne Abschnitte eines (natürlich zuerst fixierten) Wurmes stecken und das Ganze dann in Paraffin einbetten. So lassen sich Serienschnitte auch durch sehr lange Würmer auf einem einzelnen Objektträger unterbringen.

Andere Histologen verwenden für ähnliche Zwecke (Gefrierschnitte) die eingerollte Bauchmuskulatur einer Labormaus, die den winzigen Probestücken Halt verleiht.

Man sieht: Botaniker und Zoologen bleiben gerne in ihrem 'Reich', wenn sie sich biologischer Hilfsmittel bedienen.

Auf Bilder verzichte ich hier lieber.

Einen schönen Sonntag,

Alfons


Fahrenheit

  • Global Moderator
  • Member
  • Beiträge: 5445
    • Mikroskopisches Kollegium Bonn
Re: Handschnitte mit der Möhrenmethode
« Antwort #4 am: Juli 25, 2010, 19:01:37 Nachmittag »
Lieber Jan,

gerne.  :)

Der Vorteil der Möhre liegt in meinen Augen darin, dass man nass schneiden kann, was bei Holundermark nicht geht, da es dabei aufweicht.
Für ganz zarte Proben wird man aber mit Holundermark besser zurecht kommen.

Lieber Alfons,

danke für Deine Ergänzung. Da es ja darum geht, bei möglichst ähnlicher Konsistens des Umschließungsmaterials der Probe den nötigen Halt zu geben, ist es nachvollziehbar, das jeder in "seinem Reich" wildert.  :)

Herzliche Grüße
Jörg
Hier geht's zur Vorstellung: Klick !
Und hier zur Webseite des MKB: Klick !

Arbeitsmikroskop: Leica DMLS
Zum Mitnehmen: Leitz SM
Für draussen: Leitz HM

Johannes Kropiunig

  • Member
  • Beiträge: 1087
    • Mikroskopie Konserve
Re: Handschnitte mit der Möhrenmethode
« Antwort #5 am: Juli 05, 2011, 19:16:57 Nachmittag »
Danke Jörg

Die Beschreibung ist echt spitze und werde sie bei Gelegenheit auch anwenden.
Ich schreibe mal hier das Wort " Karotte " her damit auch wir Österreicher diese Methode mit der Forums-suche finden können  ;D

Liebe Grüße
Johannes
Biologische Mikroskop: Zeiss Standard 16
Stereomikroskop: Lomo MBS 10
Kameras:  EOS 1100D, EOS 1000D, EOS 1000Da, und EOS 350Da Peltier gekühlt

Sag es mir - und ich werde es vergessen. Zeige es mir - und ich werde mich daran erinnern. Beteilige mich - und ich werde es verstehen.
Laotse

Klaus Herrmann

  • Full Member
  • ***
  • Beiträge: 13319
  • ∞ λ ¼
Re: Handschnitte mit der Möhrenmethode
« Antwort #6 am: Juli 05, 2011, 21:10:17 Nachmittag »
Öhm Johannes,

Zitat
Wort " Karotte "


Du meinst wahrscheinlich die gelbe Rübe;D
Mit herzlichen Mikrogrüßen

 Klaus


ich ziehe das freundschaftliche "Du" vor! ∞ λ ¼


Vorstellung: hier klicken

Fahrenheit

  • Global Moderator
  • Member
  • Beiträge: 5445
    • Mikroskopisches Kollegium Bonn
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #7 am: Juli 05, 2011, 22:07:23 Nachmittag »
Lieber Johannes,

schön, dass Du die Beschreibung nützlich findest - ich habe mir erlaubt, den Titel ein wenig anzupassen.  ;D

Lieber Klaus,

mit gelben Möhren geht das nicht, es müssen schon die orangenen sein ....  ;)

Euch beiden herzliche Grüße
Jörg
Hier geht's zur Vorstellung: Klick !
Und hier zur Webseite des MKB: Klick !

Arbeitsmikroskop: Leica DMLS
Zum Mitnehmen: Leitz SM
Für draussen: Leitz HM

Jens Jö

  • Member
  • Beiträge: 470
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #8 am: Juli 05, 2011, 22:16:54 Nachmittag »
Öhm, dieses Forum wird nicht nur in Österreich sondern weltweit besucht.
Für die Suchfunktion erlaube ich mir hinzuzufügen:
Mrkev, Carrot, Carotte, Carota, Gulerod, Gulrot, Porkkana, Zonakaria, Azenario, Porgand, Cenoria, Wortel, Zunnarija . . .

Klaus Herrmann

  • Full Member
  • ***
  • Beiträge: 13319
  • ∞ λ ¼
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #9 am: Juli 05, 2011, 23:10:29 Nachmittag »
Lieber Alfred,

Du bist unsere Osterweiterung und damit wertvolle Bereicherung! :D

Aber eines sollte man bei Wikipedia auf jeden Fall beachten:

Zitat
Dieser Artikel behandelt die Gemüsepflanze Karotte. Der Diskjockey mit dem gleichlautenden Künstlernamen findet sich unter DJ Karotte.
;D
Mit herzlichen Mikrogrüßen

 Klaus


ich ziehe das freundschaftliche "Du" vor! ∞ λ ¼


Vorstellung: hier klicken

Horst Isele

  • Member
  • Beiträge: 328
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #10 am: Juli 06, 2011, 19:22:05 Nachmittag »
Für einige Schweizer müsste es Rüeblimethode heissen.  ;D

Aber nicht für alle.


Horst
das freundschaftliche Du ziehe ich vor

±  µ ∞ λ ¼  ½  ¾   ν  δ  π  σ  φ  ψ  Փ ‰  ‱ ℃  Ω   √  ∛  ∜  ∑  ≤  ≥  ⋲  ♀  ♂

Reinhard

  • Member
  • Beiträge: 1085
  • C
    • Mikrochemie
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #11 am: August 08, 2014, 08:54:37 Vormittag »
Hallo Jörg,

bin gerade auf Deine informative Seite gestoßen. Ich habe mir ein Zylindermikrotom zugelegt und Schnittversuche mit Rasierklingen und dem beigelegten Mikrotommesser gemacht; leider nicht zur Zufriedenheit. Das kann natürlich daran liegen, daß ich gerade erst mit diesen Techniken anfange, trotzdem wüßte ich gerne, wo man diese längeren "Rasiermesser", wie in diesem Beitrag gezeigt, herbekommen könnte. Ich verspreche mir damit einen weiteren Fortschritt.

viele Grüße

Reinhard
seit wann ist Kunst ein Fehler ?



-----------------------------------------------------
www.mikrochemie.net

Fahrenheit

  • Global Moderator
  • Member
  • Beiträge: 5445
    • Mikroskopisches Kollegium Bonn
Re: Handschnitte mit der Möhrenmethode - Karottenmethode
« Antwort #12 am: August 08, 2014, 09:15:43 Vormittag »
Lieber Reinhard,

es handelt sich hier um Einmal-Mikrotomklingen der Firma Leica. Natürlich können auch Klingen anderer Hersteller verwendet werden. In meinem Posting oben dient die Klinge allerdings nur zum Zuschneiden der Möhre und der Probe (es ist eine alte Klinge vom letzten Schnitt, ich nutze immer eine frische Klinge für Mikrotomschnitte).

Zum Umgang mit dem Zylindermikrotom gibt es auch einen Artikel auf der Webseite des MKB. Dort wirst Du sehen, dass zu der Mikrotomklinge auch noch ein entsprechender Halter gehört.
Um es kurz zu machen: wegen der Klingen kannst Du hier im Forum Klaus Herrmann ansprechen und den SHK Klingenhalter gibt es über Detlef Kramer auch hier im Forum.

Die mitgelieferten Klingen bei allen Zylindermikrotomen, die ich kenne, sind übrigens absolut unbrauchbar.

Herzliche Grüße
Jörg
