Leuchtfeldblende am Ortholux

[Dypsis]

Hallo,

wo zum Teufel sitzt beim Ortholux die Leuchtfeldblende, so es denn eine hat? Ich habe jetzt drei Stative. Beim Metallux ist klar dass ich keine finde, bei den anderen beiden aber auch nicht, bei zumindest einem müsste aber eine sein, kann es sein, dass sie in dem Schacht zwischen Klapplinse und Spiegel sitzen müsste? Und dort mit der Schraube auf der Seite fixiert wird? Ich habe fleißig die Suche benutzt, konnte aber keine Ortsangabe für die Leuchtfeldblende finden. Und dabei würde ich so gerne mal eine sehen...

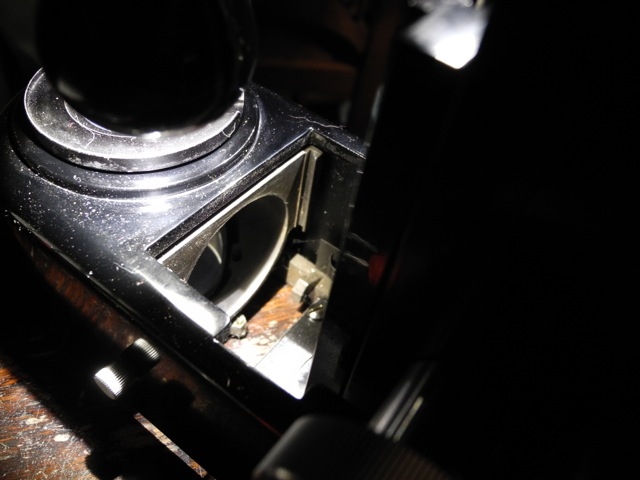

Sitzt sie hier (wenn sie da ist):



Danke für Aufklärung und ähm, hat vielleicht jemand eine Leuchtfeldblende "übrig"

Grüße
Thomas

[Heino Lauer]

Hallo Thomas,

Deine Vermutung ist richtig, an der Stelle sollte die Leuchtfeldblende sitzen. Zumindest bei den späteren schwarzen  Stativen. Die frühen Modelle sind nicht für eine separate Leuchtfeldblende eingerichtet, die sitzt dann im Berek -Kondensor.

Übrig habe ich leider keine.

Freundlicher Gruß

Heino

[Peter V.]

Hallo Thomas,

genau DA wäre sie, wenn sie da wäre!
Direkt vor dem großen "Loch", das man da sieht, ist doch die Führung, in die die Blende eingeschoben wird. Aber nicht alle Ortholuxe haben sie, weil viele dieser Geräte mit dem Zweiblendenkondensor nach Berek ausgestattet waren, bei dem die LFB in den Kondensor integriert ist.
Sie einzeln zu bekommen halte ich übrigens für praktisch aussichtslos.
Evtl. müsstest Du Dich also mal nach einem Berek-Zweiblendenkondensor umschauen.
Allerdings kann man natürlich (weniger elegant) auch einfach eine alte Irisblebnde, die ja irgendwo aufzutreiben sein müsste, auf den Lichtaustritt legen.

Herzliche Grüße
Peter

EDIT: Sehe gerade, dass Heino die Frage auch schon beantwortet hat....

[purkinje]

Hallo Thomas

Spätere Modelle der Sorte SM-Lux und Laborlux (schwarz!) hatte über dem Spiegel entweder eine Einsteckfassung nur mit Wärmeschutz/Staubschutzgals oder aber auch dieses Teil mit integrierter Leuchtfeldblende. Nachdem, soweit ich weiß, der ø dieser "Abdeckung" über dem Spiegel gleichbleibend war könnte man evtl so etwas nehmen- wird aber auch recht selten angeboten.
Liebe Grüße nach Augsburg; stehen die Farne schon im Winterquartier? soll ja arg frostig werden dieses Wochenende

Stefan (aktuell zu Besuch hinter Marburg- mal sehen ob ich es auch nach Wetzlar schaffe  )

[Dypsis]

Hallo Peter,

nun ja, mit Bereks kann ich jetzt bald handeln.  Aus Versehen  habe ich jetzt schon 3 Stück. Daran solls also nicht scheitern.

Sooooo ganz unmöglich ist es vielleicht gar nicht eine Leuchtfeldblende zu bekommen. Vor kurzem habe ich z.B. den Umlenkspiegel für ein Ortholux gefischt. (Obwohl ich es aufgegeben habe das Metallux auf- bzw. umzurüsten. Das ist Unfug.
Wie groß ist eigentlich der Durchmesser der voll geöffneten (originalen) Leuchtfeldblende?

Herzliche Grüße
Thomas

[Dypsis]

Hallo Stefan,

ich will so ein richtig vollständiges Ortholux haben. Es ist wie verhext, das das nicht hergehen will.

Mit den Farnen bin ich gerade zu Gange. Die Einpackerei erfordert echt Sportsgeist. Ich turne jetzt seit zwei Tagen auf der Leiter rum und verlege Kabel und binde und schleppe und und.
Verfluchter Winter!

Viel Spaß in Wetzlar. Apropos Wetzlar, Vieleicht habe ich ja einen frühkindlichen Schaden und muss deshalb jetzt zwanghaft Ortholuxteile (bzw. Leitzteile) jagen, weil ich die ersten 6 Lebensjahre in Wetzlar verbracht habe?

Herzliche Grüße
Thomas

[Klaus Henkel]

ich will so ein richtig vollständiges Ortholux haben. Es ist wie verhext, das das nicht hergehen will.
Thomas

Hallo Thomas!
Das ist doch ganz normal bei einem Mikroskop, das zum letzten Mal vor über 40 (vierzig!) Jahren hergestellt wurde.
Aber irgendwann wird es schon klappen.

Otholuxuriösen Gruß!
KH

[Dypsis]

Das ist doch ganz normal bei einem Mikroskop, das zum letzten Mal vor über 40 (vierzig!) Jahren hergestellt wurde.
Aber irgendwann wird es schon klappen.

Hallo Klaus,

das war ja auch eher als lustvolles Stöhnen gemeint. Das ist echt ein sehr vergnügliches Jagen. Ich liiiiiiebe es.
Außerdem gibt es dann immer mal wieder Grund was zu schreiben

Aller ortholuxuriöste Grüße
Thomas

[olaf.med]

Hallo Thomas,

ich sehe gerade diesen Thread hier, nachdem ich Dir auf den anderen schon per PN geantwortet hatte. Wie Du siehst ist es doch nicht ganz unmöglich so was zu finden, und es ist natürlich toll wenn ich einem alten Wetzlarer helfen kann. Ich selbst bin in "Rörrem o de Biewer" aufgewachsen (für Nichthessen: Rodheim an der Bieber).

Gruß, Olaf

[Dypsis]

... da sieht man mal
Das nenn´ ich Jagdglück, ein Mal kurz auf den Busch gehauen und schwupp kommt der Hase respektive die Leuchtfeldblende herausgesprungen. Ich sag´s gerne immer wieder, ein echt famoses Forum das hier.
Olaf: Tausend Dank!

Herzliche Grüße
Thomas
