Zentrieren der Phasenkontrast-Einrichtung

[reblaus]

Hallo -

in der Tat sieht auf den Bildern die Klapplinse merkwürdig aus. Aber solche Effekte hat man je nach Beleuchtungswinkel öfter bei schnellen Fotos. Allerdings, wenn man Stefans Foto betrachtrt, sieht die Linse dort normal aus.

Auf alle Fälle muss die Linsenfläche bündig mit dem Rand der Alufassung abschließen.

Die falsche oder überflüssige Hilfslinse stört höchstens das Köhlern oder die richtige Ausleuchtung, ändert aber an dem geschilderten starken  Missverhältnis der Ringgrößen kaum etwas.

Viele Grüße

Rolf

[Klaus Herrmann]

Hallo,

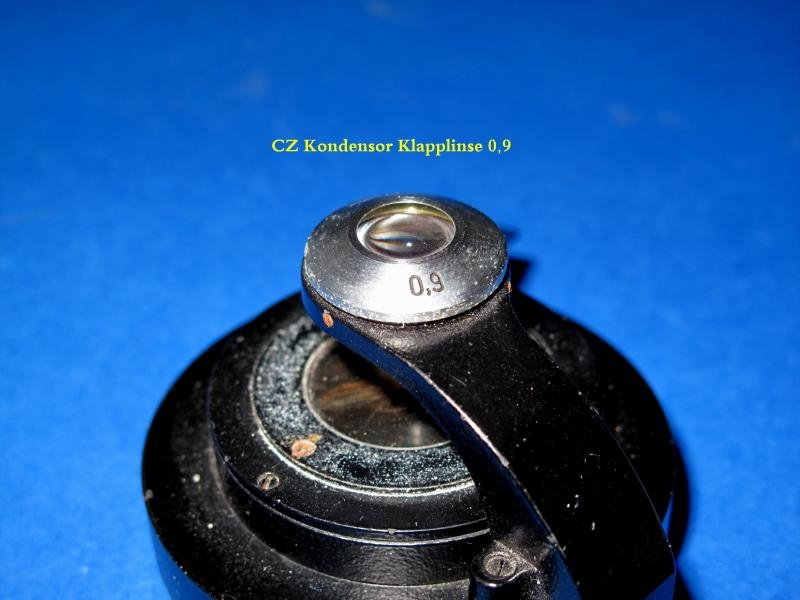

wollte mal zur Demo ein Bild der 0,9er-Klapplinse machen. Sie schließt wirklich eben ab, ich schwörs! Aber schaut selbst:

Man störe sich nicht an dem korrodiertet Abdechblech, der Kondensor tut trotzdem!

[reblaus]

Hallo Klaus -

Danke für die aktuelle experimentelle Bestätigung meines Verdachts!

Viele Grüße

Rolf

[Klaus Herrmann]

Hallo Rolf,

Danke für die aktuelle experimentelle Bestätigung meines Verdachts!

es geht halt nix über einfach mal nachschauen.. - aber zuvor muss einer eine Idee haben was man nachschauen sollte!

[zooey]

Hallo in die Beraterrunde....

und HEUREKA ....
vor allem die genauen Schilderungen von Thomas, Klaus (1) und Klaus (2) sowie Rolf
haben mich auf die richtige Spur gebracht:

Es war ein Zusammenspiel von...

1- zu hoch- und dazu schrägstehende Klapplinse
2- die Klapplinse ließ sich nicht exakt in den Strahlengang bringen, der zu weit herausgedrehte winzige Anschlagbolzen sperrte
3- dazu senkte sich auch noch der Kondensor-Halter der Schwerkraft folgend wegen zu lockerer Schneckenganghalterung

ad 1: war schwierig, da die winzigen Halteschrauben ziemlich versifft waren
ad 2: habe ich mit etwas Fummelei behoben
ad 3: da muss ich mich noch informieren.. vermutlich muss ich die winzige Imbusschraube an der Achse des Stellrads fester anziehen.

Meinen Dank an alle die mich hier beraten haben!!!!

Richard
