Original oder Edelbastler? (2): Heine-Kondensor mit Einstellrad

[JB]

Hallo Forum,

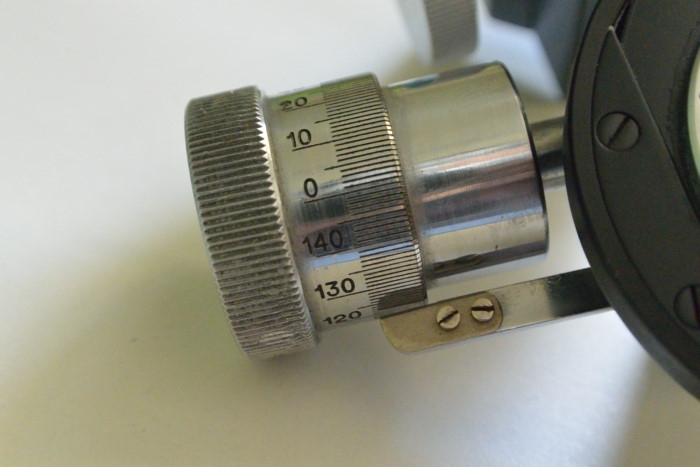

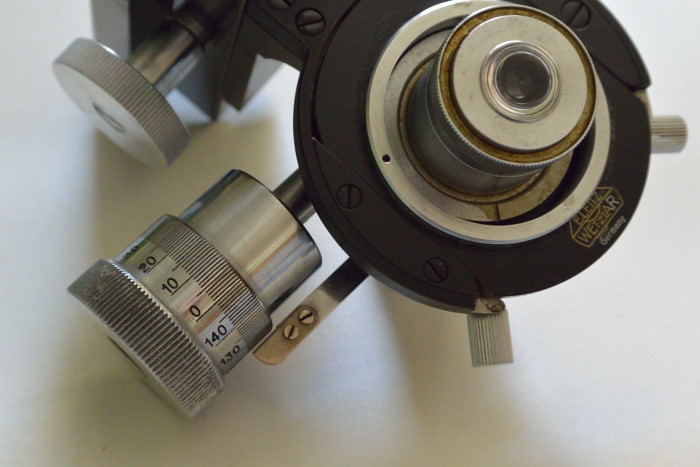

Ich bin auf diesen Heine-Kondensor gestoßen, bei dem auf das Einstellrad ein Rad mit Skalierung aufgesetzt wurde. Weiß jemand, ob dies ein Original von Leitz ist oder ob hier jemand gebastelt hat?

Die Skalierung ist recht gut gemacht und verchromt, aber die Qualität scheint nicht ganz an Leitz heranzureichen, beispielsweise stimmt die Skalierung nicht mit den Endanschlägen überein. Was mag der Verwendungszweck gewesen sein?

Mit freundlichen Grüßen,

Jon

[Thomas M]

Hallo Jon,

der Heine-Kondensor erlaubt ja ein ziemliches breites Spektrum verschiedener Kontraste (Hellfeld, Phasenkontrast, Dunkelfeld und alle möglichen Übergänge). Vielleicht wurde es gemacht, um den Kondensor immer wieder in genau definierte Stellungen fahren zu können und so zum Beispiel bestimmte Effekte vergleichen oder möglichst exakt reproduzieren zu können.

Ich würde übrigens auf eine nachträgliche Modifikation tippen (durchaus in einer Uni-Werkstatt etc.) aber sicherlich weiß Wolfgang (Ortholux) da mehr.

Herzliche Grüße
Thomas

[the_playstation]

Hallo Jon.

Vieleicht auch nur eine Kombination zweier Teile. Also weder Original noch Edelbastler.

Liebe Grüße Jorrit.

[Klaus Wagner]

Hallo Jon,

Die Rändelschraube mit der Grad-Einteilung ist mit großer Wahrscheinlichkeit die Feinablesung eines Trommelsextanten.

http://www.ebay.de/itm/PLATH-SEXTANT-TROMMELSEXTANT-FERNROHR-LAGERBESTAND-m-OVP-PRUFZEUGNIS-CERTIFICATE-/281944951377?hash=item41a53a8a51:g:jaIAAOSwezVWzgO-

Bei dem Sextanten läuft die Skala auf der Trommel allerdings genau andersherum. Da hat jemand ein seeehr teures Teil "geopfert".

Gruß
Klaus

[Lupus]

Hallo Klaus,

die Schraube gehört nicht zu einem Sextanten. Eine 150° Einteilung bei der Feinablesung macht keinen Sinn, normal sind 60 Striche auf dem Umfang (1° hat 60 Bogenminuten).

Hubert

[Klaus Wagner]

Hallo Hubert,

natürlich. Du hast recht. Hab´ so ein Ding schon zigmal in der Hand gehabt und mit ihm gemessen; ich hätte es eigentlich wissen müssen.

Viele Grüße
Klaus

[ortholux]

Man kann auf jeden Fall erkennen, dass die Machart nicht leitz-typisch ist. Die Art der verchromung und die Gravur passen nicht, genauso die Rastfeder.
Das ist mein subjektiver Eindruck.

Wolfgang

[JB]

Hallo,

Danke für die Einschätzungen. Da wurde also höchst wahrscheinlich gebastelt.

Beste Grüße,

Jon
