Entomoneis alata - Diatomee mit schwieriger Morphologie

[Heribert Cypionka]

Tut mir leid. Beim Hochladen der Bilder gabe es folgende Meldung:
Es gab ein Problem beim Hochladen von Entomoneis_a23map#1_skip1_sup10_pa-7_fil2.jpg.
Aufgrund eines Fehlers, konnte Ihr Anhang nicht hochgeladen werden. Bitte kontaktieren Sie den Forumsadministrator, falls das Problem bestehen bleibt.
Auch die Links zu meiner Homepage funktionieren offenbar nicht

Sorry! - H.C.

[Heribert Cypionka]

(neuer Versuch, Dateinamen korrigiert, Hochladen geht immer noch nicht)

Liebes Forum,

ich weiß, der Faden ist schon einige Monate alt, aber PICOLAY ist neu ... bei zahlreichen Funktionen: https://www.mikroskopie-forum.de/index.php?msg=396958
Deswegen hier eine neue Bearbeitung schon gezeigter Bilder.

Hier noch einmal der einfache Stack:

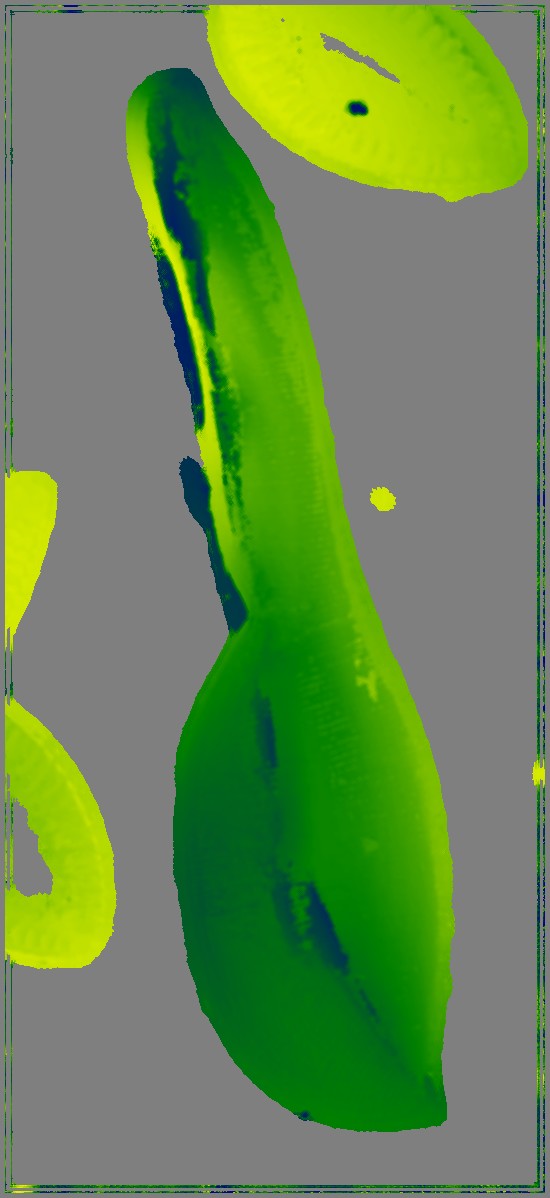

Die Alge zeigt in der Aufnahme-Pespektive ein grobe Löffelform. Die Tiefenkarte zeigt: Wir schauen oben auf die Kante des Stiels (Gelb=vorne und Blau=Hinten liegen direkt nebeneinander):

Mit der neuen PICOLAY-Version kann man mit wenigen Klicks räumliche Animationen erzeugen. Besonders schnell geht das, wenn man nur scharfes Bild und Tiefenkarte dazu verwendet. Hier Anaglyphen-Animationen, die man aber auch ohne Brille ansehen kann:



-> An der steilen Kante der Karten-basierten Version links sieht man nur eine gestreifte gerade Fläche. (Die Tiefenkarte erlaubt nur eine Tiefenstufe für jedes Pixel in der Fläche...)

-> Beim PICOLAY-Hologramm kann man an der steilen Kante aus mikroskopischen Gründen keine Details auflösen, aber die Struktur der Schale wird deutlich besser erkennbar... (Das Hologramm basiert sozusagen auf einer räumlichen Tiefenkarte.)

Im unteren Bereich zeigt die kartenbasierte Animation zwei 'Kamelhöcker', während das Hologramm die korrekte runde Struktur liefert...

Viel Spaß beim Ansehen!

Heribert

[bernd552]

Hallo Heribert,

ich bin hier derzeit nicht mehr so oft "unterwegs", deshalb hänge ich mich etwas verspätet hier rein.
Renes tolle REM Bilder zeigen die Struktur aus der Elektronensicht, aus der gleich Sicht möchte ich noch andere Blickwinkel auf diese Diatomee zeigen.
Ich vermute, dass es unterschiedliche Formen gibt aber urteilt selber.

LG
Bernd

p.s. es handelt sich um verunglückte, "ästhetische Arangements", die ich eigentlich nicht zeige, aber evtl. sind sie in diesem Beitrag hilfreich.

[bernd552]

leider bekomme ich beim Hochladen von 3x 0,2 MB JPG Bildern Fehlermeldungen
