Lp/ mm Platte gesucht

[anne]

Hallo Hubert,
es handelt sich um ein Spitzenmikroskop😉.
lg
Anne

[Lupus]

Hallo Anne,

ich hätte es bei Deiner Vorliebe für Diatomeen eigentlich ahnen müssen.

Hubert

[Nochnmikroskop]

Hallo,
das Motic SMZ171 wird schon mit 440 lp/mm (bei 2x Vorsatzlinse und 38 mm AA) angegeben. Das  scheint der aktuelle Standard zu sein.
Nur mal so.
LG Frank

[Lupus]

Hallo Frank,

das Motic SMZ171 wird schon mit 440 lp/mm (bei 2x Vorsatzlinse und 38 mm AA) angegeben. Das  scheint der aktuelle Standard zu sein.
Nur mal so.

Ich habe mit Standard ein Stereomikroskop ohne Zusatzoptik gemeint. Eine Vorsatzoptik 2x gibt es für einige Mikroskope, wobei dann nicht immer die Objektlvqualität die Vergrößerungssteigerung mitmacht.

Hubert

[Stuessi]

Hallo,

das oben von mir vorgestellte Testtarget taugt etwas für den Test von Filmscannern, wird auch von filmscannner.info vertrieben.
Mein ausgezeichneter NIKON Coolscan V erreicht gerade das Muster 6.3. Für den Vergleich von Stereomikroskopen bedarf es doch einer Vorlage mit engeren Mustern.
edmundoptics verlangt 670 € bzw. 1600 € für Muster mit maximal 645 Lp/mm (USAF mit 9 Gruppen) bzw. 3300 Lp/mm.

Ich erreiche mit meinem Wild M7s bei 31-facher Vergrößerung etwa 250 Lp/mm, mit 2x Vorsatzlinse 360 Lp/mm und mit dem Wild Makroskop Objektiv 1x..5x plus 2x Vorsatzlinse vom M7s 625 Lp/mm.

Gruß,
Rolf

[wilfried48]

Hallo,

dann werde ich das schöne Teil (Neid !) von Anne einfach mal outen.

Es handelt sich um das Nikon SMZ 18 , das mit dem Planapo 2 x Objektiv mit 1100 LP/mm bei einem Arbeitsabstand von 20 mm und einer Numerischen Apertur von 0,3
angegeben wird.
Mit dem von Anne verwendeten Planapo 1,6 x hat es eine Numerische Apertur von 0,24 bei 30 mm Arbeitsabstand.
Ich habe Anne daher ein Testobjekt geschickt, das bis 1000 lp/mm geeignet ist ist.
Ich bin gespannt was herauskommt.
Hängt natürlich auch noch vom Kontrast des Testtargets und der Beleuchtungsart ab.

viele Grüße
Wilfried

[Stuessi]

Hallo,

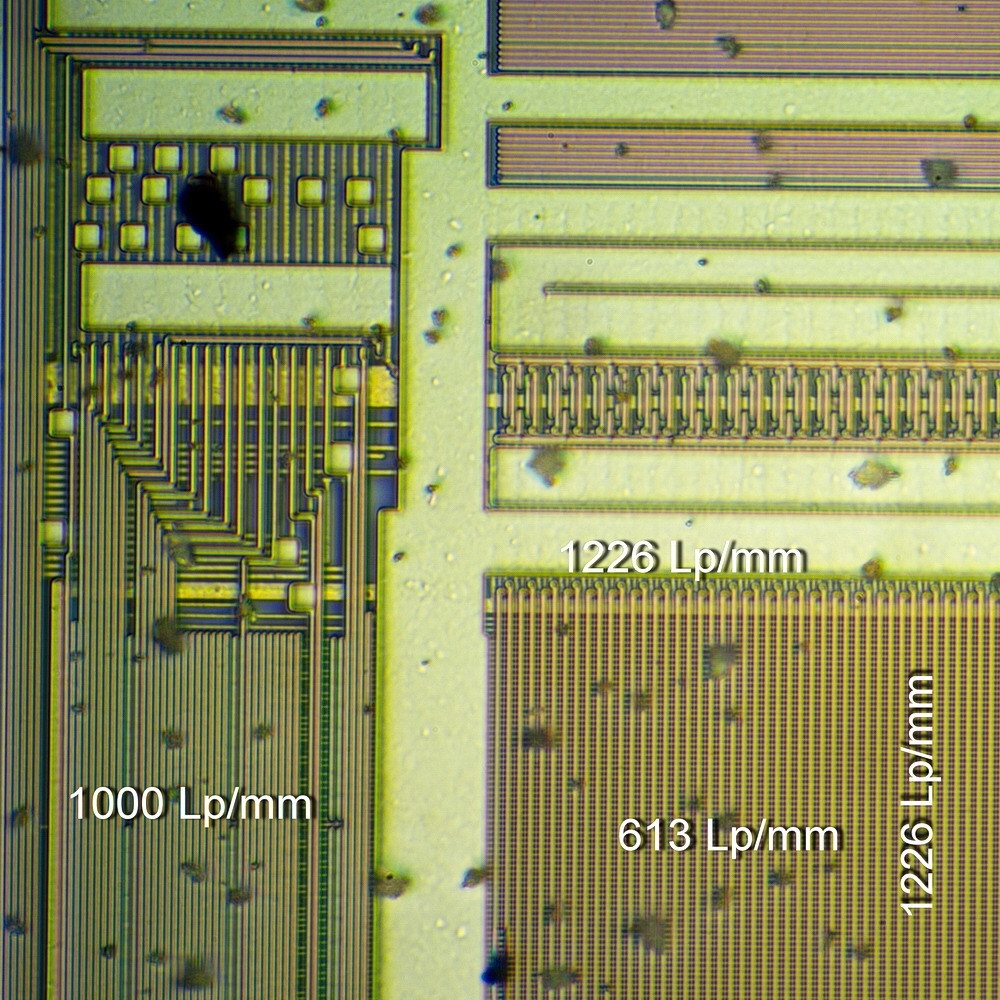

zum Testen bei solchen Auflösungen eignet sich auch hervorragend ein 8Mbit-M27C801 EPROM:



Gruß,
Rolf

[Nochnmikroskop]

Hallo,

das Zeiss Auflösungstestobjekt kann für Auflicht und Durchlicht verwendet werden, jedes Target ist 3 x vorhanden, also insgesamt 6.
Meines, vom Januar diesen Jahres, hat eine Skala von 10 lp/mm bis 4500 lp/mm. Der Preis ist zwar enorm, aber gegen die von Edm...., Thorl.... noch nen Schnapper, da universeller einsetzbar.

Es kann z.B. über Herrn Linkenheld bestellt werden.

Hubert,
Du hast soweit recht, auch beim Motic werden 220 lp/mm bei der Standardvergrößerung (1x) angegeben.

LG Frank

[Lupus]

Hallo Frank,

eine Ergänzung zu meinem Begriff "Standard bei Stereomikroskopen": Dabei wird gleichzeitig ungefähr der Stereo-Betrachtungswinkel verwendet, der beim Bezugs-Betrachtungsabstand 250 mm mit den Augen vorhanden ist. Das ist bei zusätzlicher Vorsatzoptik nicht mehr der Fall.

Hubert

[anne]

Hallo zusammen,
ich bin wirklich auch sehr gespannt!
Beleuchten kann ich Auflicht und Durchlicht, das SMZ hat im Durchlichttisch auch den schönen Kontrast OCC, der etwas wie DIC wirkt. Ist zwar einfach nur ein Schieber, aber die Wirkung ist wirklich klasse.
Ich werde das Mikroskop sicherlich noch vorstellen, im Augenblick ist aber die Fotoadaption auf Canon noch in Arbeit.
Ich habe das Zeiss Discovery V12 und das Nikon SMZ 18 verglichen und es war nicht nur mein Eindruck alleine, dass Nikon ein brillanteres und schöneres (besseres) Bild hat.
Es macht schon Spass locker bei 150fach Diatomeen in 3D zu betrachten, das muss ich schon zugeben.

lg
anne

[Lupus]

Hallo Anne,

Es macht schon Spass locker bei 150fach Diatomeen in 3D zu betrachten, das muss ich schon zugeben.

dann fehlt Dir als Krönung nur noch die höchste Stufe der Stereomikroskopie, ein Reichert Stereomikroskop. Funktioniert (theoretisch) bis zur Ölimmersion.

Hubert

[peter-h]

Nun habt ihr mich neugierig gemacht und ich habe mein sehr einfaches BMS-144 mit maximal 45x Vergrößerung einem Test unterzogen. Oder habe ich mich jetzt getestet? Denn einen Visus von 1 habe ich sicher nicht mehr, man wird älter.
USAF 1951 Test war vorhanden und so ging meine Rechnung.
Visus 1 = 1,5mm auf 5 Meter erkennen. Ich habe das etwas aufgeweitet auf 2mm / 5 Meter = 0,4*10-³.
Normaler Betrachtungsabstand = 250 mm , 0,4*10-³ * 0,25m = 0,1*10-³m
Max. Vergrößerung 45x , 0,1*10-³ * 45 = 4,5*10-³m
1 / 4,5 mm = 222 Lp.
Das USAF Target konnte ich bis Gruppe 7 Element 6 = 228 Lp erkennen / auflösen.

Falls meine Rechnung richtig ist, so stimmt die Grenze für das Mikroskop ganz gut und ich habe erkannt, dass ich nicht ganz blind bin.

Wer einen Fehler findet, möge ihn nicht für sich behalten.
Schöne Grüße
Peter
