Was ist das für ein Tubus?

Thomas Böder · August 30, 2021, 18:22:06 NACHMITTAGS

Hallo ihr Lieben,

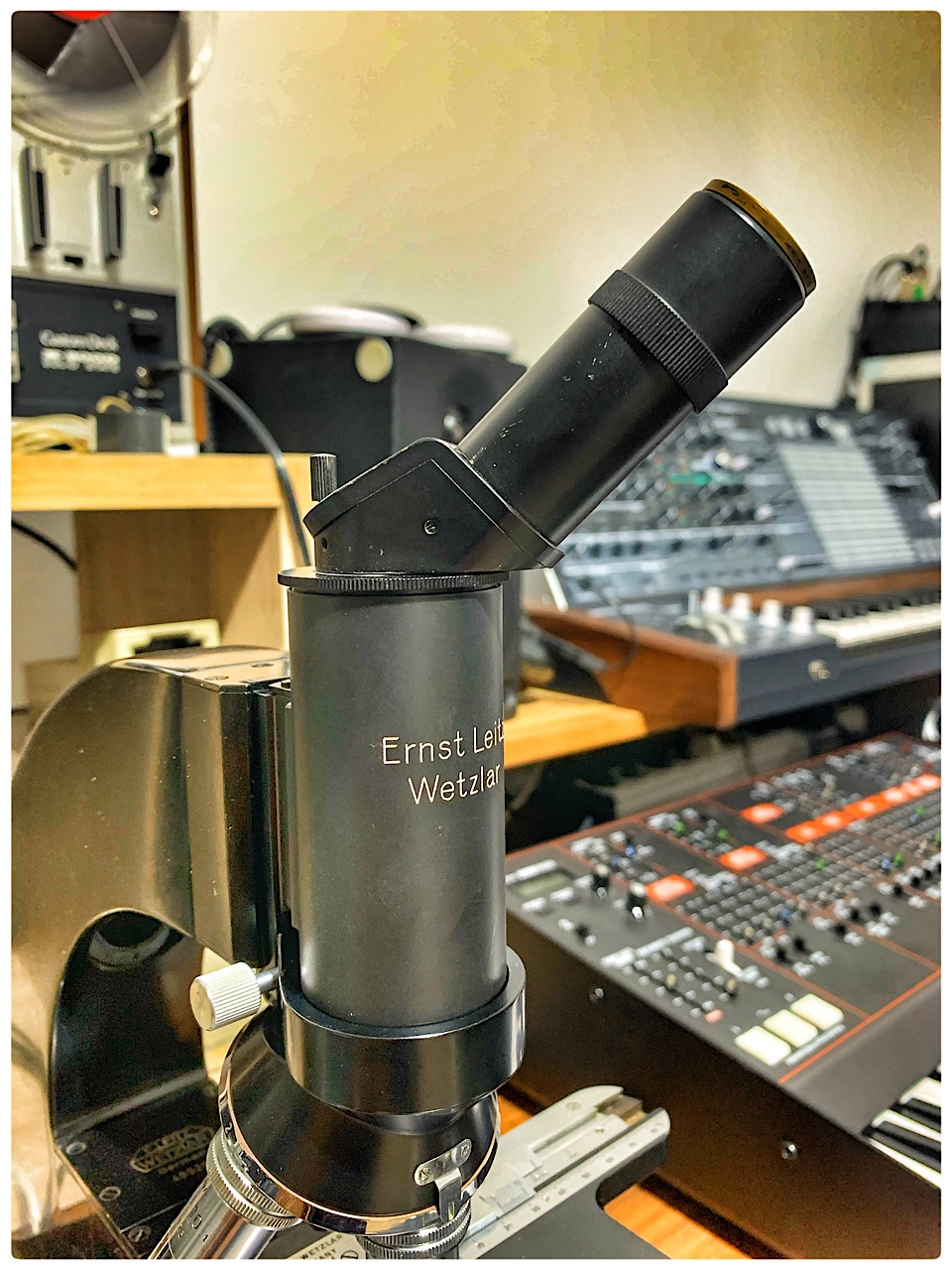

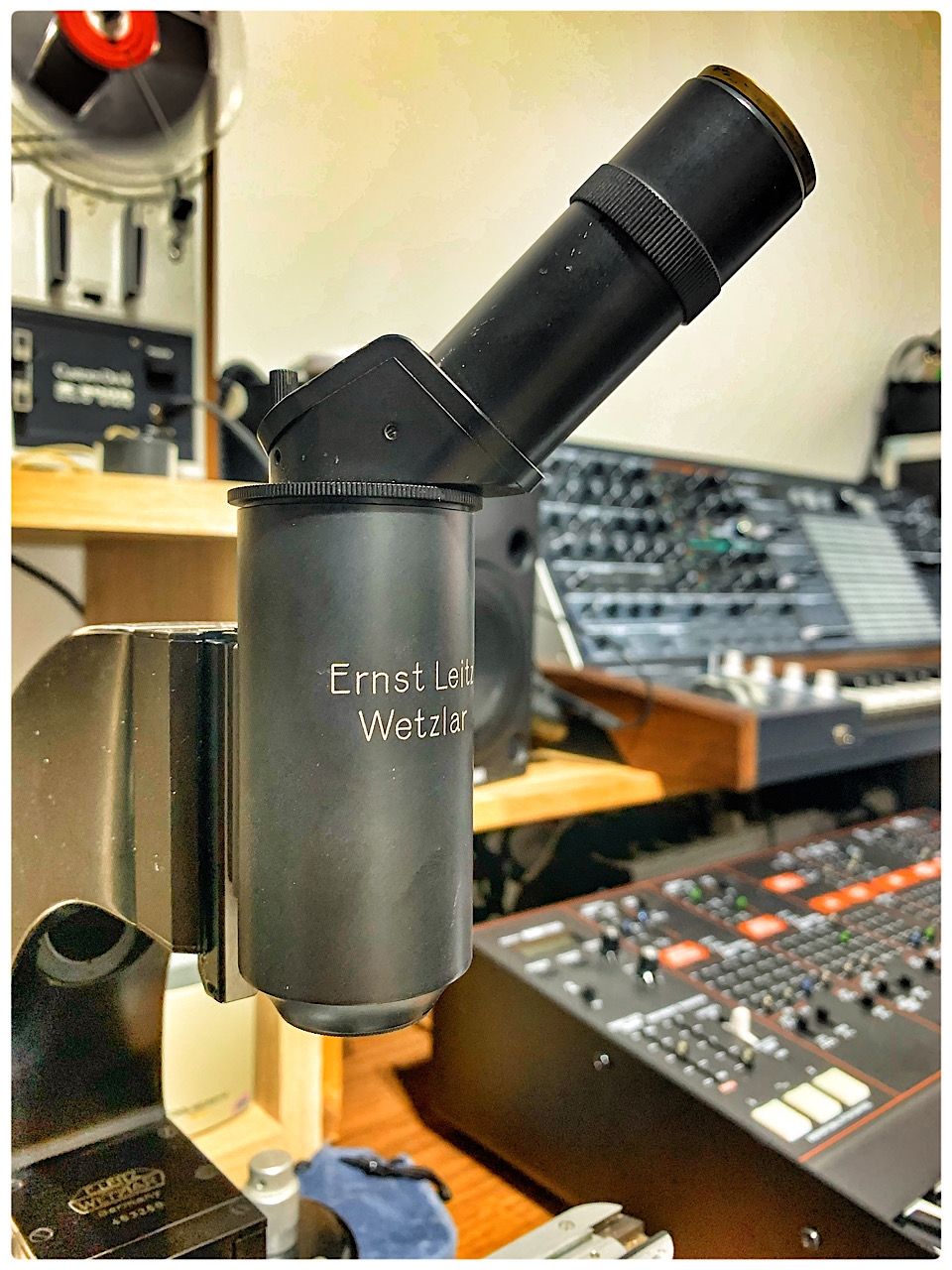

habe diesen Tubus gerade günstig erworben.
Passt erstmal problemlos an Ortholux und Panphot.
Im Objektivrevolver muss aber eigentlich die Tubuslinse entfernt werden.
Sonst passt es mechanisch nicht.
Im Tubus ist eine Tubuslinse eingebaut.
Man kann die Tubuslinse natürlich auch drin lassen.
Dafür muss dann der kleine Ring unten im Tubus rausgeschraubt werden.

Das Okular kann man festklemmen.
Die Okularaufnahme ist 360° drehbar und kann fixiert werden.

Grüße, Thomas.

Gerd Schmahl · August 30, 2021, 19:27:52 NACHMITTAGS

Hallo Thomas,
hast Du mal durchgeguggt? Das sieht für mich wie eien Tubus zur Bildaufrichtung aus, wo dann nicht mehr alles seitenverkehrt und auf dem Kopf steht, so dass man darunter besser die Probe manipulieren kann.
LG Gerd

Thomas Böder · August 30, 2021, 20:12:00 NACHMITTAGS

Hallo Gerd,
das Bild ist auch seitenverkehrt. 🤔

Thomas M · August 30, 2021, 20:27:40 NACHMITTAGS

Hallo Thomas,

das ist der Monokulartubus P auch OREEF genannt.

Schau mal hier: https://www.leitz-ortholux.de/komponenten_tubi.php

Wird in den Leitz-Unterlagen zum Ortholux häufig zusammen mit dem am Okularstutzen zu befestigenden Zeichenspiegel abgebildet. Der hieß PIIGL

Beste Grüße
Thomas

Thomas Böder · August 30, 2021, 20:44:53 NACHMITTAGS

Der sieht meinem Tubus schon mal ziemlich ähnlich.

Danke ☺️

Dypsis · August 31, 2021, 00:04:32 VORMITTAG

Hallo Thomas,

das ist ein Tubus für ein Hufeisenstativ. Das A und B Stativ hatten Revolver und Tubus getrennt. Der Schwalbenschwanz passt zwar mechanisch aber der Tubus hat am Ortholux nichts zu suchen.

Grüße
Thomas

Thomas Böder · August 31, 2021, 07:57:35 VORMITTAG

Zitat von: Dypsis in August 31, 2021, 00:04:32 VORMITTAG
Der Schwalbenschwanz passt zwar mechanisch aber der Tubus hat am Ortholux nichts zu suchen.

Funktioniert aber trotzdem problemlos

Mut zur Lücke

Grüße, Thomas.

Dypsis · August 31, 2021, 09:49:07 VORMITTAG

Zitat von: Thomas Böder in August 30, 2021, 18:22:06 NACHMITTAGS

Im Objektivrevolver muss aber eigentlich die Tubuslinse entfernt werden.
Sonst passt es mechanisch nicht.
Im Tubus ist eine Tubuslinse eingebaut.
Man kann die Tubuslinse natürlich auch drin lassen.
Dafür muss dann der kleine Ring unten im Tubus rausgeschraubt werden.

Problemlos???
Du könntest einen Revolver von einem A oder B-Stativ dranklemmen, dann ginge es besser.
Oder Du könntest den Tubus auch als Auspuff verwenden, das ginge mit Mut zur Lücke sicher auch "problemlos"

Grüße
Thomas

Thomas Böder · August 31, 2021, 10:00:22 VORMITTAG

Der Umbau dauert auch nur 10 Sekunden.

Dypsis · August 31, 2021, 10:13:47 VORMITTAG

... das hier passt übrigens auch (obwohl ca. 50! Jahre dazwischen liegen). Hier sogar wirklich ohne Probleme, weil Tubus und Revolver zusammenpassen:

Thomas Böder · August 31, 2021, 10:32:10 VORMITTAG

Zitat von: Dypsis in August 31, 2021, 10:13:47 VORMITTAG
... das hier passt übrigens auch (obwohl ca. 50! Jahre dazwischen liegen). Hier sogar wirklich ohne Probleme, weil Tubus und Revolver zusammenpassen:

Beeindruckend diese Kompatibilität!
Kein Wunder, dass ich Leitz Fan bin.

Rawfoto · August 31, 2021, 18:03:51 NACHMITTAGS

Hallo Thomas

Leider sind deine Bilder im ersten Beitrag verschwunden ...

Liebe Grüße

Gerhard

raimcomputi · August 31, 2021, 18:16:53 NACHMITTAGS

Nee, bei mir sind sie noch da.

Kann es sein, das du öfters Probleme mit nicht angezeigten Bildern hast. Ich würde mal in den Browsereinstellungen suchen, ob da irgend etwas die Anziege von Bildern blockiert.

Gruß

Raimund

Lupus · August 31, 2021, 18:45:16 NACHMITTAGS

Hallo Gerhard,

ZitatLeider sind deine Bilder im ersten Beitrag verschwunden ...

ich habe das gleiche Problem, seine Bilder sind bei mir immer erst direkt sichtbar, wenn sie nach einiger Zeit auf dem Forumsserver abgespeichert sind. Dürfte wohl mit der Verlinkung der Website zusammenhängen. Wenn man die Bilder mit "Bild in neuem Tab öffnen" anklickt sind sie sichtbar.

Hubert
